Mise en place du support de buse
1. Faites glisser les trois sangles
de la machine de nettoyage pour
DPF à travers les fentes de la jupe
antipoussière et fixez les sangles au
support. La tension des trois sangles
doit être identique. Voir Figure 9.
2. Faites tourner le support de buse
afin que le disque d'entraînement
à l'extrémité du support se trouve
en dehors des trois blocs de came.
3. Faites tourner manuellement le disque
d'entraînement dans le sens antihoraire
jusqu'à ce que la buse et la rondelle se
trouvent aussi près du bord externe du
substrat du DPF que possible.
Reportez-vous à la Figure 10.
4. Faites faire manuellement un tour
complet au support de buse afin de
vérifier qu'il n'est pas obstrué.
5. Inspectez la rondelle afin de vérifier
qu'elle n'est pas retenue et qu'elle
repose complètement sur le substrat
du filtre.
563138 Rév. B, 8 février 2012
Montage

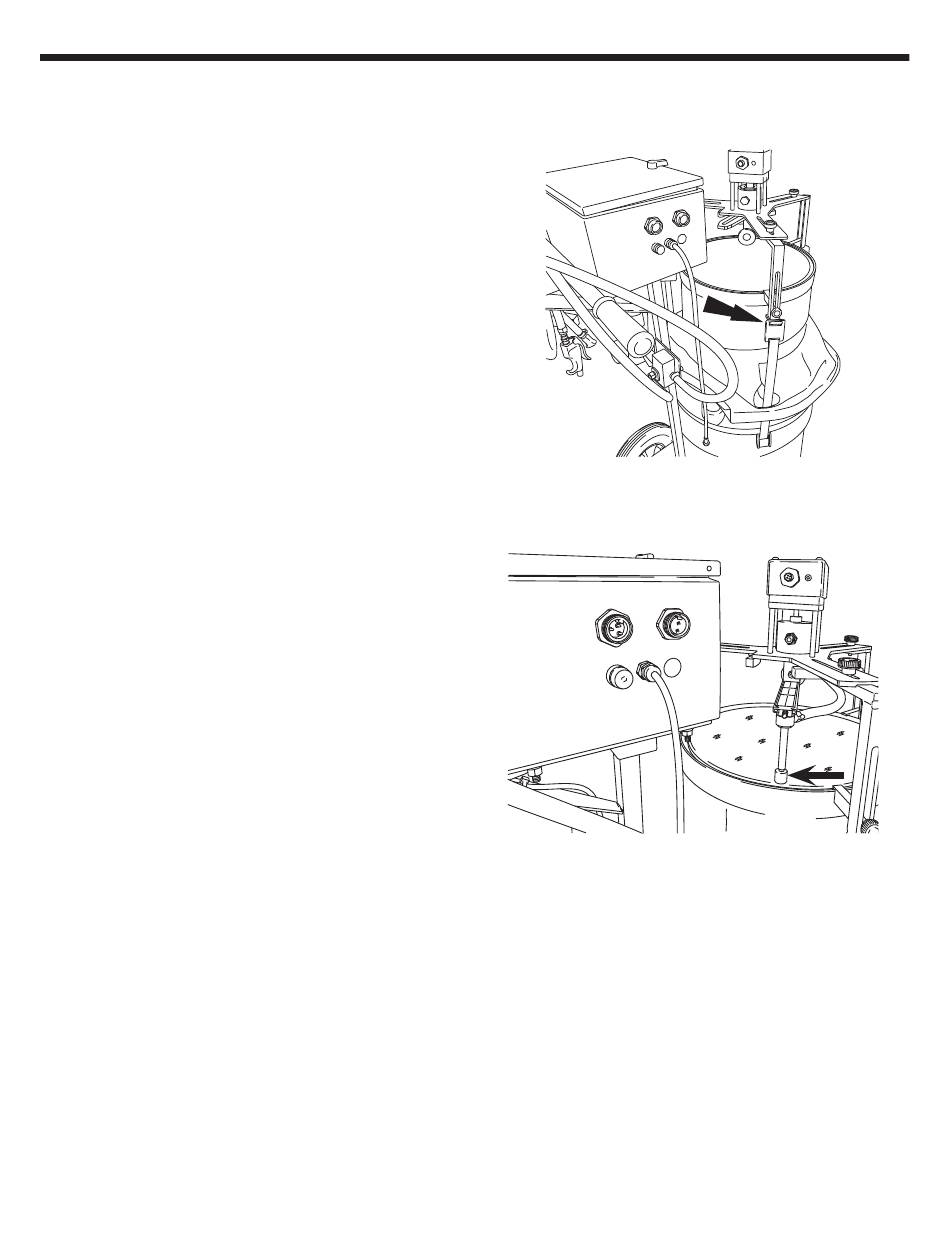

Figure 9
