Montage
Installation du filtre à particules
diesel (DPF)

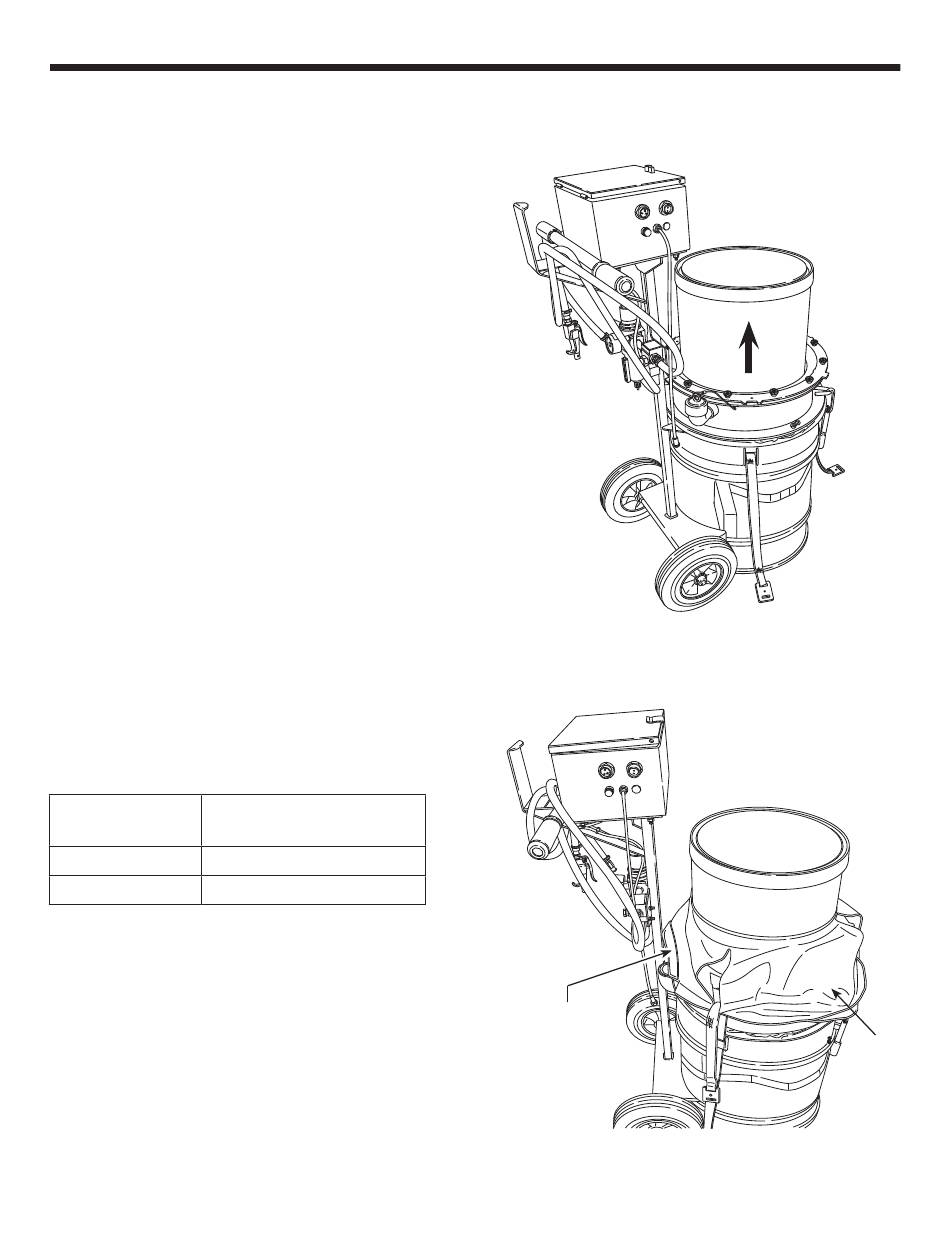

1. Placez délicatement le DPF dans
l'appareil. Alignez le DPF sur le joint
d'étanchéité, la flèche située sur le côté
du DPF orientée vers le HAUT (indiquant
la direction du débit d'échappement). Voir
Figure 4. Vérifiez que le joint d'étanchéité
ferme hermétiquement la boîte filtrante.
2. Utilisez le ruban à mesurer fourni dans la
trousse d'outils pour mesurer le diamètre
du DPF en son point le plus large, à
l'endroit où il sera en contact avec le joint
d'étanchéité en néoprène.
3. Utilisez la mesure de la boîte filtrante du
DPF prise à l'étape 2 pour sélectionner la
taille de jupe antipoussière adaptée pour
l'application désirée.
Diamètre de la
Jupe antipoussière
boîte filtrante
285 à 400 mm
Ruban de fixation beige
165 à 285 mm
Ruban de fixation blanc
4. Placez la jupe antipoussière sur le DPF :
le ruban de fixation vers le haut et la
bande beige/blanche sur le côté près
du boîtier de commande. Voir Figure 5.
6
Figure 4
Bande beige/
blanche du
ruban de
fixation
Figure 5
Échappement
du DPF
antipoussière
Jupe
