Assemblage du support

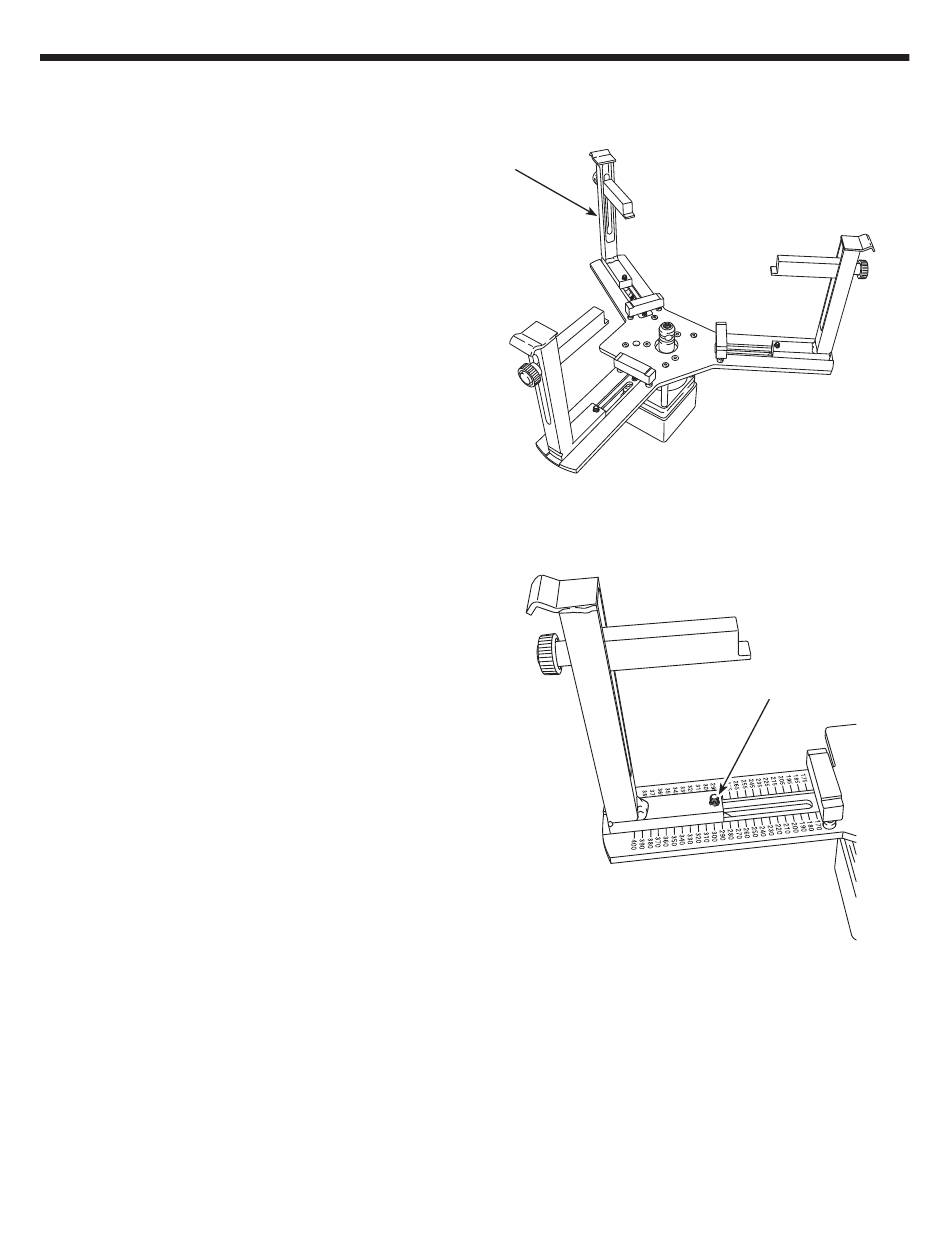

1. Fixez les trois pieds sur le support
comme indiqué à la Figure 6.
2. Utilisez le ruban à mesure fourni dans
la trousse d'outils pour mesurer le
diamètre externe du DPF au niveau de
son extrémité supérieure, à l'endroit où
va se positionner le support.
Remarque : si le DPF est doté d'une
bride, mesurez le diamètre externe de
celle-ci et ajoutez 50 mm à la mesure.
3. Verrouillez les pieds en utilisant la
mesure prise à l'étape 2 relative
au diamètre de la boîte filtrante.
Voir Figure 7.
563138 Rév. B, 8 février 2012
Pied
Montage
Figure 6
Pied verrouillé
en fonction du
diamètre de la
boîte filtrante.
Figure 7
7
