Montage
Assemblage du support (suite)
Assemblage d'un DPF sans bride

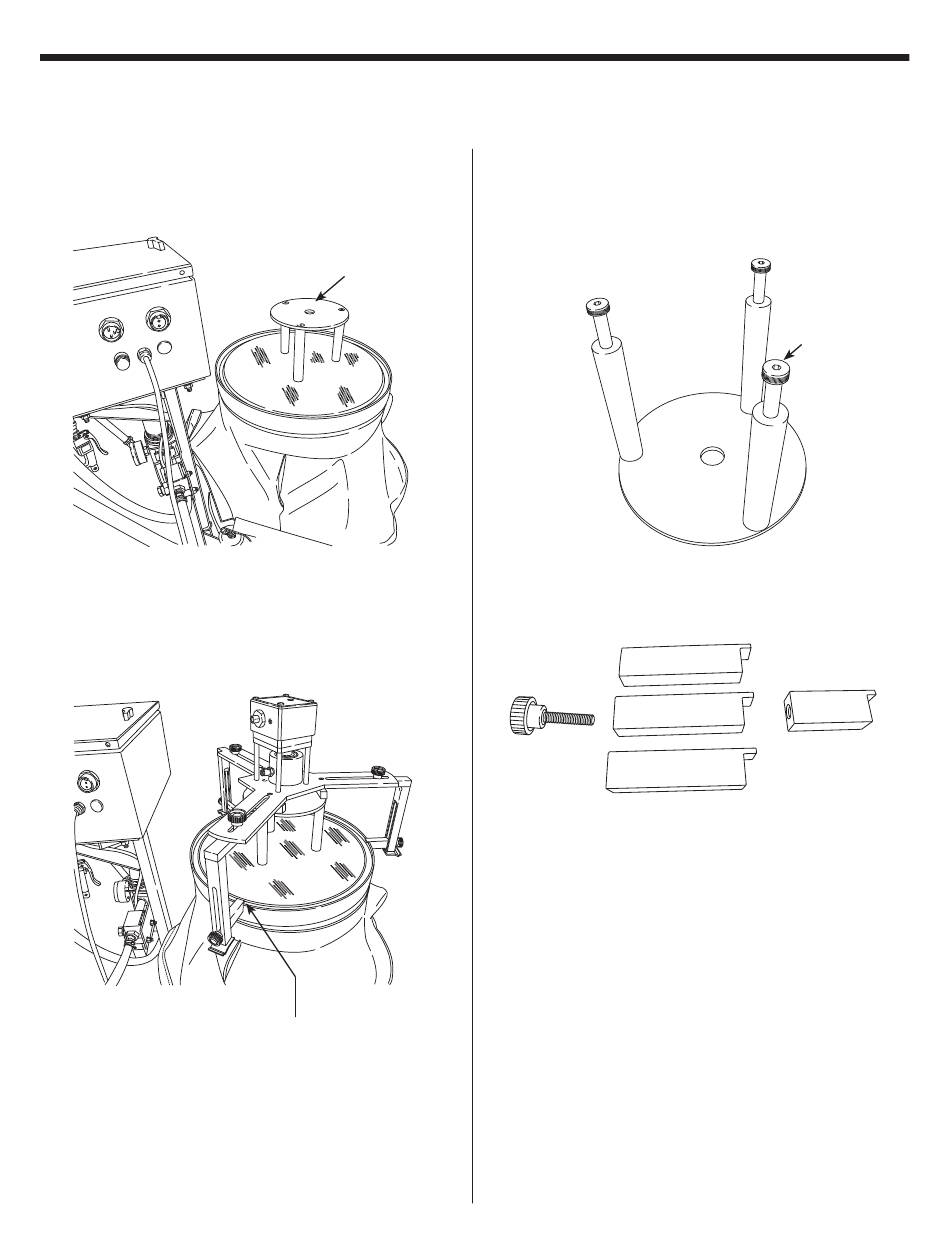

4. Centrez le gabarit de réglage à trois pieds
au-dessus du DPF.
5. Placez le support au-dessus du gabarit.
Faites glisser les pieds vers le bas de façon
à atteindre le bord supérieur du DPF et
verrouillez-les uniformément.
Faites glisser les pieds pour
atteindre le bord supérieur
du DPF et verrouillez-les.
6. Retirez le support et le gabarit du DPF.
8
Gabarit de réglage
à trois pieds
Assemblage d'un DPF doté d'une bride
4. Installez les vis à épaulement (fournies) sur
les pieds du gabarit de réglage. Centrez le
gabarit au-dessus du DPF.
5. Remplacez les pieds sur le support par les
pieds plus longs fournis dans la trousse.
Pieds plus longs
utilisés pour les DPF
dotés d'une bride
6. Placez le support au-dessus du gabarit,
les pieds verrouillés en fonction de la
mesure de la boîte filtrante à bride.
Remarque : n'oubliez pas d'ajouter
50 mm à la mesure.
Faites glisser les pieds vers le bas de façon
à atteindre le bord supérieur du DPF et
verrouillez-les uniformément.
7. Retirez le support et le gabarit du DPF.
Vis à
épaulement
