Schéma D'affectation Des Bornes Socle De Raccordement - elco VECTRON L 02.120 Notice D'emploi

Fonction

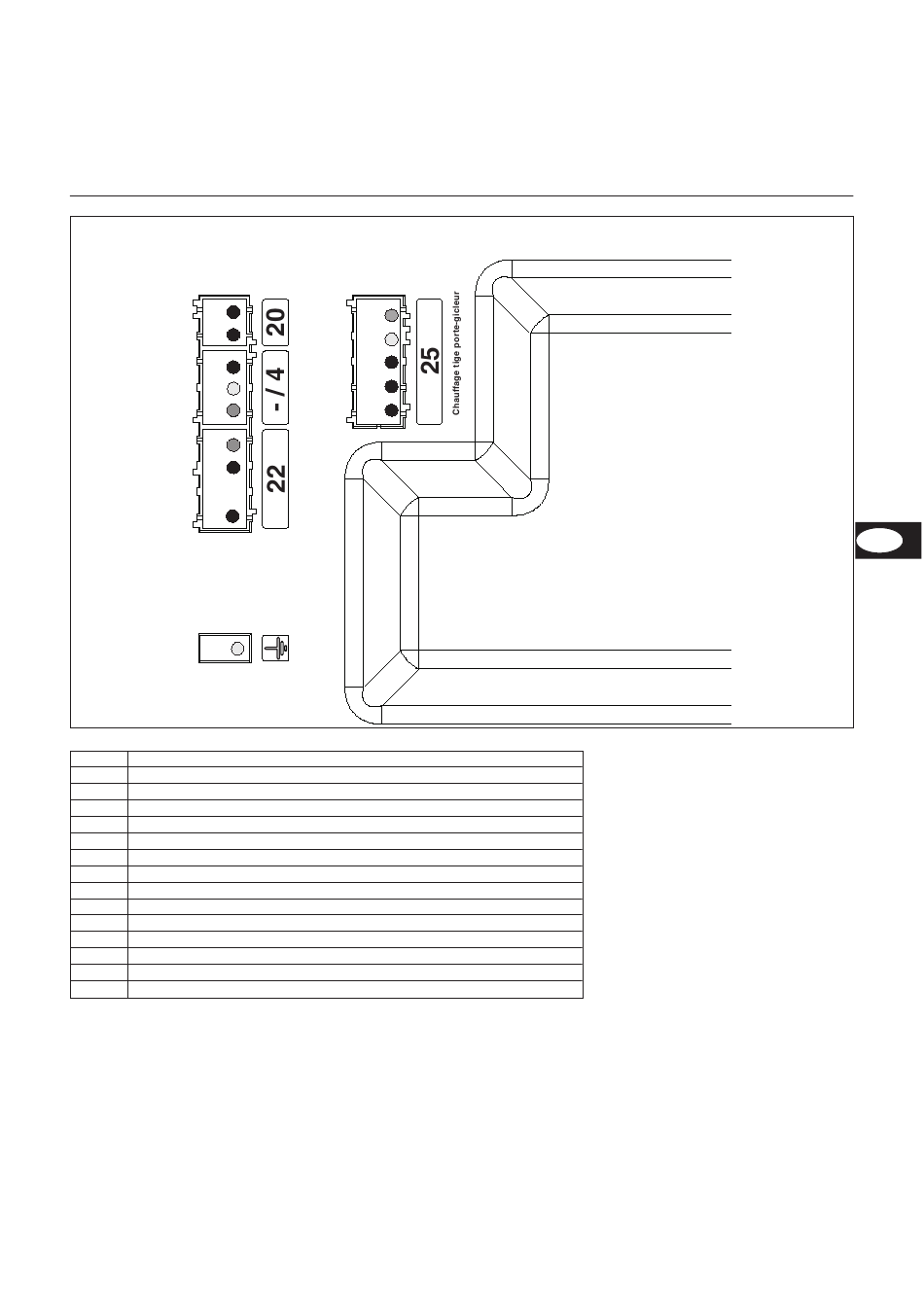

Schéma d'affectation des bornes
Socle de raccordement
Borne N° connecteur
1
2
3
4
5
6
7
9
14
Borne
1 Borne A du coffret
2 Borne 9 du coffret
3 Phase
4 Terre
5 Neutre
6 Neutre
7 Phase
9 Borne 5 du coffret
14 Terre
15 Neutre
16 Terre
17 Borne 4 du coffret (contact de chauffage)
18 Borne 6 du coffret (chauffage)
19 Borne 5 du coffret (vanne)
21
Borne N° connecteur
Déverrouil-
15
lage à
distance
16
17
Ventilation
18
continue
19
Compteurs
horaires
Terre
Désignation
01/2006 - Art. Nr. 13 018 255A
FR
