DEPTH TH43

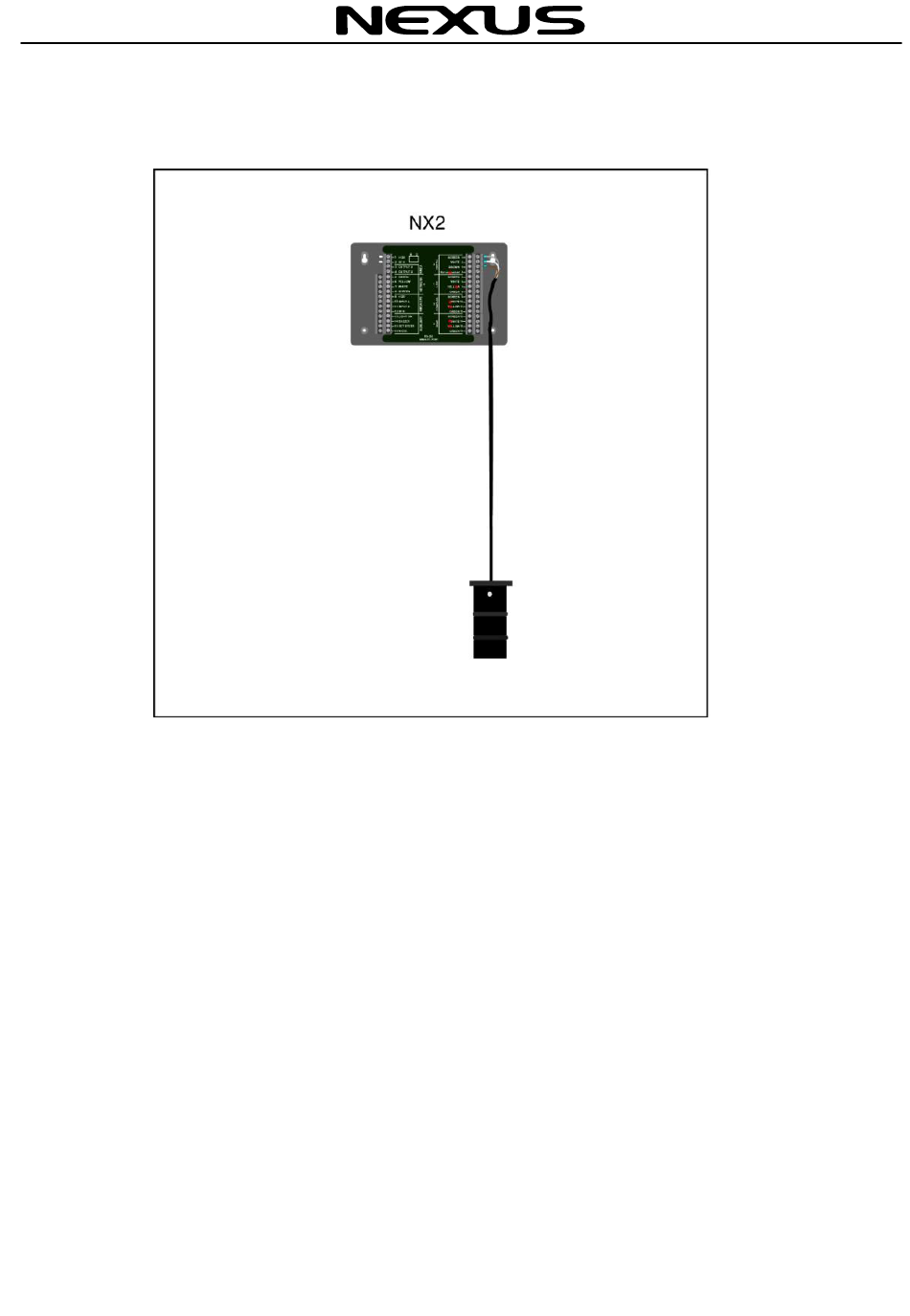

5 CONNECTION CAPTEUR A L'INSTRUMENT

Le cable de capteur est clairement identifié n° 2 et les couleurs correspondent à la borne à vis
d'entrée du serveur.
IMPORTANT ! NE PAS COUPER LE CABLE DE CAPTEUR DE 8 M !

6 CALIBRAGE

Les réglages sont effectués sur l'instrument Multi Control ou sur l'instrument de profondeur (voir
mode d'emploi).

7 CARACTERISTIQUES TECHNIQUES

42 x 86 mm (1 5/8 x 3 3/8)"
Capteur:
Cble de capteur: 3 m + 8 m (9,9 + 26,2)ft
Alimentation: 12 V continu (10 - 16 V)
Puissance
absorbée: 0,2 W
Domaine de
0,8 - 150 m (3 - 450 pieds) à des vitesses allant jusqu'à 30 noeuds.
profondeur:
Précision: + 0,1 %
Modèle de
capteur: cristal piézoélectrique 200 kHz
Domaine de
température: Service -10°C à + 70°C,
Stockage -35°C à + 85°C
La mesure de profondeur est basée sur la vitesse des èchos dans l'eau qui est de 1,463 m/s.
