Manuel d'installation et d'entretien de l'AccuLoad IV
10.3.
10.3.1.
Composants de la MMI
La MMI de base contient un module THMI et peut contenir l'un des éléments suivants
en option :
•
Lecteur de carte de proximité
•
Voyants lumineux (1 ou 2)
•
Bouton poussoir
•
Module d'extension Ethernet
•
Adaptateur USB vers série
•
Alimentation CA

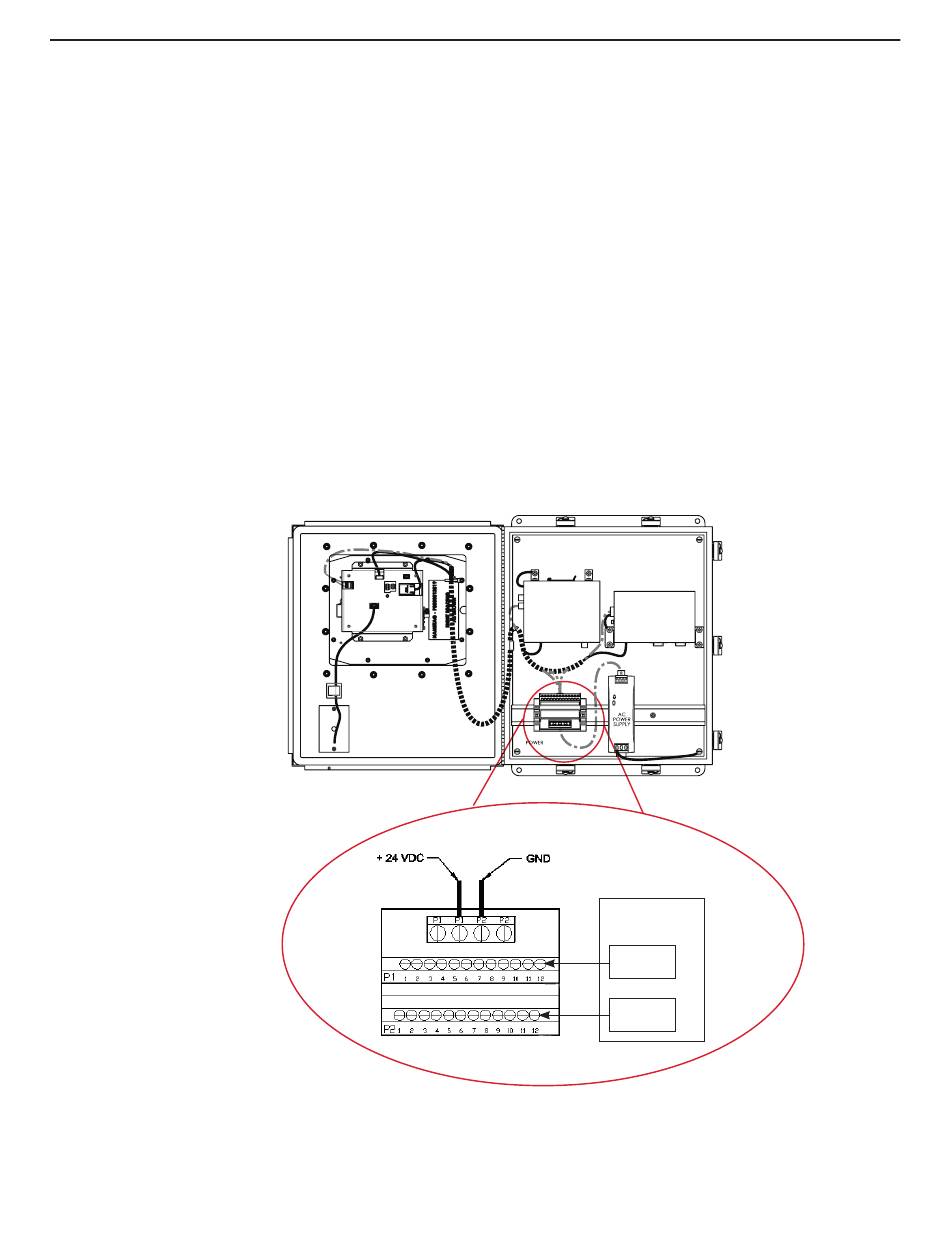

Emplacements des composants de la MMI
Au minimum, la MMI nécessite une ligne d'alimentation et de communication vers le FCM.
Si l'alimentation CA en option est installée dans la MMI, les connexions d'alimentation sont
effectuées aux bornes d'entrée de l'alimentation CA (en se conformant à l'étiquette pour
les bornes appropriées). Lorsque vous utilisez l'alimentation CC du FCM, l'alimentation
est connectée au bloc d'alimentation CC comme illustré ci-dessous :
HMI "CN3"
HMI RJ-45
JACK "ETH1"
OPTIONAL ARD
READER
Figure 37. Modèle SA - Composants de la MMI
OPTIONAL
OPTIONAL
ETHERNET EXTENDER
USB TO SERIAL
CONVERTER
OPTIONAL
OPTIONAL DC
BLOCK
Câblé en usine
+24 VCC
Masse
Publication/Révision 0.0 (4/17) ║ MN06201FR • Page 53
