Câblage de l'entrée analogique de la sonde de température RTD
AccuLoad
RTD+ 1
SIG +
2
SIG -
3
RTD -
4
A4M-TBE6 -
13, 14 ou 15

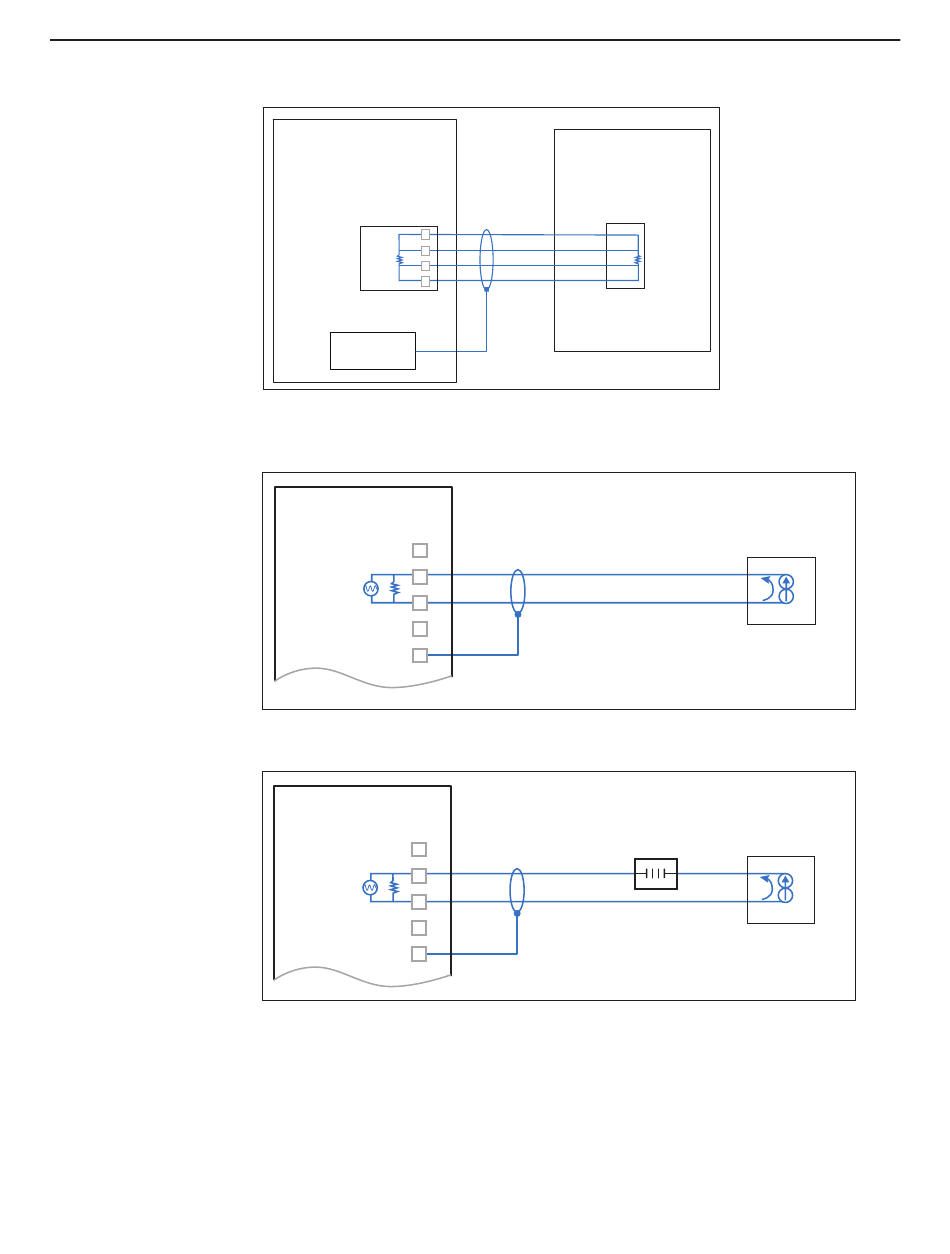

Figure 26. Entrées analogiques
Câblage d'entrée analogique 4-20 mA
AccuLoad –
A4M - TBE5
RTD +
SIG X +
SIG X-
RTD -
Masse (TBE4)
Figure 27. Entrées 4-20 mA actives
AccuLoad –
A4M - TBE5
RTD +
SIG X +
SIG X-
RTD -
Masse (TBE4)
Figure 28. Entrées 4-20 mA passives
Câblage RTD externe
Rouge
Rouge
Noir
Noir
GND
Alimentation
externe
GND
Publication/Révision 0.0 (4/17) ║ MN06201FR • Page 37
Exemples de câblage types
4-20 mA
Dispositif émetteur
4-20 mA
Dispositif émetteur
