Manuel d'installation et d'entretien de l'AccuLoad IV
8.4.
8.5.
8.6.
Page 36 • MN06201FR ║ Publication/Révision 0.0 (4/17)

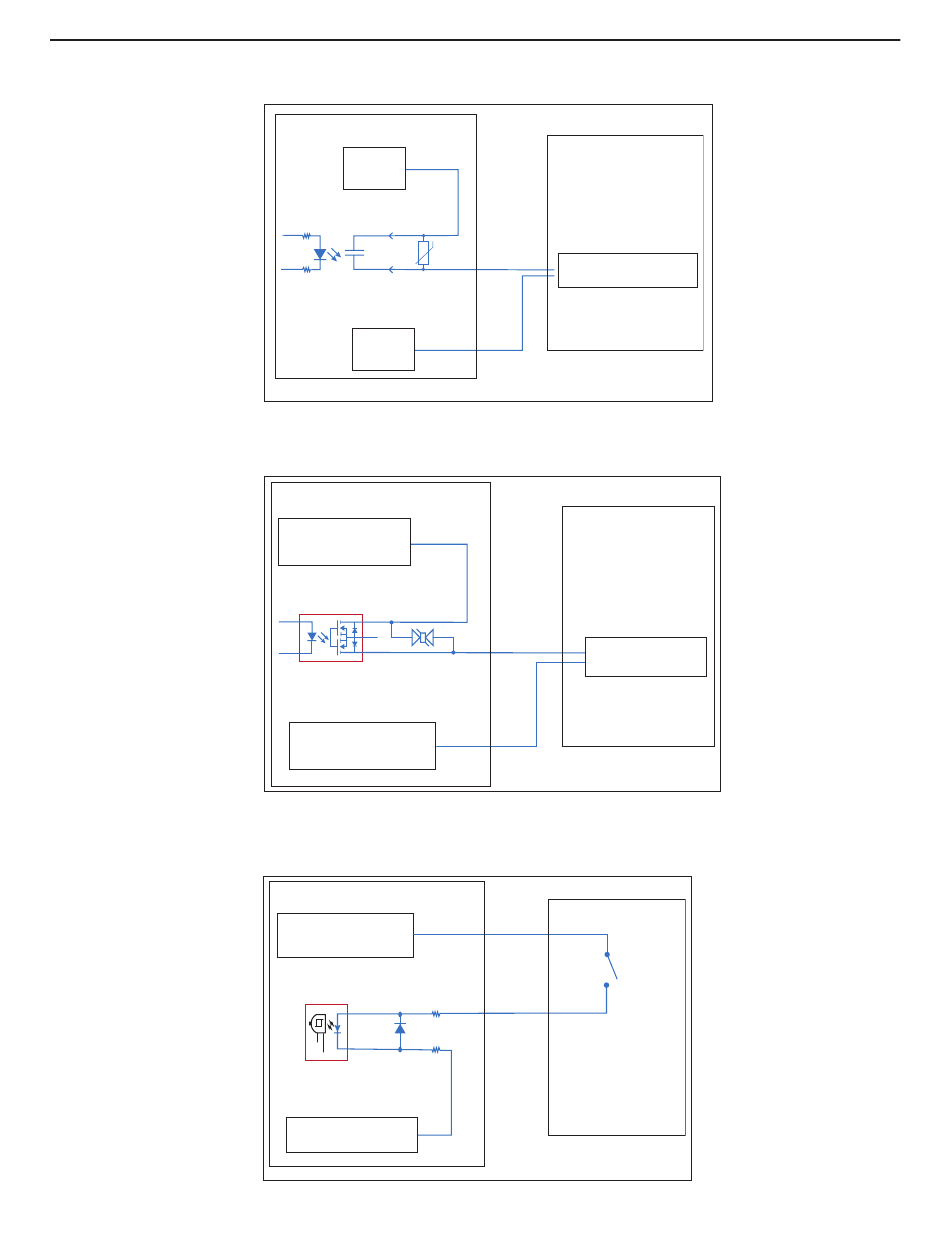

Sortie numérique CA
AccuLoad
L1 CA
L1 CA
Figure 23. Sortie numérique CA
Sortie numérique CC
AccuLoad
+24 VCC à partir de A4M
TBE4 - 10, 11 ou 12
Sortie CC +
Sortie CC -
Masse CC à partir de A4M
TBE4 - 13, 14 ou 15
Figure 24. Sortie numérique CA
Entrée numérique CC
AccuLoad
+24 VCC à partir de A4M
TBE4 - 10, 11 ou 12
Sortie CC +
Sortie CC -
Masse CC à partir de A4M
TBE4 - 13, 14 ou 15
Figure 25. Entrée numérique
Exemples de câblage types
Câblage CA externe
Dispositif CC externe actionné
(c.-à-d. vanne)
Câblage CC externe
Dispositif CC externe
actionné
(c.-à-d. vanne)
Câblage CC externe
