Manuel d'installation et d'entretien de l'AccuLoad IV
10.2.
Page 52 • MN06201FR ║ Publication/Révision 0.0 (4/17)
Composants FCM
Le FCM contient au moins 1 et un maximum de 4 ensembles de cartes pour fournir jusqu'à
18 bras de chargement. Chaque ensemble de cartes est constitué d'un A4M et d'un A4B,
et d'un module A4I en option. Les cartes sont appelées A, B, C et D et sont montées dans
le boîtier du FCM comme indiqué ci-dessous :

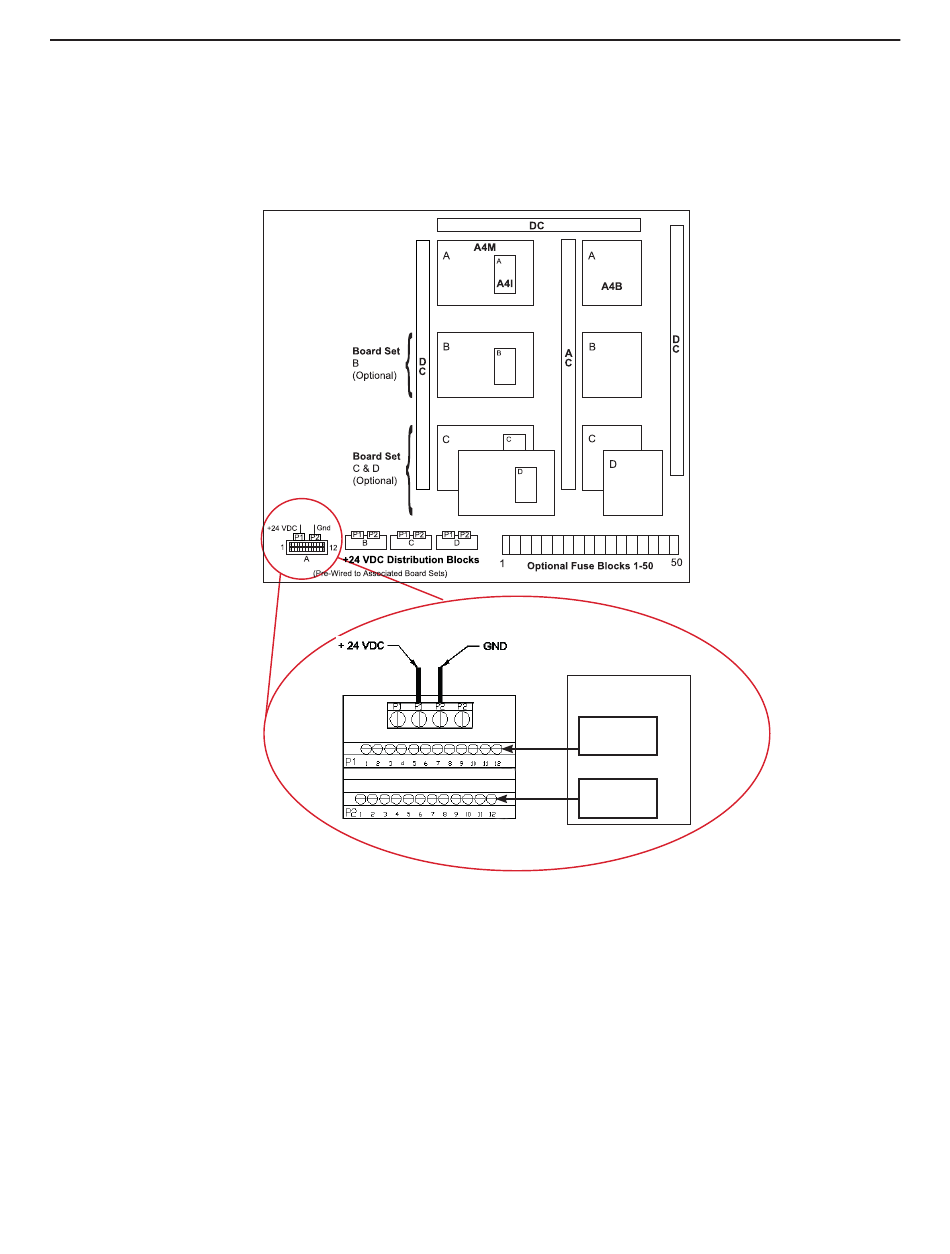

Figure 36. Composants du modèle SA-FCM
Pour plus de commodité, un bornier de répartition CC câblé en usine (illustré ci-dessus)
est fourni dans le coin inférieur gauche du FCM ; il existe un bornier de répartition CC
pour chaque carte A4M dans le FCM. L'entrée de ce bornier est câblée en usine à
l'ensemble de cartes associé et fournit 12 emplacements séparés pour fournir 24 VCC
à des équipements externes tels que la MMI, les émetteurs-compteurs externes, les
entrées numériques CC, etc.
Câblé en usine
+24 VCC
Masse
Composants SA
