Manuel d'installation et d'entretien de l'AccuLoad IV
7 – Notes générales de câblage
7.1.
Puissance d'entrée CA
Il y a deux entrées d'alimentation CA sur la carte A4M de l'AccuLoad. La première est
l'alimentation de l'instrument qui alimente l'électronique de l'AccuLoad et est connectée
à l'A4M sur le TB1 (voir figure 9). L'alimentation de l'instrument doit être « propre » et
répondre aux exigences énumérées dans la fiche technique SS06200. La seconde entrée
d'alimentation CA vers l'AccuLoad est utilisée pour diriger les équipements CA externes
tels que les électrovannes et, par conséquent, sera « bruyante ». Ces équipements doivent
donc être raccordés à l'AccuLoad par un circuit séparé du panneau d'alimentation.
Panneau de
distribution
de
l'alimentation

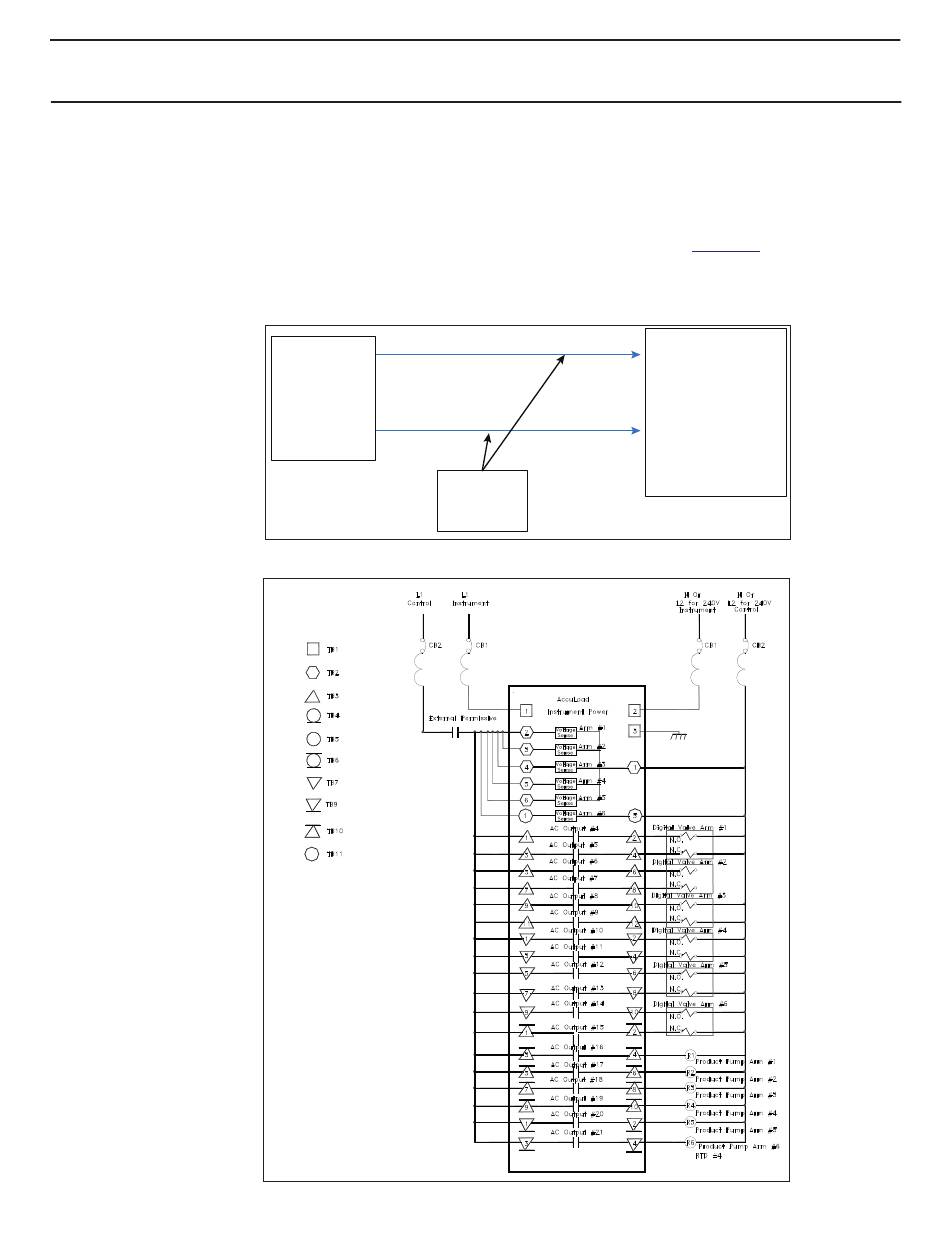

Figure 12. Entrées d'alimentation CA sur la carte A4M de l'AccuLoad
Légende de la
carte de la borne
(Terminal Board, TB)
Figure 13. Exemple de câblage CA d'un AccuLoad type
Circuits
séparés
Publication/Révision 0.0 (4/17) ║ MN06201FR • Page 29
Notes générales de câblage
Alimentation E/S
sur le terrain
AccuLoad
Alimentation TB1
de l'instrument
