Manuel d'installation et d'entretien de l'AccuLoad IV
8.9.
8.10.
8.11.
Page 38 • MN06201FR ║ Publication/Révision 0.0 (4/17)
Sortie analogique
AccuLoad – A4M
TBE5
RTD +
Aucune connexion
SIG X +
SIG X -
Aucune connexion
RTD -
Masse (TBE4)

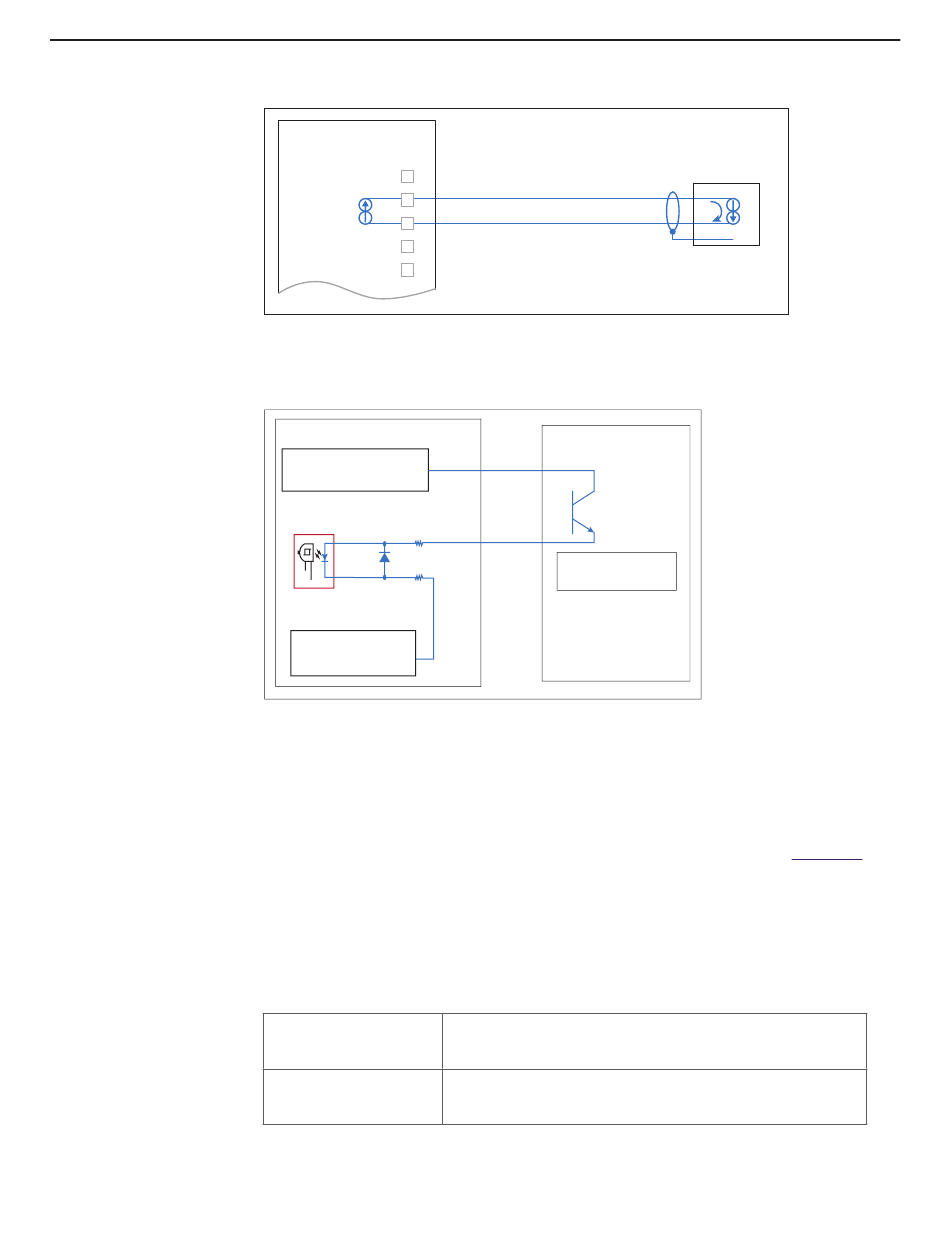

Figure 29. Sorties analogiques
Impulsions du compteur (compteurs de produit ou d'additif)
AccuLoad A4M / A4B
+24 VCC à partir de A4M
TBE4 - 10, 11 ou 12
Entrée
d'impulsion +
Ent rée
d'impulsion -
Masse CC à partir
de A4M TBE4 - 13,
14 ou 15
Figure 30. Câblage de compteur externe
Voir les bornes sur le schéma de la carte A4M (section 6.1) Pour les emplacements de
borne d'entrée d'impulsion du compteur.
Remarque : Pour les émetteurs d'impulsion nécessitant 12 VCC (c.-à-d., GPST), veuillez
installer le convertisseur P2412. Voir le manuel du convertisseur P2412
plus de détails.
Sorties d'impulsion
L'AccuLoad peut être configuré pour fournir jusqu'à 5 sorties d'impulsion comme suit :
Tableau 16.
5 configurations de sortie d'impulsion pour l'AccuLoad
Sortie d'impulsion 1 et 2
Sortie d'impulsion 3, 4 et 5
Câblage du compteur
d'impulsion externe
Sortie du compteur
du collecteur ouvert
Plage de fréquence – 0–3 000 Hz
Connexion collecteur ouvert
Bornes A4M-TBK4 7 et 8 et A4M-TBK5 7 et 8 (dédié)
Plage de fréquence – 0–125 Hz
Connexion de sortie numérique
Bornes A4M-TBK5 1–6. (partagé avec les sorties CC 1-3)
Exemples de câblage types
4-20 mA
Dispositif de
réception
MN06117
pour
