Câblage de sortie de l'étalon haute vitesse
AccuLoad
+24 VCC à partir de A4M
TBE4 - 10, 11 ou 12
TB-E6-1
TB-E6-2
Sorties d'impulsion à haute vitesse
Masse CC à partir de A4M
TBE4 - 13, 14 ou 15

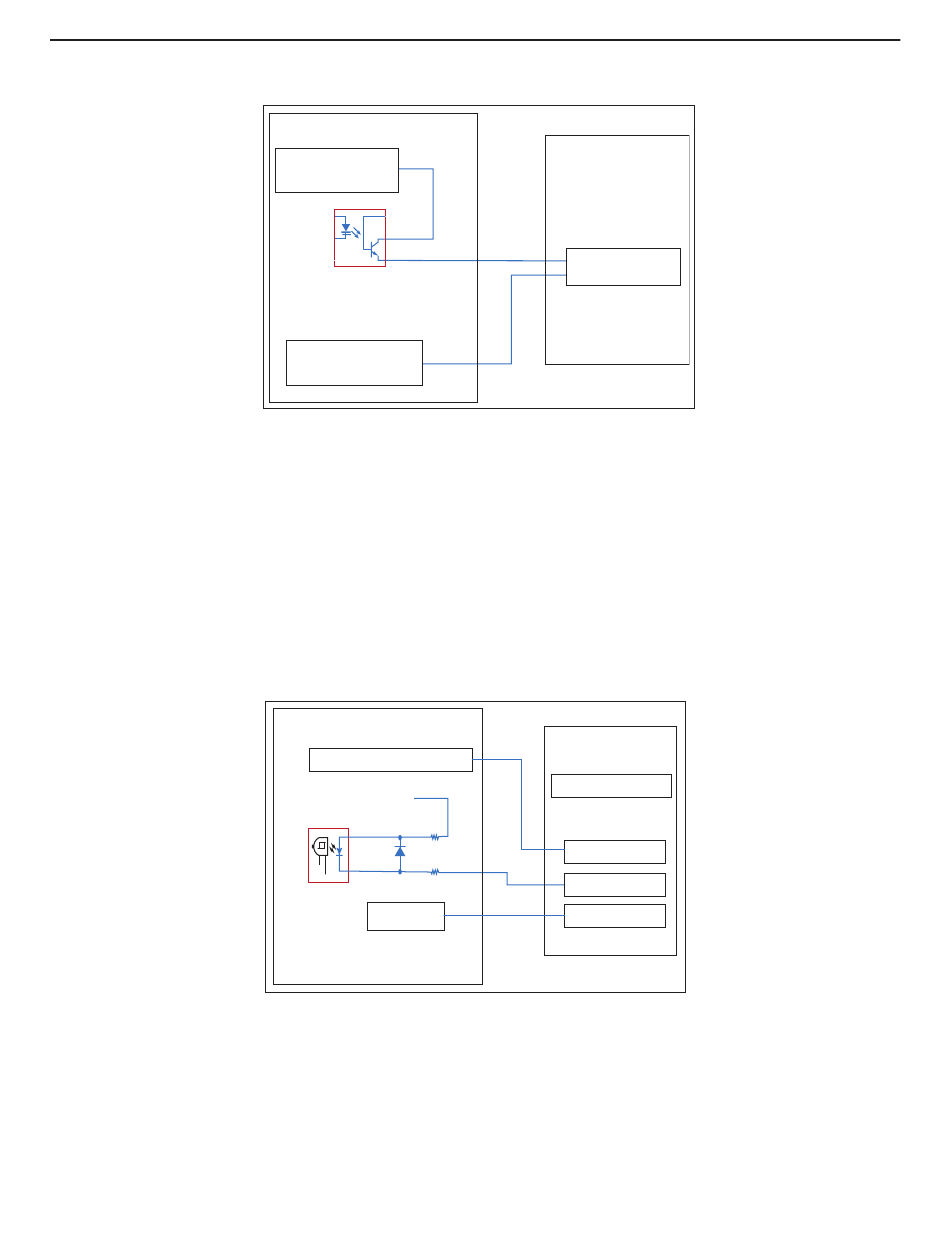

Figure 31. Câblage de sortie de l'étalon haute vitesse
Compteurs d'additif/Entrées numériques
Le module A4I fournit 10 entrées, qui peuvent être utilisées pour les entrées d'impulsion
du compteur d'additifs ou comme entrées numériques CC, et 20 sorties numériques CA.
Les sorties numériques CA sont câblées en utilisant la même méthode que celle indiquée
pour l'A4M/A4B ci-dessus. Cependant, les entrées numériques du compteur d'impulsion/
CC sont câblées différemment sur l'A4I par rapport à l'A4M/A4B comme illustré dans les
schémas suivants.
Remarque : Le module A4I fournit des sorties pour alimenter le compteur d'additifs. La
tension fournie est sélectionnable (5, 12 ou 24 VCC) à l'aide des cavaliers du module.
AccuLoad A4I
Sortie V+ +5, 12 ou 24 VCC
Tirage interne 12 VCC
Entrée du signal
Commun
Figure 32. Câblage du compteur d'additifs A4I
Exemples de câblage types
Compteur d'impulsion
de l'étalon externe
Compteur de
l'alimentation
Câblage du compteur
d'impulsion externe
Émetteur monobloc
Alimentation V+
Signal
Commun
Publication/Révision 0.0 (4/17) ║ MN06201FR • Page 39
