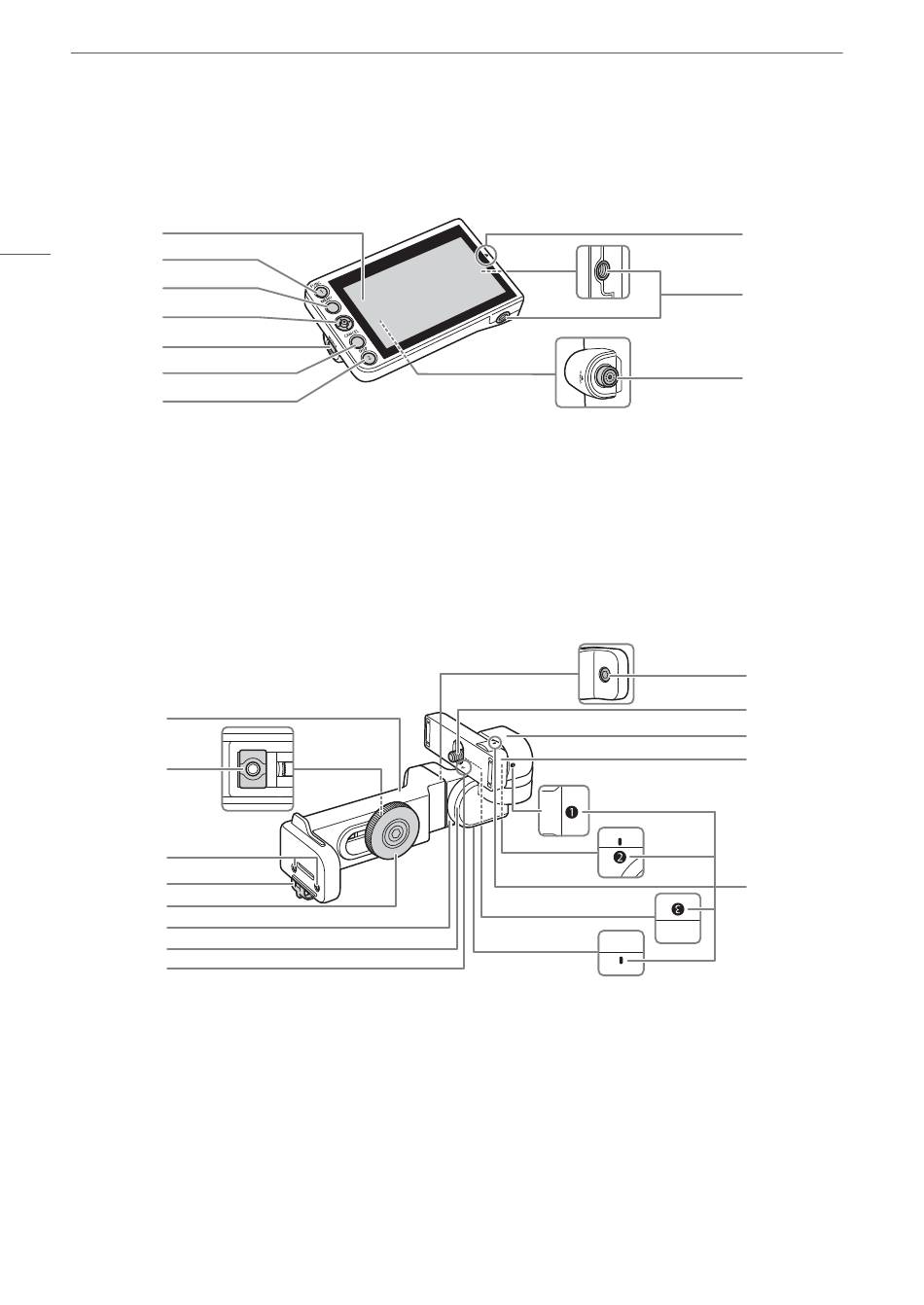

Nom des pièces
Écran LCD LM-V1
1
Accessoire fourni pour la C200 ; accessoire en option pour la C200B.
1
18
2
3
4
5
6
7
1 Panneau LCD avec écran tactile (A 41, 42)
2 Touche FUNC (fonctions principales) (A 67)/
Touche attribuable d'écran 1 (A 127)
3 Touche MENU (A 33, 127)
4 Joystick (A 33)
5 Touche MIRROR (inverse l'image à l'écran)
(A 41)
6 Touche CANCEL (annulation) (A 33)
1
2
3
4
5
6
7
8
1 Base du dispositif de fixation de l'écran LCD 1
(A 28)
2 Monture du dispositif de fixation de l'écran
LCD (A 28)
3 Douilles pour le porte-microphone (A 46)
4 Attache de câble (A 28)
5 Vis de verrouillage du dispositif de fixation de
l'écran LCD (A 28)
6 Base de fixation de l'écran LCD 2 (A 28)
1
et dispositif de fixation de l'écran LCD LA-V1
7 Touche DISP (affichage) (A 57, 144)/
Touche attribuable d'écran 2 (A 127)
8 Repère Í pour l'alignement de la position de
l'écran LCD (A 28)
9 Trous de vis pour vis 1/4"-20 (11,2 mm de
profondeur)
10 Prise VIDEO (vidéo) (A 28)
7 Charnière du dispositif de fixation de l'écran
LCD B (A 28)
8 Repère Í pour l'alignement de la position de
l'écran LCD (A 28)
9 Boulon de fixation de la base pivotante
10 Boulon de fixation de l'écran LCD (A 28)
11 Charnière du dispositif de fixation de l'écran LCD
A (A 28)
12 Monture de l'écran LCD (A 28)
13 Repères d'alignement du dispositif de fixation de
l'écran LCD
1
8
9
10
9
10
11
12
13
