PS4210 Manuel du propriétaire du matériel 3 Gestion des modules de contrôle
À propos des configurations du module de contrôle
Bien qu'une matrice puisse fonctionner en utilisant un seul module de contrôle, cette configuration crée un point
unique de panne et n'est donc pas recommandée. Si le module de contrôle échoue, et aucun autre module ne peut
le remplacer, tout accès à vos volumes s'arrête jusqu'à ce que la panne soit réparée ou que le module de contrôle
soit remplacé.
Un seul module de contrôle est actif (fournissant l'accès aux disques et servant le trafic réseau) à la fois. Le
module secondaire (redondant) met en miroir les données cache du module actif. Si le module de contrôle actif
tombe en panne, toutes les fonctions du contrôleur principal sont transférées au contrôleur secondaire.
Configuration à deux modules de contrôle
Une configuration à deux modules de contrôle élimine le point unique de panne dans la matrice. Si le module de
contrôle actif tombe en panne, le module secondaire prend immédiatement la relève, sans interruption du
service. Cette transition automatique vous donne le temps de remplacer le module de contrôle en panne tandis
que vos volumes et vos données restent accessibles.
En outre, une configuration à deux modules de contrôle prend en charge une fonction appelée basculement
vertical. Un port Ethernet sur le module de contrôle actif peut basculer sur le même port Ethernet du module de
contrôle secondaire en cas de défaillance d'un chemin du réseau. Figure 14 montre une configuration
recommandée pour un basculement vertical.

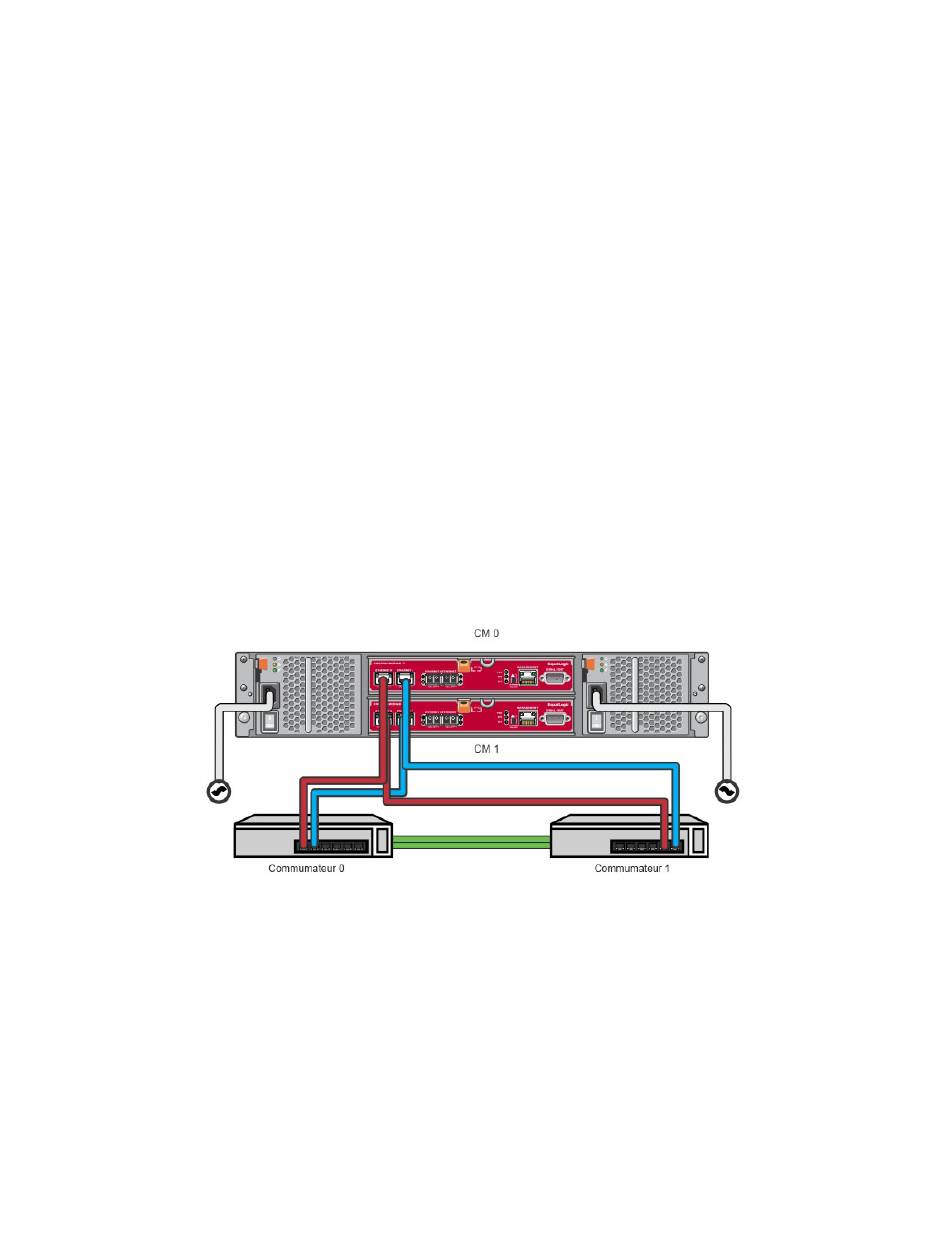

Figure 14 : Configuration réseau recommandée pour la prise en charge du basculement vertical
18
