7.4.4 Indication de la qualité d'alignement
8014254/14Q6/2020-04-27 | SICK
Sujet à modification sans préavis
± 15°

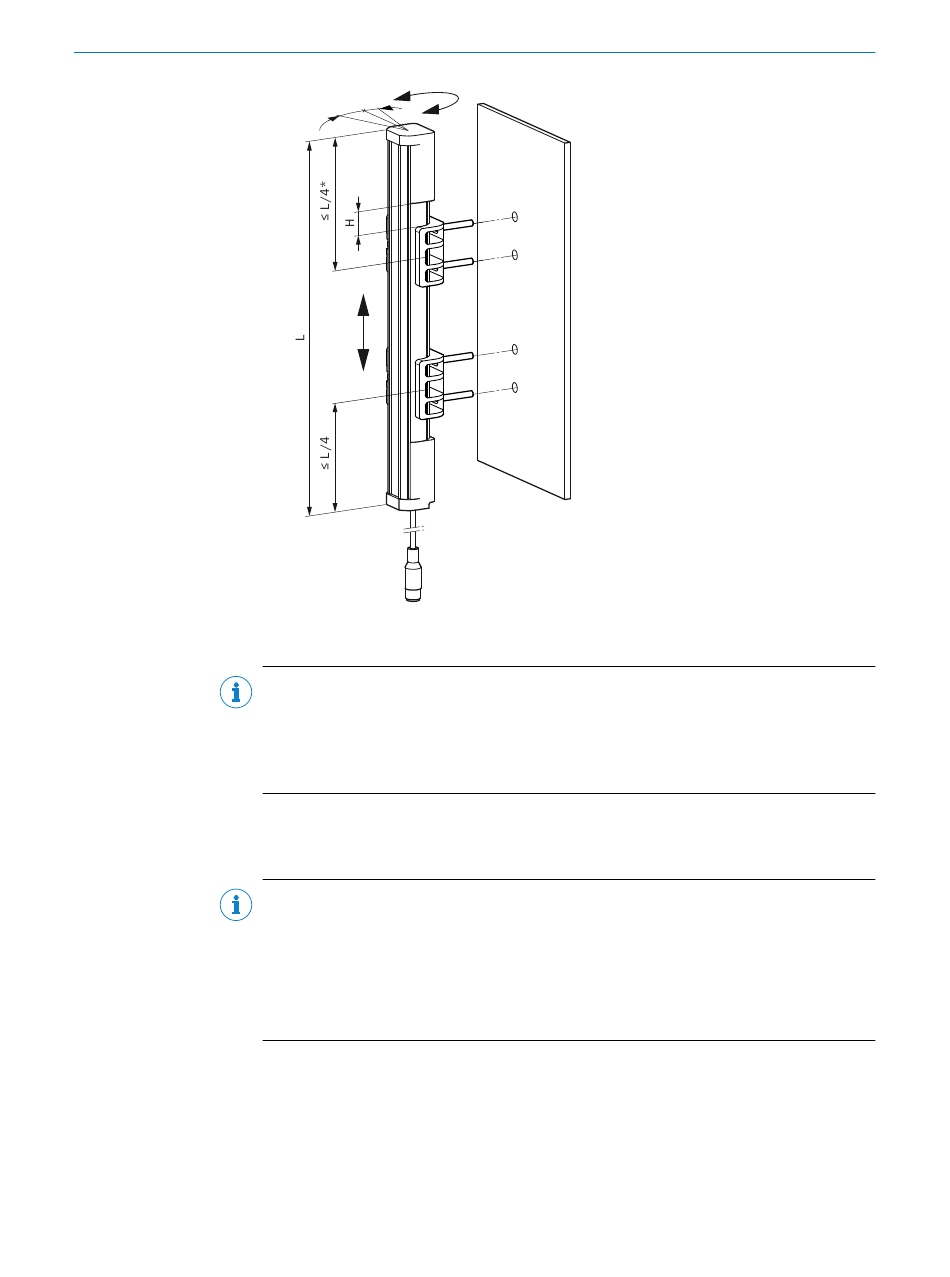

Illustration 29 : Fixation FlexFix : déplacement vertical/rotation
REMARQUE
Recommandation pour l'alignement d'un appareil long afin qu'il tourne de façon
homogène dans les deux fixations :
Pour l'alignement, saisir approximativement l'appareil au milieu entre les deux
b
fixations.
Remarques importantes
REMARQUE
Dès que 3 LED bleues d'indication de la qualité d'alignement s'allument, l'alignement
est correct et la disponibilité est stable.
Noter que tout objet ou partie du corps se trouvant dans le champ de protection (par
ex. la main d'un employé, un outil, un outil d'alignement laser en option AR60) peut
nuire au fonctionnement des LED d'indication de la qualité d'alignement. Pour évaluer
la qualité de l'alignement, retirer tous les objets du champ de protection.
*) Exception pour une hauteur de champ de protection de 300 mm
N O T I C E D ' I N S T R U C T I O N | deTec4 Core
7
MISE EN SERVICE
47
