DINAMIC 1.2

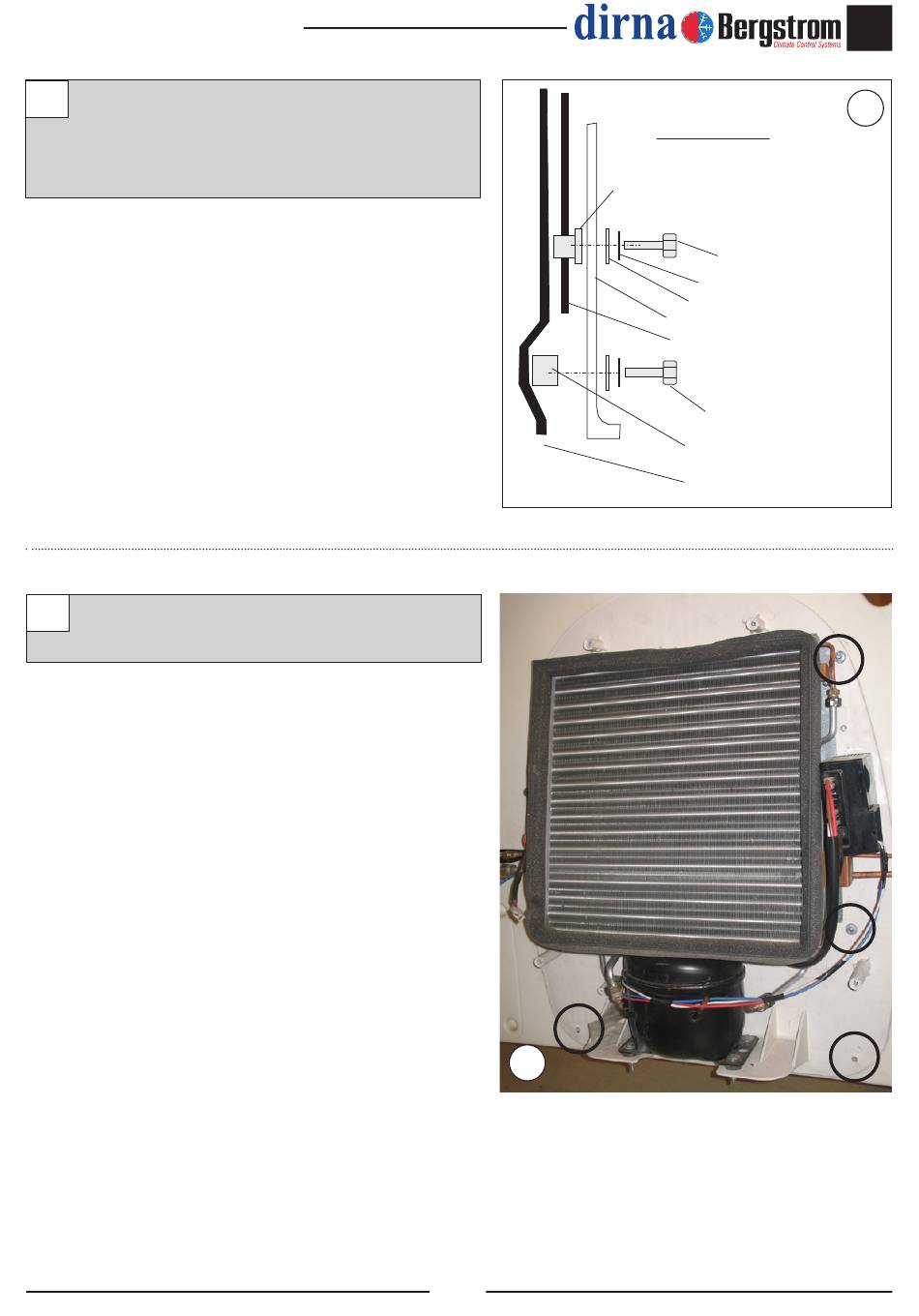

4 (*) jeżeli śruba nie opiera się o płaską
powierzchnię, umieść dystans 10/20/40 mm i
śrubę 6/100x40/60/70.
ZOBACZ DETAL A
5 Zamocuj urządzenie za pomocą (8) śrub
6/100X30 z podkładką sprężystą i płaską.
Air conditioning for vehicles
Nakrętka nitowana M6
5
91
DETAL A
6/100x30
Podkładka sprężysta Ø 6
Podkładka płaska Ø6 szeroka
Podpora mocująca
Tylna strona kabiny
(*)
6/100x40/60/70
Element dystansowy 10 mm.
Element dystansowy 20 mm.
Element dystansowy 40 mm.
(*)
Tylna strona kabiny
PL
4
(*)
