dirna Bergstrom bycool green line DINAMIC 1.2 Instructions De Montage page 84

DINAMIC 1.2
PL

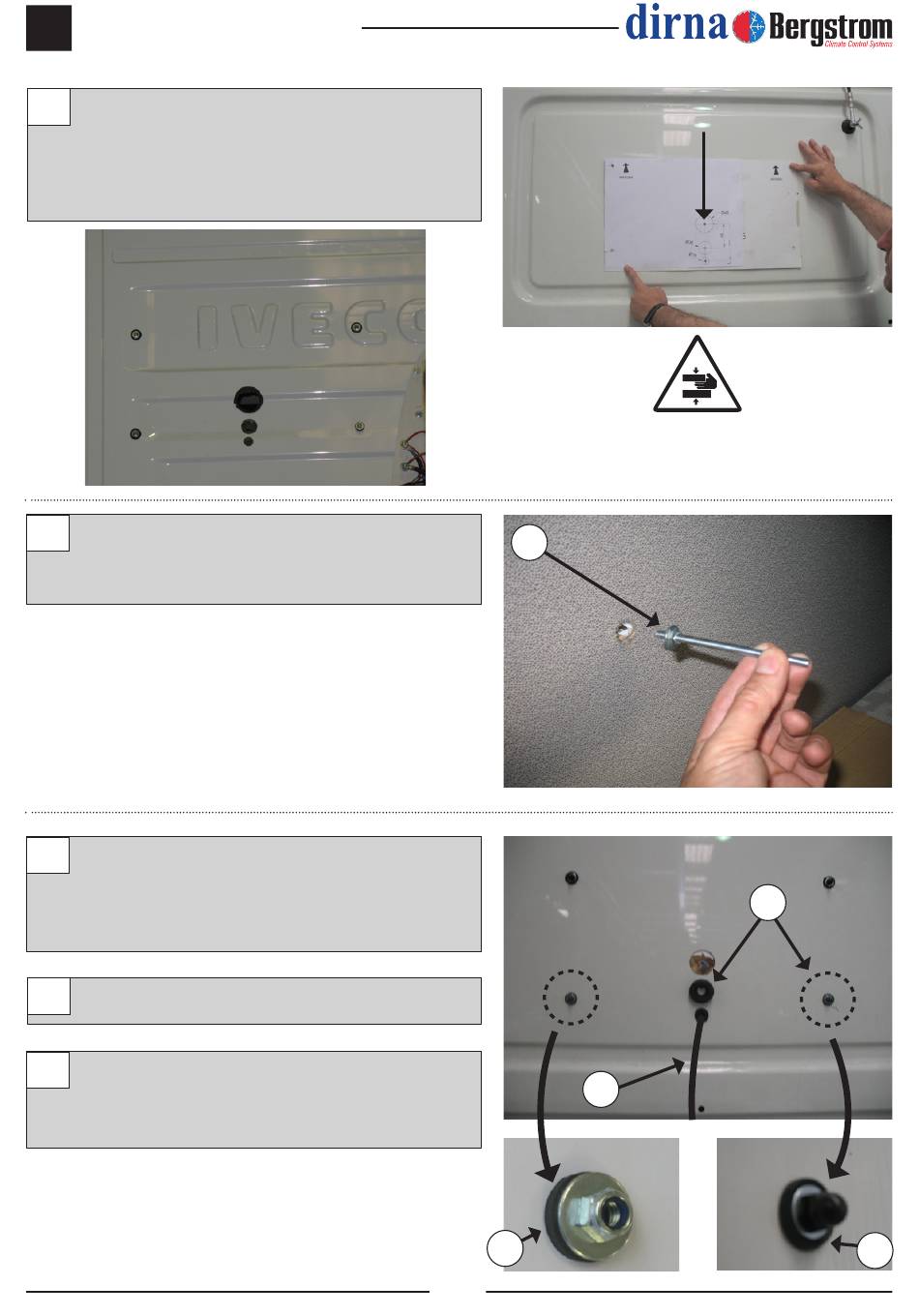

3 OD ZEWNĄTRZ:
Umieść szablon w poziomie na zewnątrz kabiny,
ustaw go zgodnie z otworem Ø4, zaznacz i
wykonaj pozostałe otwory.
4
Wsuń w otwory od wewnątrz kołki gwintowane
M6 z nakrętką i podkładką w sposób ukazany
na ilustracji.
5
Dokręć z zewnątrz
gumowej płaskiej i nakrętki samokontrującej,
przytrzymując od wewnątrz kluczem rurowym
10.
6 Załóż zaślepki na nakrętki i przepusty.
7
Przełóż rurkę odpływu wody przez otwór Ø19
używając przepustu, w kierunku do wewnątrz
kabiny.
używając podkładki
84
Air conditioning for vehicles
4
7
5
6
6
