Se indica Sistema "RHTEP..." el conjunto de:
– a) Cabeza hydraulica "RHTEP...-S";
– b) Pasador calibrado tipo "OG ...";
– c) Calibre tipo "CAL ...";
– d) Caja metálica tipo "VAL RHTEP";
– e) Avellanador 60° para taladros (solamente incluido en la versión RHTEP.SK).
El sistema RHTEP... se puede suministrar en diferentes modelos segùn las diferentes exigencias de uti-
lización:
SISTEMA TIPO
RHTEP
RHTEP.SK
RHTEPF
RHTEPE-12
RHTEPE-16
b
a
7. DEVOLUCION A Cembre PARA REVISIONES
En caso de fallo de la herramienta, contactar con nuestro Agente de Zona quien les aconsejará y
eventualmente les facilitará las instrucciones necesarias para remitir la herramienta a nuestro centro
de servicio más cercano. En tal caso, adjuntar a ser posible una copia del Certifi cado de Ensayo en-
tregado en su día por Cembre con la herramienta o completar y adjuntar el formulario disponible
en la sección "ASISTENCIA" del sitio web Cembre.
6. SISTEMA "RHTEP..." (Ref. a Fig. 11)
a) CABEZA b) PASADOR
RHTEP-S n. 2 OG 13.2
RHTEPD-S n. 1 OG 13.2T
RHTEPF-S n. 2 OG 10.5
RHTEPE-S12 n. 2 OG13.2T
RHTEPE-S16 n. 2 OG 16.2T
c) CALIBRE d) CAJA
CAL 19.20
CAL 19.20
CAL 135.145 VAL RHTEP
CAL 22.23
CAL 22.23

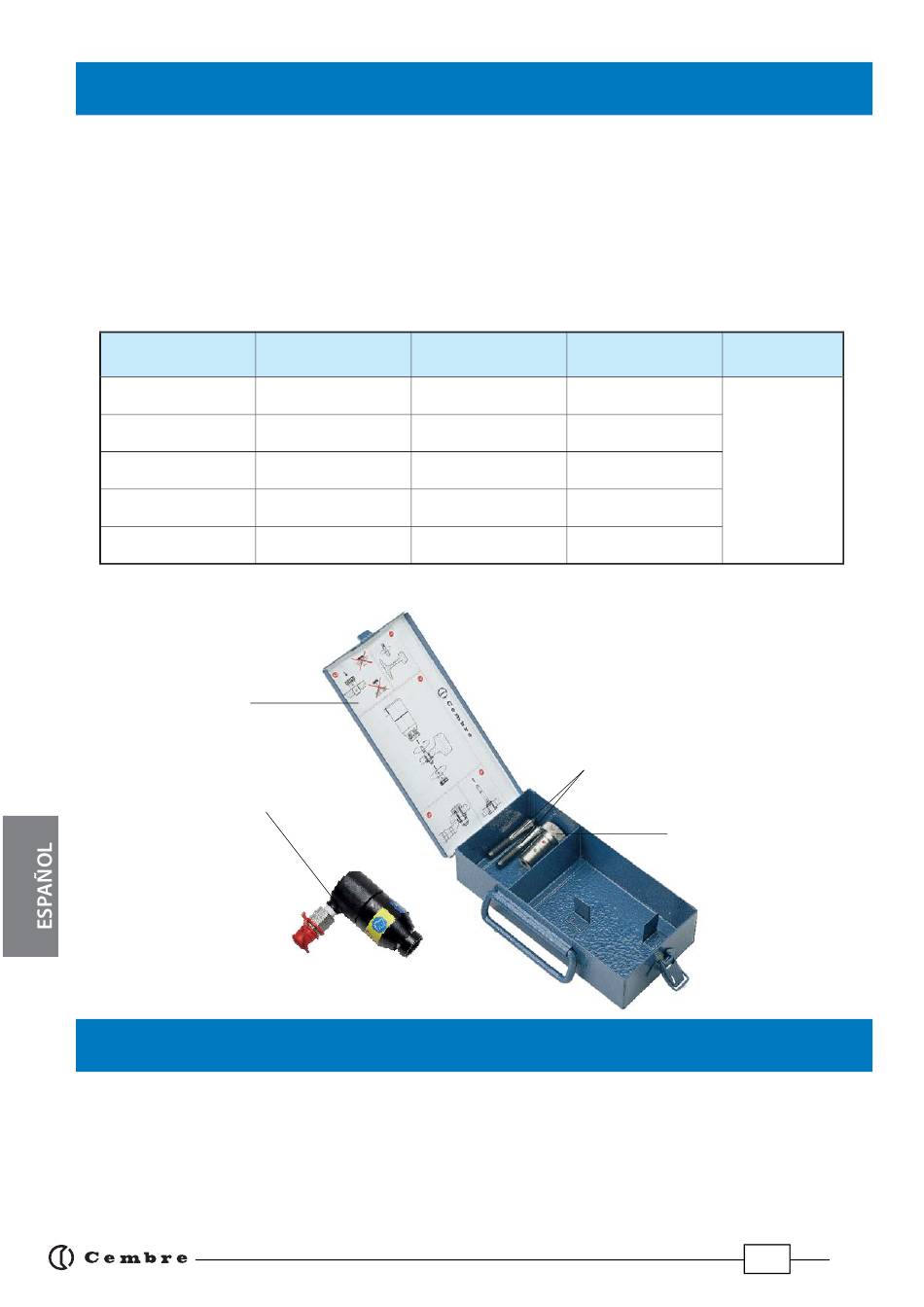

FIG. 11 SISTEMA RHTEP...
c
d
