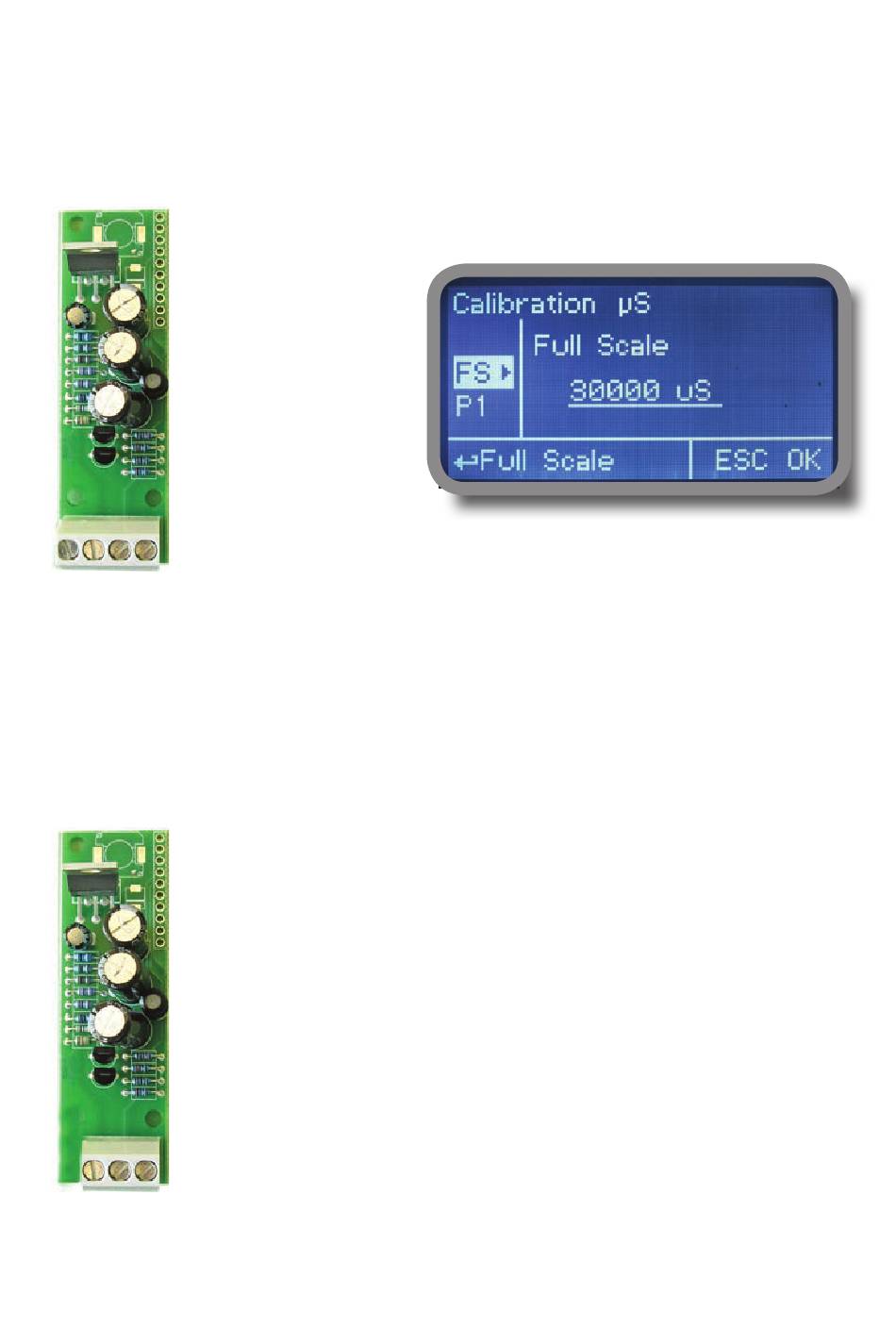

Appendix D - Connexions de la sonde MDIND
Sur la partie supérieure de la carte mère sont prévus des connecteurs pour l'installation des modules des sondes.
Ces modules sont installés par le fabricant sur demande. Pour une installation correcte des sondes, contrôler les modules
installés et effectuer les connexions requises.
MDIND
1 2 3 4
MDECDSIND
1 2 3
29
MDIND module
Borne n.1 : bleau
Borne n.2 : noir
Borne n.3 : gris
Borne n.4 : rouge
PT100 (ref. p. 5)
Borne n. 50 : vert
Borne n. 51 : orange ou rose
Borne n. 52 : blanc
Borne n. 53 : yaune
Scale
Avec la sonde de la conductivité inductive, l'instrument a 2 échelles de travail disponibles:
0÷3000 µS
0÷30000 µS (en sélectionnant cette échelle le dernier 0 n'est pas éditable).
Avant de continuer avec la calibration sélectionner l'échelle de travail et désactivez la com-
pensation de température.
ECDS IND PT sonde
Borne n.1 : bleau
Borne n.2 : vert
Borne n.3 : rouge
PT100 (ref. p. 5)
Block n.50 + 51: blanc
Block n.52 + 53 : noire
