Appendice B - Connexions de la sonde.

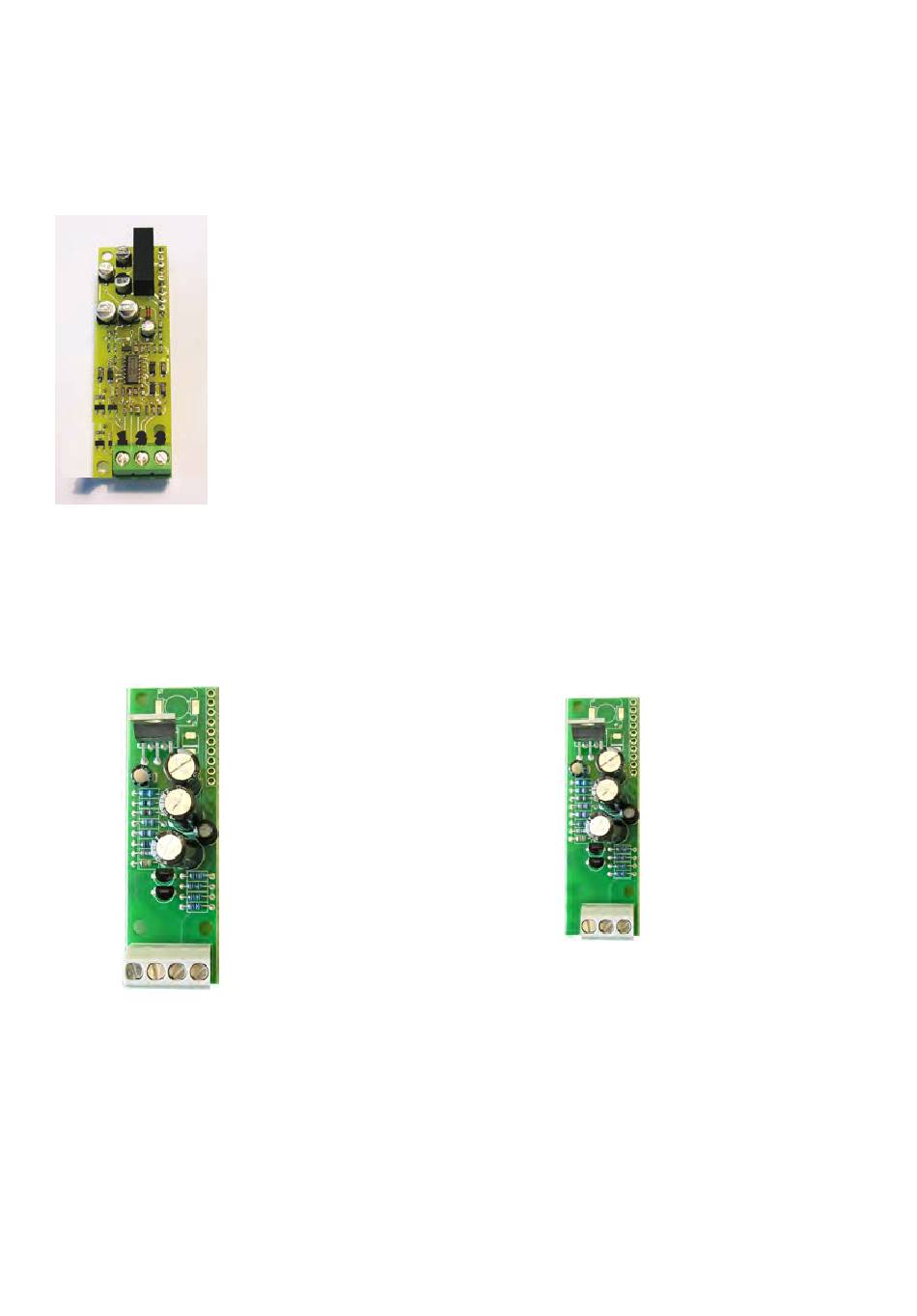

Sur la partie supérieure de la carte mère sont prévus des connecteurs pour l'installation des modules des sondes.
Ces modules sont installés par le fabricant sur demande. Pour une installation correcte des sondes, contrôler les modules
installés et effectuer les connexions requises.
Connectez la sonde de la manière suivante :
Borne n°1 : Blindage
Borne n°2 : Noir (sonde)
Borne n°3 : Rouge (sonde)
Pour les versions PT / NTC connecter les fils restants sur la carte principale de la température d'entrée
1 2 3
MDCD
MDIND
1 2 3 4
27
Connexions sonde de conductivité avec PT100 interne ou externe
n.1 : GND
n.2 : GND
n.3 : SIGNAL
n.4 : POWER
Connectez les fils du PT100 externe au
bornier de la carte principale comme suit :
n. 6 : vert
n. 7 : rose / orange
n. 8 : blanc
n. 9 : jaune
MDECDSIND
n.1 : GND
n.2 : SIGNAL
n.3 : POWER
1 2 3
Connectez les fils du PT100 interne au
bornier de la carte principale comme suit :
n. 6 + 7: blanc
n. 8 + 9: vert
