Service de remplacement de pièce
A. Remplacement du ventilateur de convection
1. Remplacement du ventilateur de tirage (échappement)
a. Si vous possédez un dégagement adéquat, vous n'aurez pas
besoin de retirer l'ensemble de panneaux et déconnecter le
conduit.
b. Sortez le poêle et placez-le sur l'âtre.
c. Retirez le côté droit en fonte.
d. Déconnectez les fils blanc et bleu du ventilateur.
e. Enlevez les vis du boîtier qui retiennent le ventilateur de

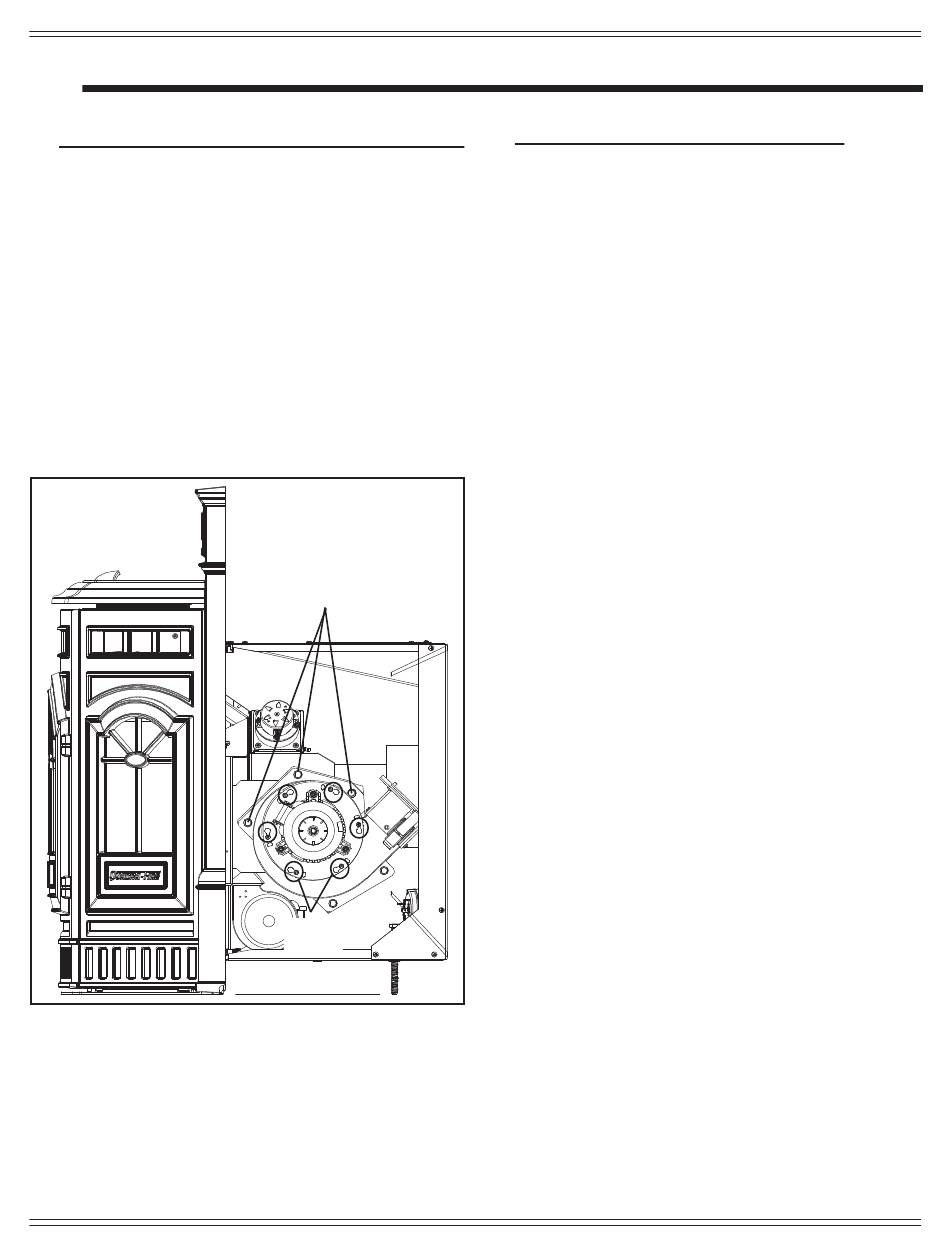

tirage (pas les boulons du boîtier), Figure 19.1 et enlevez le
ventilateur de tirage. Le ventilateur de tirage de remplacement
est livré avec un boîtier. Si vous n'avez pas besoin du boîtier,
jetez-le. Si vous avez besoin de remplacer le boîtier, vous
devrez aussi remplacer le joint. Consultez la liste des pièces
de rechange pour obtenir le numéro de pièce.
f. Réinstallez-le en procédant dans l'ordre inverse.
Interrupteur
Interrupteur Interrupteur Disque Disque
dépression dépression de trémie d'arrêt no2 d'arrêt no2
Figure 26.1
26
Boulons du boîtier
(Ne pas enlever)
Condensateur Condensateur
Vis de
ventilateur
2. Remplacement du ventilateur de convection
a. Le ventilateur de convection se trouve dans la partie arrière
inférieure du foyer encastré. Si un kit de prise d'air extérieur est
installé, vous devrez d'abord enlever la bride de la prise d'air
extérieur en enlevant les 2 vis au moyen d'un tournevis à tête
cruciforme. Il n'est pas nécessaire d'enlever le tuyau flexible
de la bride.
a. Si vous possédez un dégagement adéquat, vous n'aurez pas
besoin de retirer l'ensemble de panneaux et déconnecter le
conduit. Dans le cas contraire, vous devrez retirer l'ensemble
de panneaux et déconnecter le conduit.
c. sortez l'appareil et placez-le sur l'âtre.
d. Retirez le côté en fonte de gauche.
e. Déconnectez les fils du ventilateur. Les fils du faisceau de
câbles sont violet et blanc, les fils du ventilateur noirs.
f. Le ventilateur de convection est maintenu en place par une vis
à oreilles.
g. Réinstallez-la en procédant dans l'ordre inverse.
