D. Remplacement de l'allumeur
1. Arrêtez l'appareil en baissant le thermostat et attendez
qu'il se refroidisse entièrement. Quand l'appareil est froid,
débranchez-le et enlevez le tiroir à cendres.
2. Les fils de l'allumeur sont connectés au faisceau de câbles
au moyen de cosses rectangulaires mâles/femelles de 6
mm (1/4 po). Tirez sur ces fils pour qu'ils dépassent de 102
mm à 127 mm (4 à 5 po) de l'œillet à l'arrière du logement
du tiroir à cendres. Déconnectez les cosses rectangulaires
et sortez l'allumeur du logement. Desserrez la vis à oreilles
et sortez l'allumeur.
3. Installez un nouvel allumeur dans le logement et serrez la
vis à oreilles. Reconnectez les fils aux 2 fils dotés de cosses
rectangulaires.
4. Repoussez les fils de 102 mm à 127 mm (4 à 5 po) dans
l'œillet, un fil après l'autre, pour éliminer toute longueur de
fil excédentaire. De cette façon les fils ne gêneront pas le
tiroir à cendres. Contrôlez encore une fois que les fils de
l'allumeur ne gênent pas le mouvement du tiroir à cendres,
des tiges de nettoyage du creuset de combustion, des
plaques coulissantes de nettoyage, etc.
5. Réinstallez le tiroir à cendres, puis réinstallez le panneau
latéral et rebranchez le poêle.

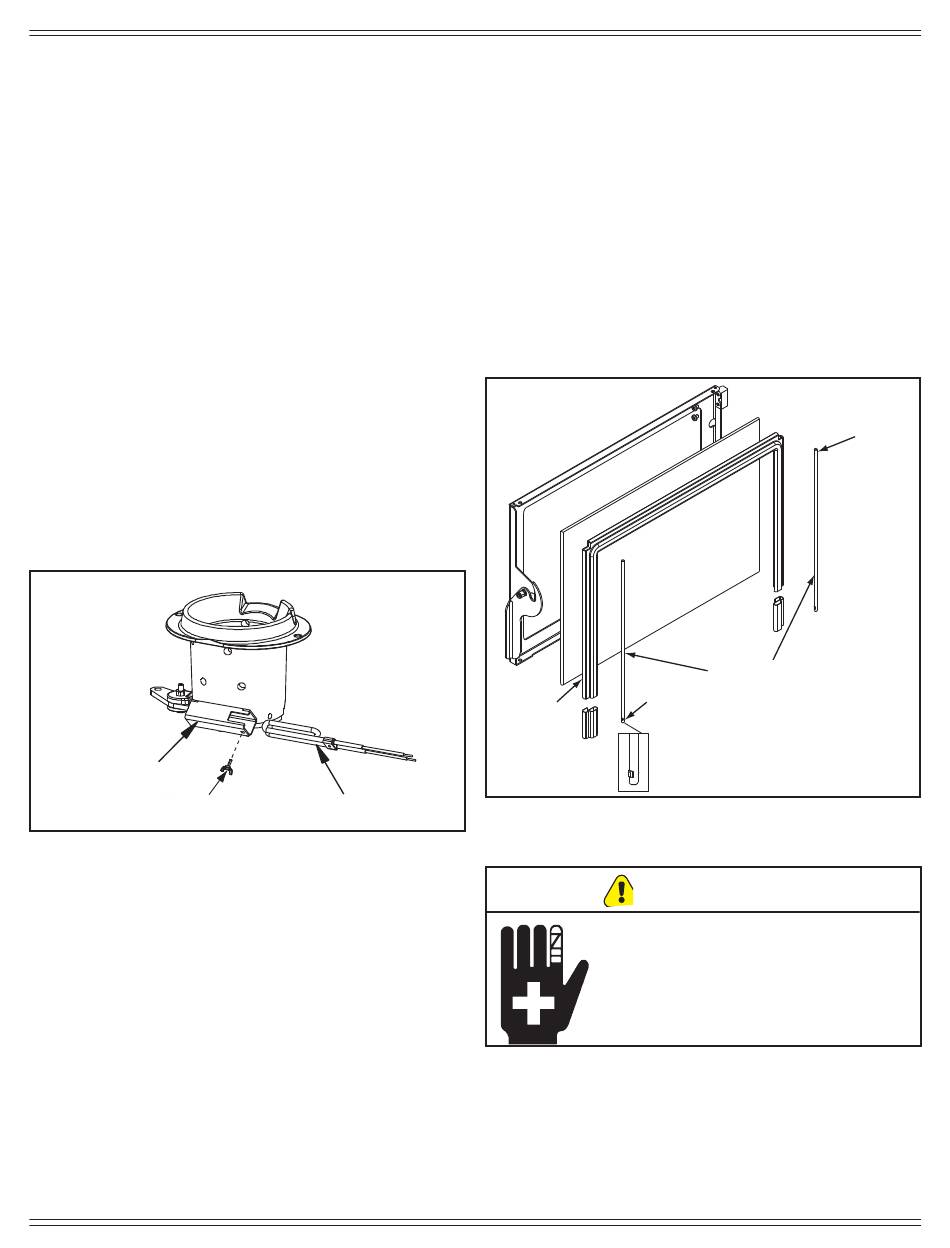

Support de l'allumeur
Vis à oreilles
Figure 29.1
5 Février, 2019
E. Remplacement de la vitre
Allumeur
Figure 29.2
FC7022-515I
1. Ouvrez la façade et enlevez la porte de l'appareil en la
décrochant des broches de charnières et posez-la sur une
surface plate, face contre le bas.
2. À l'aide d'un tournevis, tapotez le bas de la tige de retenue
du cordon et poussez-la vers le haut pour la sortir du trou.
L'extrémité supérieure de la tige glisse vers le haut. Basculez la
tige vers vous depuis le bas et enlevez-la. Répétez la procédure
pour l'autre côté.
3. Enlevez l'ancienne vitre et remplacez-la avec une nouvelle vitre.
4. Glissez la tige de retenue d'abord dans le trou supérieur, puis
alignez l'extrémité ondulée inférieure avec le trou de la porte.
L'extrémité ondulée doit être parallèle à la vitre pour pouvoir
l'insérer correctement. Figure 29.2.
La vitre est
expédiée avec
un joint installé
L'extrémité ondulée doit
Joint
être paralèlle à la vitre
AVERTISSEMENT
• La vitre en vitrocéramique haute température a
une épaisseur de 5 mm.
• N'UTILISEZ AUCUN AUTRE type de matériau.
• Tout autre matériau peut se casser et provoquer
des blessures.
CASTILE ENCASTRÉ
Glissez d'abord
cette extrémité.
Tiges de retenue du cordon
