Service de remplacement de pièce
A. Remplacement du ventilateur de convection
1. Remplacement du ventilateur de tirage (échappement)
a. Si vous possédez un dégagement adéquat, vous
n'aurez pas besoin de retirer l'ensemble de panneaux et
déconnecter le conduit.
b. Sortez le poêle et placez-le sur l'âtre.
c. Retirez le côté droit en fonte.
d. Déconnectez les fils blanc et bleu du ventilateur.
e. Enlevez les vis du boîtier qui retiennent le ventilateur
de tirage (pas les boulons du boîtier), Figure 19.1 et
enlevez le ventilateur de tirage. Le ventilateur de tirage
de remplacement est livré avec un boîtier. Si vous n'avez
pas besoin du boîtier, jetez-le. Si vous avez besoin de
remplacer le boîtier, vous devrez aussi remplacer le joint.
Consultez la liste des pièces de rechange pour obtenir le
numéro de pièce.
f. Réinstallez-le en procédant dans l'ordre inverse.
Interrupteur
Interrupteur Interrupteur Disque Disque
dépression dépression de trémie d'arrêt no2 d'arrêt no2

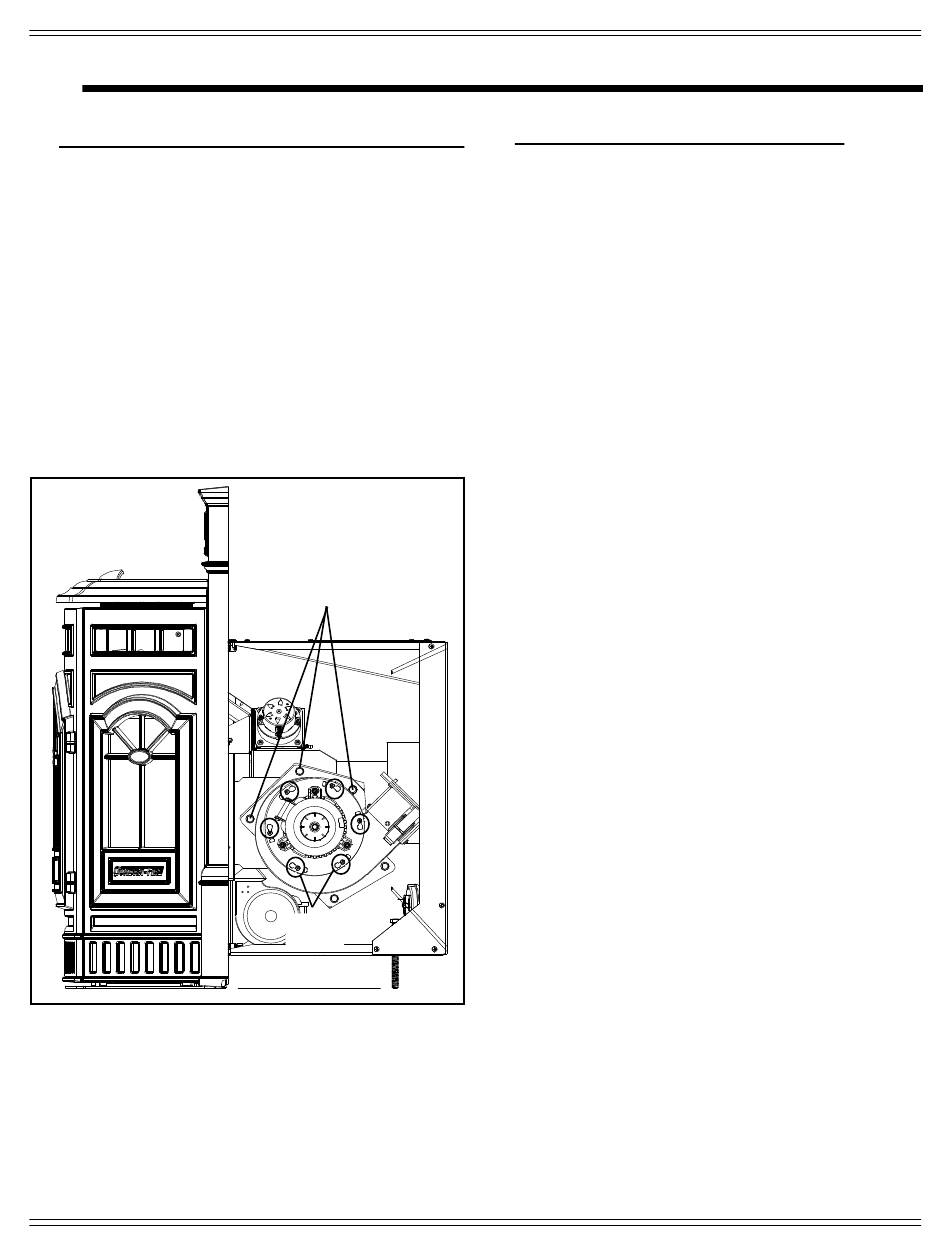

Figure 19.1
26 juin 2015
Boulons du boîtier
(Ne pas enlever)
Condensateur Condensateur
Vis de
ventilateur
2. Remplacement du ventilateur de convection
a. Le ventilateur de convection se trouve dans la partie
arrière inférieure du foyer encastré. Si un kit de prise d'air
extérieur est installé, vous devrez d'abord enlever la bride
de la prise d'air extérieur en enlevant les 2 vis au moyen
d'un tournevis à tête cruciforme. Il n'est pas nécessaire
d'enlever le tuyau flexible de la bride.
a. Si vous possédez un dégagement adéquat, vous
n'aurez pas besoin de retirer l'ensemble de panneaux et
déconnecter le conduit. Dans le cas contraire, vous devrez
retirer l'ensemble de panneaux et déconnecter le conduit.
c. sortez l'appareil et placez-le sur l'âtre.
d. Retirez le côté en fonte de gauche.
e. Déconnectez les fils du ventilateur. Les fils du faisceau
de câbles sont violet et blanc, les fils du ventilateur noirs.
f. Le ventilateur de convection est maintenu en place par
une vis à oreilles.
g. Réinstallez-la en procédant dans l'ordre inverse.
Interrupteur
dépression
7022-515C
CASTILE ENCASTRÉ
19
