7.4.4 Mesure de l'usure du crochet de levage et remplacement du crochet
Selon la norme DIN 15405, partie 1., le crochet de levage doit être remplacé quand son ouverture s'est élargie de 10%. Les dimen-
sions d'origine du crochet sont indiquées dans le procès-verbal de l'essai de conformité effectué en usine.
7.5 Travaux d'entretien sur le chariot électrique de translation
Les chariots de translation manuels et électriques doivent être contrôlés et entretenus selon les critères relatifs aux
chariots de translation du Tableau 8 du paragraphe 7.1.
Le frein ne nécessite pas d'entretien.
7.6 Montage et démontage du moteur de l'engin de levage
Le moteur de l'engin de levage (1) représente une unité autonome et fermé. Le ventilateur (3), assurant l'aération forcée du moteur
se trouve sur le noyau arrière de l'arbre du moteur (15), sous le capot du ventilateur (2), et sur le noyau avant de l'arbre le moyeu
d'accouplement (4) est monté avec cheville d'amarrage (5) avec un verrou (6) et une bague de blocage (7). Sur la couronne du
moteur (8) il y a un élément de centrage et quatre trous pour la fixation au carter. Les câbles de raccordement du moteur (9) se
trouvent sur le côté de la couronne.
10
15

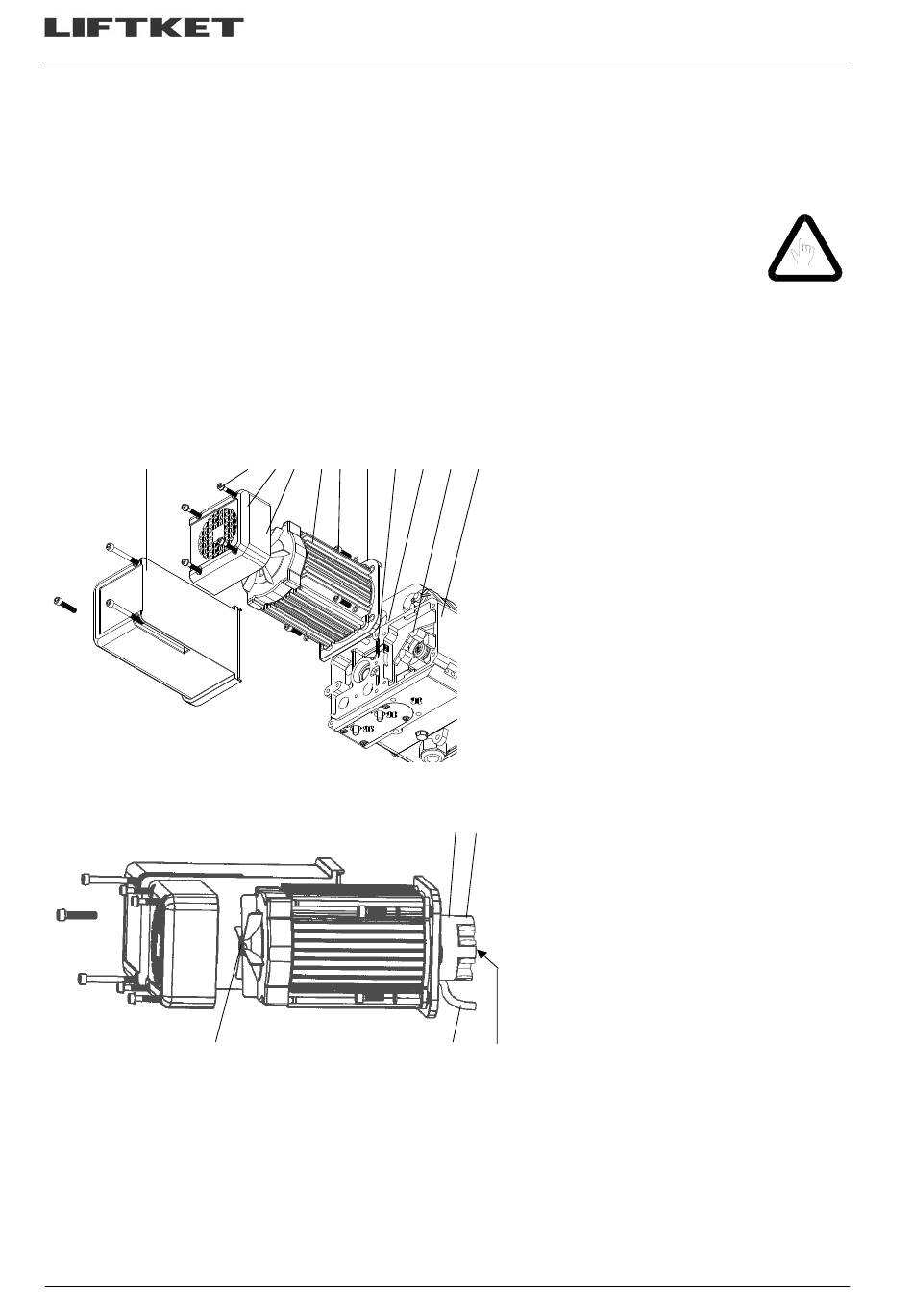

Illustration 29.: Montage et démontage du moteur de levage
30
11
2
3 1 12
8 13 16 17 14
1
Moteur de levage
2
Capot de ventilateur
3
Ventilateur
4
Moyeu d'accouplement
5
Cheville d'amarrage
6
Verrou
7
Bague de blocage
8
Couronne moteur
9
Câbles de raccordement moteur
10
Capot du dispositif de commande
11
Vis
12
Vis couronne moteur
13
Tampons en caoutchouc
14
Carter
15
Noyau arbre moteur
16
Joint en pâte
17
Disque d'accouplement avec cou-
ronne dentée
4 5
9
6,7
