DESCARGA DE FUMOS
Em coifas dotadas de motor 800 m
coifa não estiver em função: para a montagem, consultar as instruções
Quando a coifa de cozinha for utilizada contemporaneamente com outros aparelhos que utilizem gás ou outros combustíveis, o local deve dis-
por de ventilação suiciente, segundo as normas em vigor.
Nesta versão, devem ser retirados os iltros com carvão ativado; para a remoção, consultar as instruções
Desvio para a Alemanha: quando a coifa de cozinha e os aparelhos alimentados com energia diferente daquela elétrica estão em funcionamento simultâneo, a
pressão negativa no local não deverá superar os 4 Pa (4 x 10-5 bar).
INSTRUÇÕES DE MONTAGEM
A
Fase pág. 4
• Apoiar na parede instalação a barra de sustentação (S) em uma altura (H) do plano de cozimento como indicado na igura (Fig.
• Controlar com um nível de bolha o alinhamento horizontal e marcar nas extremidades da barra de sustentação 2 pontos de perfuração (Fig.
• Furar, introduzir 2 buchas de expansão de Ø 8 mm e ixar a barra com os respetivos parafusos (V1) (Fig.
O kit de ixação (parafusos, buchas e suportes) fornecido com a coifa pode ser utilizado somente em paredes de alvenaria: se for neces-
sário instalar a coifa em paredes de material diverso, avaliar outros sistemas de ixação considerando a resistência do muro e o peso da coifa (indi-
cado na pág. 2).
B
Fase pág. 4
• Fixar a coifa à barra de suporte (Fig.
• Regular o alinhamento da coifa através dos parafusos dos suportes (Fig.
(C), o deslizamento vertical.
• Para evitar o desengate da coifa devido a uma pressão de baixo para cima, ixá-la à parede com uma bucha de expansão e com o respetivo parafuso (V2)
utilizando os furos presentes na parte de trás da coifa. (Fig.
C D
Fases e pág. 4
COIFA DE VERSÃO COM EVACUAÇÃO EXTERNA (ASPIRANTE)
• Se desejar, instalar a válvula de não retorno (M) como indicado na igura
• Conectar a ligação de saída do ar da coifa à descarga externa com uma tubagem idónea.
COIFA NA VERSÃO RECIRCULAÇÃO INTERNA (FILTRANTE)
• Controlar se os iltros de carvão ativado estão montados na coifa e, em caso contrário, aplicá-los como indicado nas instruções descritas
• Se estiver instalada, remover a válvula de não retorno montada na ligação de saída do ar da coifa (efetuar a operação contrária do que foi indicado nestas
C
instruções na pág. 4).
E
Fase pág. 5
• Inserir a extensão (H) no chaminé (G) (Fig.
(parte reservada somente a pessoal qualiicado para a montagem da coifa)
COIFA DE VERSÃO COM EVACUAÇÃO EXTERNA (ASPIRANTE)

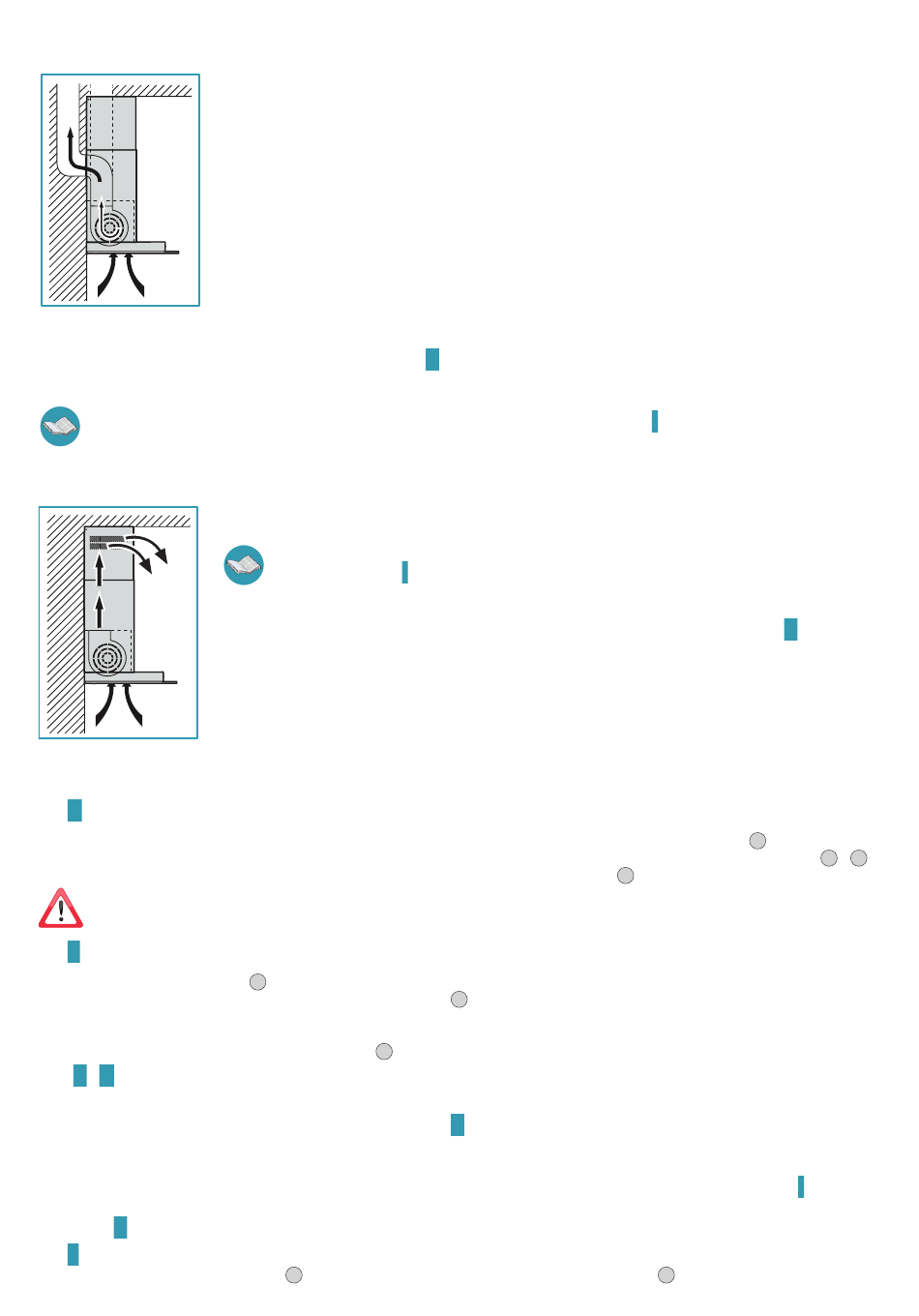

Nessa versão, os fumos e os vapores da cozinha são direcionados para o exterior através de um tubo de descarga.
A ligação de saída de ar, saliente na parte superior da coifa, deve ser conectada com um tubo que conduz os fumos e os
vapores para uma saída externa.
Não conectar o aparelho a condutos de descarga de fumos produzidos pela combustão (por exemplo: caldeiras,
chaminés, etc.) e respeitar obrigatoriamente as normas em vigor sobre a descarga do ar no lado externo.
O tubo de saída de fumos deve haver:
- um diâmetro não inferior ao diâmetro da coifa;
- uma leve inclinação para baixo (queda) nos traçados horizontais para evitar que, em caso de condensação, esta saia pelo
exaustor;
- o número mínimo indispensável de curvas;
- comprimento mínimo indispensável (tubagens longas e com curvas diversas podem reduzir a capacidade de aspiração
da coifa e originar vibrações da válvula de não retorno).
Se o tubo de saída de fumos passar por ambientes frios como o sótão, por exemplo, é possível que ocorra a formação de
água de condensação devido às diferenças de temperatura. Neste caso, é necessário isolar a tubagem.
3 /h será fornecida uma válvula de não retorno cuja função é impedir a troca de ar com o ambiente externo quando a
COIFA NA VERSÃO RECIRCULAÇÃO INTERNA (FILTRANTE)
Nessa versão, o ar passa através dos iltros de carvão ativado para ser puriicado e é reciclado no ambiente da cozinha.
Controlar se os iltros de carvão ativado estão montados na coifa e, em caso contrário, aplicá-los como indicado
nas instruções descritas
Se a coifa for predisposta na versão iltrante, a válvula de não retorno não deve ser montada: removê-la se estiver instalada
na ligação de saída do ar do motor (efetuar a operação ao contrário do que foi indicado nas instruções
(parte reservada somente a pessoal qualiicado para a montagem da coifa)
).
