DAMPAFVOER
(deel uitsluitend voorbehouden voor personeel gekwaliiceerd voor de montage van de kap)
Bij kappen uitgerust met een motor 800m
neer de kap niet werkt: raadpleeg de instructies
Wanneer de keukenkap samen met andere toestellen wordt gebruikt die gebruik maken van gas of andere brandstofen, moet in de kamer vol-
doende ventilatie worden voorzien volgens de geldende normen.
Bij deze versie moeten de actieve koolstoilters worden verwijderd; raadpleeg de instructies
Speciieke bepaling voor Duitsland: wanneer de keukenkap en toestellen gevoed met andere energie dan elektriciteit simultaan in werking zijn, mag de negatieve druk
in de kamer niet meer dan 4 Pa (4 x 10-5 bar) bedragen.

INSTRUCTIES VOOR DE MONTAGE

A
Fase pag. 4
• Plaats de steunstaaf (S) op de installatiemuur, op een hoogte (H) boven het kookfornuis zoals aangegeven in de afbeelding (Afb.
• Controleer de horizontale uitlijning met een waterpas en markeer de 2 boorpunten op de uiteinden van de steunstaaf (Afb.
• Boor de gaten, steek 2 expansiepluggen van ø 8mm erin en bevestig de staaf met de bijhorende schroeven (V1) (Afb.
De bevestigingskit (schroeven, pluggen en beugels) die bij de kap is meegeleverd, kan alleen worden gebruikt op muren in metselwerk:
indien het nodig is om de kap op muren in ander materiaal te installeren, moet u andere bevestigingssystemen in beschouwing nemen, rekening
houdend met de weerstand van de muur en het gewicht van de kap (aangegeven op pag. 2).
B
Fase pag. 4
• Maak de kap vast op de steunstaaf (Afb.
• Regel de uitlijning van de kap via de schroeven van de bevestigingshaken (Afb.
schroef (C) regelt de verticale verschuiving.
• Om te vermijden dat de kap loskomt door een druk eronder, moet u de kap aan de muur vastmaken met expansiepluggen en bijhorende schroeven (V2),
gebruik hiervoor de voorziene gaten aan de achterkant van de kap (Afb.
C D
Fasen en pag. 4
KAP IN VERSIE MET EXTERNE EVACUATIE (ZUIGKAP)
• Indien u dit wenst, kunt u de terugslagklep (M) installeren, zoals in afbeelding
• Sluit de koppeling van de luchtuitlaat van de kap aan op de externe afvoer met behulp van een geschikte buis.
KAP IN VERSIE MET INTERNE RECIRCULATIE (FILTERKAP)
• Controleer of de actieve koolstoilters op de kap gemonteerd zijn. Als dit niet het geval is, moet u ze aanbrengen zoals aangegeven in de instructies
pag. 6.
• Indien de terugslagklep, gemonteerd op de koppeling van de luchtuitlaat van de kap geïnstalleerd is, moet u die verwijderen (voer de handelingen be-
C
schreven in de instructies op pag. 4 in omgekeerde zin uit).

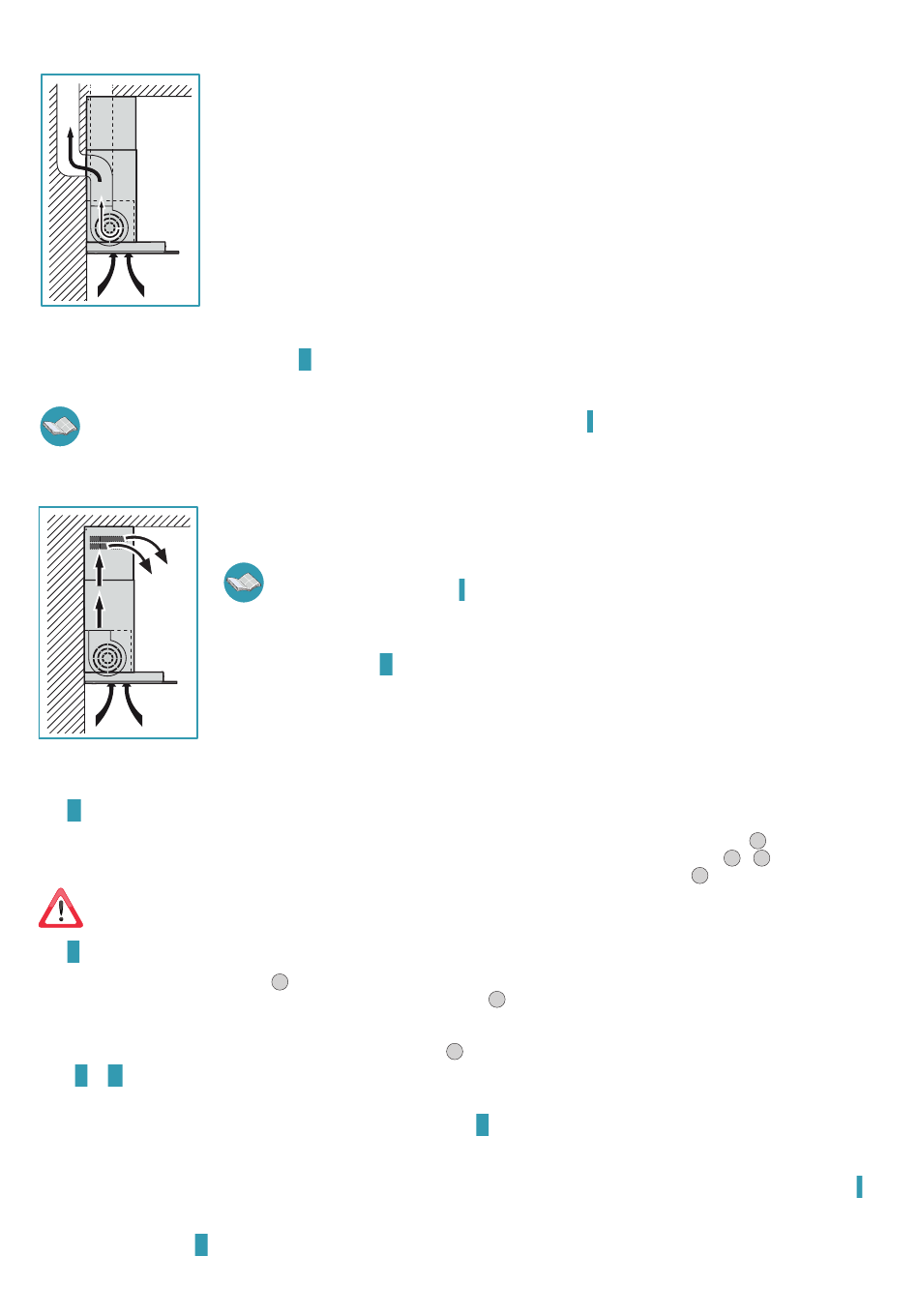

KAP IN VERSIE MET EXTERNE EVACUATIE (ZUIGKAP)
In deze versie worden de keukendampen via een afvoerbuis naar buiten afgevoerd.
De koppeling van de luchtuitlaat die aan de bovenkant van de kap uitsteekt, moet worden aangesloten op een buis die de
dampen naar een externe uitlaat voert.
Sluit het toestel niet aan op afvoerleidingen voor rook afkomstig van verbranding (vb. ketels, open haard, enz.) en
respecteer absoluut de geldende normen inzake afvoer van de lucht naar buiten.
De buis voor afvoer van de dampen moet:
- een diameter hebben die niet kleiner mag zijn dan die van de koppeling van de kap;
- in de horizontale stukken een lichte inclinatie naar beneden (valrichting) hebben, om te vermijden dat er condens in de
kap terug vloeit indien er condensvorming optreedt;
- een minimumaantal noodzakelijke bochten hebben;
- een noodzakelijke minimale lengte hebben (lange leidingen en leidingen met veel bochten kunnen het aanzuigvermo-
gen van de kap beperken en de terugslagklep doen trillen).
Indien de dampafvoerbuis door koude ruimtes loopt, zoals zolders enz., is het mogelijk dat er zich condenswater vormt, te
wijten aan eventuele temperatuurschommelingen. In dit geval dient u de leiding te isoleren.
3 /u wordt een terugslagklep voorzien, die dient om te beletten dat er lucht van buiten naar binnen stroomt wan-
C
op pag. 4 voor de montage.
KAP IN VERSIE MET INTERNE RECIRCULATIE (FILTERKAP)
Bij deze versie passeert de lucht door de actieve koolstoilters om gezuiverd te worden en wordt de lucht in de keuken-
ruimte gerecycled.
Controleer of de actieve koolstoilters op de kap gemonteerd zijn. Als dit niet het geval is, moet u ze aanbrengen
zoals aangegeven in de instructies
Indien de kap in ilterversie wordt voorzien, mag de terugslagklep niet gemonteerd worden: verwijder deze klep indien ze
eventueel aanwezig is op de koppeling van de luchtuitlaat van de motor (voer de handelingen in omgekeerde zin uit zoals
C
beschreven in de instructies op pag. 4).
(deel uitsluitend voorbehouden voor personeel gekwaliiceerd voor de montage van de kap)
).
1
I
op pag. 6 voor de verwijdering.
I
op pag. 6.
). De bovenste schroef (B) regelt de afstand tot de muur, de onderste
2
).
3
C
is aangegeven.
