Mode d'emploi

1. Appuyer sur le bouton
marche / arrêt (ON/OFF) pour
allumer l'instrument. Toutes les
DEL vont clignoter pendant les
2 premières secondes. Seule la
DEL d'alimentation doit rester
illuminée.
Ne pas utiliser l'instrument si
une des DEL ne fonctionne pas.
2. Le sommet de la marque
« » sur chaque pince alligator
est le centre de chaque
conducteur de mesure.

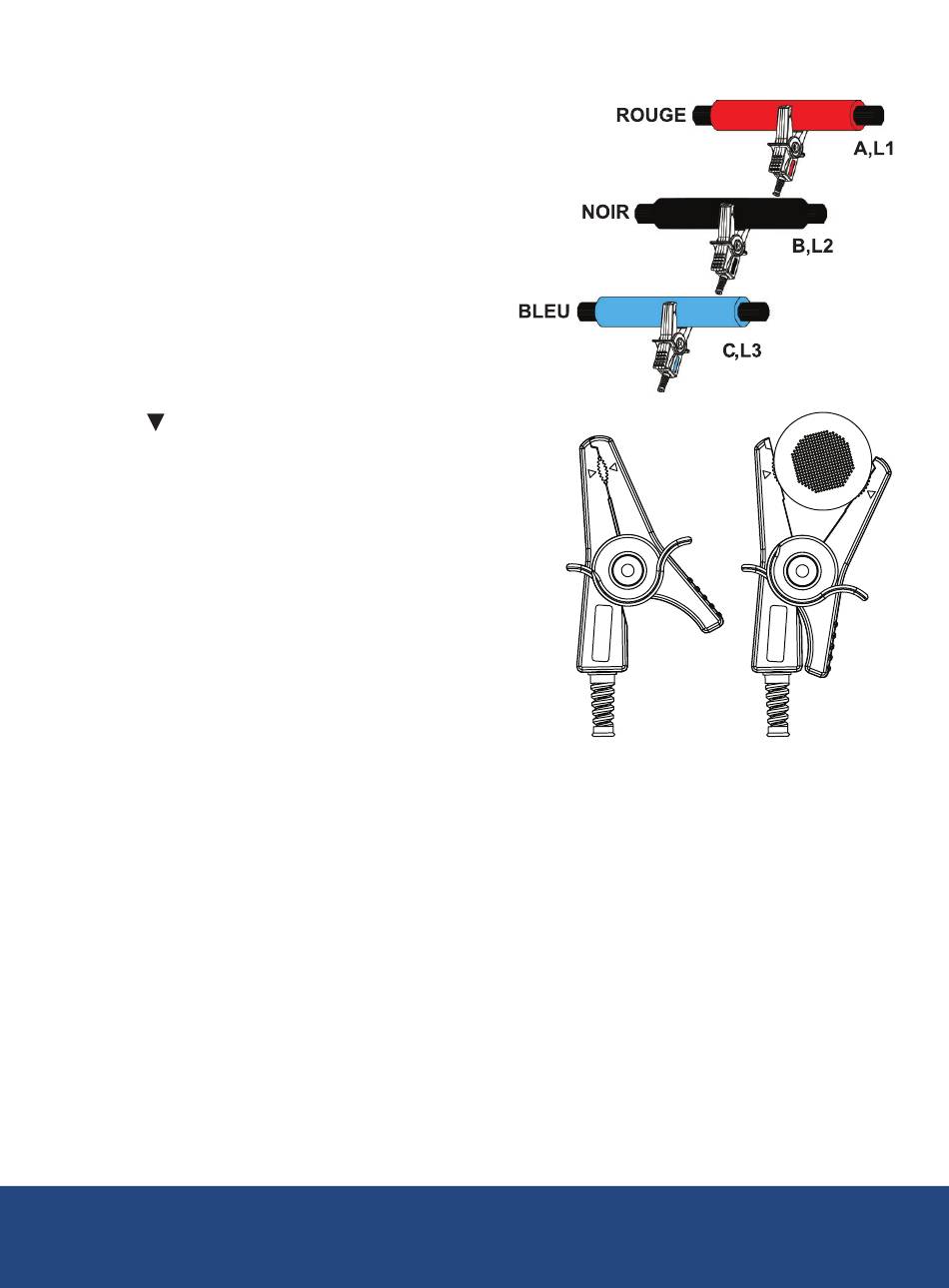

Connecter les pinces, tel
qu'illustré :
Rouge sur L1, phase-A. Noir
sur L2, phase-B. Bleu sur L3,
phase-C.
3. Mesurer en premier un
conducteur AC75V couvert,
pour confirmer que chaque
DEL énergisée s'illumine.
4. La présence de fils énergisés, et la séquence de phase, sont
indiquées par une indication à DEL, et par un
avertisseur sonore.
5. Les DEL A, B et C s'illuminent toujours alors que l'instrument
détecte une phase énergisée.
6. DEL CW ILLUMINÉE = séquence de phase correcte.
7. DEL CCW ILLUMINÉE = séquence de phase incorrecte.
8. Le diamètre maximal du câble à tester est de 30 mm.
