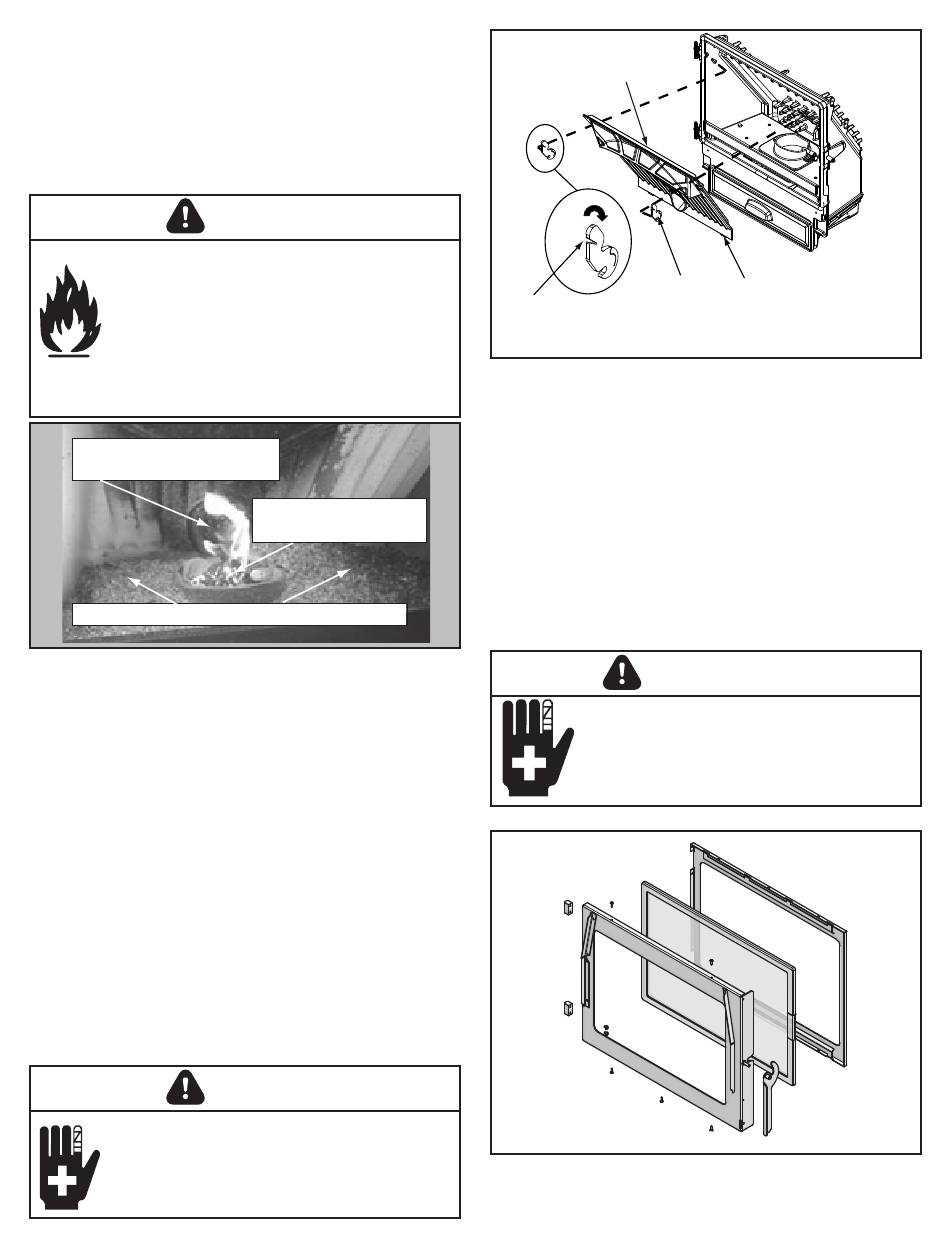

E. E ntretien lié aux combustibles à forte
teneur en cendres
• Fréquence : Tous les jours
• Par : Propriétaire du domicile
Si l'accumulation de cendres dépasse la moitié du pot de
combustion ou si les scories collent aux parois du pot à
feu, on n'effectue pas suffisamment de cycles du plancher
du pot de combustion.
Risque d'incendie et de fumée!
• Les combustibles à forte teneur en cendres ou
un entretien inadéquat peuvent faire en sorte que
le pot de combustion se remplit trop. Suivez la
procédure d'arrêt appropriée si l'accumulation de
cendres dépasse la moitié du pot de combustion.
• Sinon, de la fumée et de la suie pourraient
s'échapper, ou un feu pourrait se produire dans
la trémie.
Les granulés remontent
dans le tube d'alimentation
Accumulation de cendres dans la boîte à feu
Figure 24.1
F. Retrait du déflecteur
1. L'appareil doit être complètement arrêté et refroidi, avec le
ventilateur d'échappement arrêté.
2. Ouvrez la porte.
3. Le déflecteur se trouve dans la partie intérieure supérieure
de la boîte à feu.
4. Retirez le déflecteur en plaçant un tournevis plat dans la
fente des loquets se trouvant dans les coins supérieurs et
en les faisant tourner vers le bas. Le bas du loquet tombera
vers l'avant, s'éloignant du poteau. Soulevez le déflecteur,
puis tirez-le vers vous (Figure 24.2).
5. Pour remettre le déflecteur en place, repérez les deux onglets
de positionnement situés derrière le bord inférieur, puis
basculez le déflecteur vers le haut, en le mettant en place.
6. Le déflecteur doit être centré dans la boîte à feu avant de
fermer les loquets. S'il n'est pas centré, le loquet glissera
entre le déflecteur et le côté de la boîte à feu plutôt que de
bien s'emboîter.
7. Le bas des loquets s'emboîtera au-dessus des poteaux.
En utilisant un tournevis, faites tourner le haut du loquet
vers le haut pour le verrouiller en place.
La fonte est très dense.
Le déflecteur est fait de fonte et est donc très
lourd; il peut être difficile à manipuler. Nettoyez
et préparez votre zone de travail avant
de commencer.
24
AVERTISSEMENT
Creuset de combustion
trop plein
AVERTISSEMENT
Déflecteur
Insérez un tournevis plat dans la
section en V et poussez vers le bas;
le bas du loquet tombera vers l'avant
en s'éloignant du poteau.
Figure 24.2
G. Remplacement de la vitre
1. Ouvrez la face en la faisant pivoter et retirez la porte
de l'appareil en la soulevant des goupilles de charnière.
Placez-la face vers le bas sur une surface plate.
2. En utilisant un tournevis cruciforme, retirez les 4 vis;
2 en haut et 2 en bas. Retirez le support de métal, puis
retirez la vitre (Figure 24.3).
3. Remplacez par une vitre et un joint neuf.
4. Posez à nouveau les quatre vis dans le support de métal.
5. Réinstallez la porte par-dessus les goupilles de charnière
et fermez la façade.
• La vitre est faite de vitrocéramique haute
température de 5 mm d'épaisseur.
• Ne la remplacez pas par tout autre matériau.
• Un autre matériau pourrait éclater et
causer des blessures.
Figure 24.3
7080-803C
Loquets
Onglets de positionnement –
1 de chaque côté
S'emboîtent derrière
le bord inférieur
AVERTISSEMENT
11/21
