Manuels Connexes pour PCE PCE-228
Sommaire des Matières pour PCE PCE-228

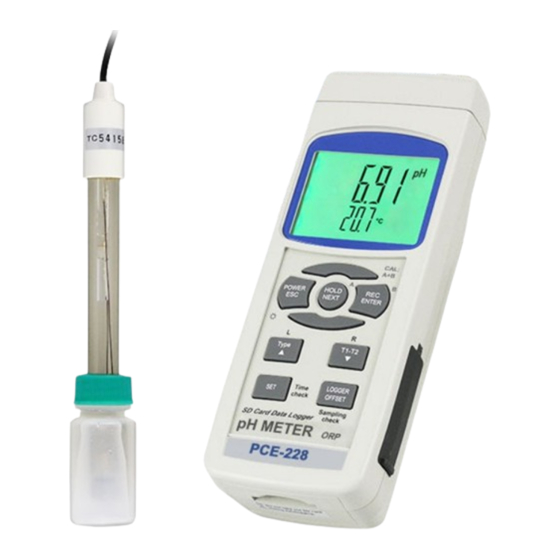

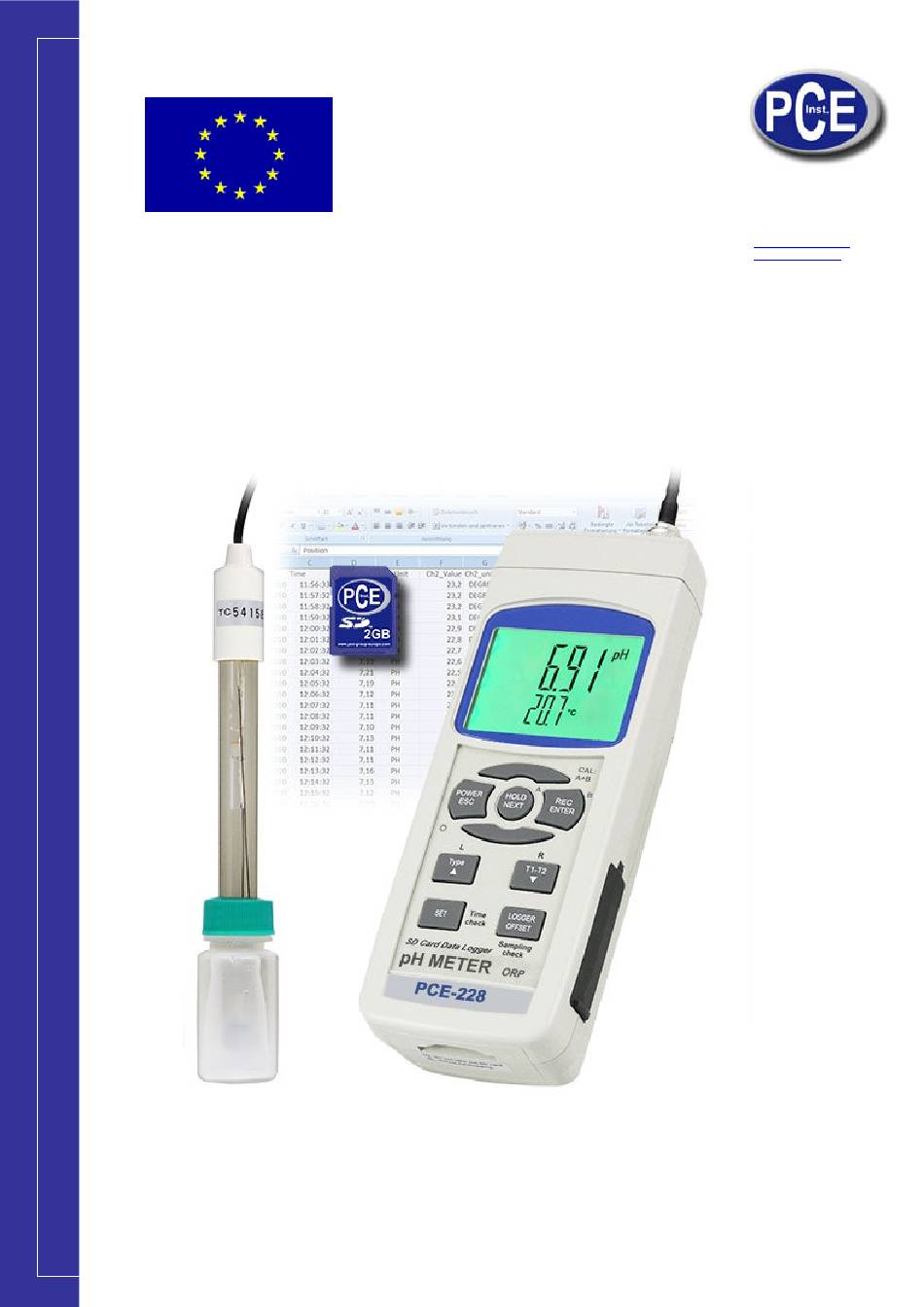

- Page 1 C/ Mayor, 53 - Bajo 02500 Tobarra Albacete-España Tel. : +34 967 543 548 Fax: +34 967 543 542 info@pce-iberica.es www.pce-france.fr Notice d’emploi Mesureur de pH PCE-228...
-
Page 2: Table Des Matières
Notice d’emploi www.pce-france.fr TABLE DES MATIÈRES 1. CARACTÉRISTIQUES ......................2 2. CARACTERISTIQUES ......................3 2-1 Caractéristiques Générales ..................... 3 2-2 Caractéristiques Electriques ................... 4 3. DESCRIPTION DU PANNEAU DE CONTRÔLE ..............5 4. MESURE DU pH/mV ET PROCESSUS DE CALIBRAGE ............6 4-1 Mesure du pH (compensation de la température manuelle) ........ -
Page 3: Caracteristiques
Notice d’emploi www.pce-france.fr * Data hold, enregistrement de la lecture max. et min. * Circuit du micro-ordinateur, haute précision. * Alimenté par 6 batteries UM3/AA (1.5 V) ou par un adaptateur DC 9V. * Interface RS232/USB PC COMPUTER. * Grande variété d’applications: conditionnement de l’eau, des aquariums, boissons, élevages de poissons, processus d’aliments, photographie, laboratoire, industrie du papier, industrie de galvanisation, contrôle de qualité, collèges et écoles. -
Page 4: Caractéristiques Electriques
Notice d’emploi www.pce-france.fr 0 à 50 ℃. Température d’usage Moins de 85% d’humidité relative Humidité d’usage Alimentation * 6 piles alcalines ou de haute résistance DC 1.5 V(UM3, AA) ou équivalent. * Adaptateur DC 9V. (L’adaptateur AC/DC est optionnel). Courant d’alimentation Opération normale (w/o carte SD enregistrant des... -
Page 5: Description Du Panneau De Contrôle
Notice d’emploi www.pce-france.fr Mesure Plage Résolution Précision 0 à 14 pH 0.01 pH ± (0.02 pH + 2 d) mV ( ORP ) 0 à 1999 mV 1 mV ± (0.5% + 2 d) * la précision du pH est uniquement basée sur le calibrage du mesureur. -
Page 6: Mesure Du Ph/Mv Et Processus De Calibrage
Notice d’emploi www.pce-france.fr 4. MESURE DU pH/mV et PROCESSUS DE CALIBRAGE Les fonctions du mesureur sont par défaut les suivantes: * L’unité de l’écran se règle au pH * L’unité de température se règle en ℃. * Manuelle ATC (sans connecter la sonde ATC) * Déconnexion automatique... - Page 7 Notice d’emploi www.pce-france.fr Appareil nécessaire pour le calibrage 1) ELECTRODE de pH (optionnel). 2) Solutions de pH ( optionnels ). Processus de calibrage 1) Préparez l’électrode de pH (optionnel), installez la “prise de la sonde” (4-1, Fig. 2) dans la “prise de pH/BNC" (3-16, Fig.
-
Page 8: Autres Fonctions
Notice d’emploi www.pce-france.fr * Après avoir sélectionné l’écran a, b ou c, ajoutez la solution correspondante, par exemple: L’écran b devra utiliser la solution standard de pH 7.00 L’écran a devra utiliser la solution standard pH 4.00 Appuyez sur la touche " Enter " (3-4, Fig. 1) pour garder et finaliser le processus de calibrage Si vous sélectionnez l’écran d, appuyez sur la touche "... -
Page 9: Enregistreur De Données Manuel
Notice d’emploi www.pce-france.fr exemple "20.6" "1000.53" . Mais dans certains continents (Europe...) on utilise une " , " comme point décimal, par exemple " 20, 6 " "1000,53". Dans cette situation, il faudra d’abord changer le point décimal, voir les détails du réglage du point décimal dans le chapitre 8-6. -
Page 10: Vérifier L'information De La Durée D'échantillonnage
Notice d’emploi www.pce-france.fr 6-5 Vérifier l’information de la durée d’échantillonnage Pendant la mesure normale (sans utiliser l’enregistreur de données), si vous appuyez une fois sur la touche “Sampling” (3-8, Fig. 1), l’écran inférieur indiquera la durée d’échantillonnage. 6-6 SD Structure de la carte de données 1) En utilisant la carte SD pour la première fois, la carte SD créera une route: PHA01... -
Page 11: Configuration Avancée
Notice d’emploi www.pce-france.fr Ecran de données EXCEL (exemple 2) Ecran de données Excel (exemple 3, graphique) 8. CONFIGURATION AVANCÉE Sans exécuter la fonction de l’enregistreur de données, appuyez sur la touche " SET " (3-8, Fig. 1) sans cesse pendant deux secondes au moins pour entrer dans le mode “Configuration avancée”. -
Page 12: Configurer L'horloge / Calendrier (Année/Mois/Jour, Heure/Minute/Seconde)
Notice d’emploi www.pce-france.fr Note: Pendant l’exécution de la fonction de " Configuration avancée " si vous appuyez une fois sur la touche " ESC " (3-3, Fig. 1) vous sortirez de cette fonction et retournerez à l’écran normal. 8-1 Format de la carte de mémoire SD Quand l’écran inférieur indique "... -
Page 13: Connecter / Déconnecter Le Son D'avertissement
Notice d’emploi www.pce-france.fr 8-5 Connecter / Déconnecter le son d’avertissement Quand " bEEP " apparaît sur l’écran 1) Utilisez la touche " ▲ " (3-5, Fig. 1) ou " ▼” (3-6, Fig. 1) pour sélectionner entre " yES " ou “no ". -
Page 14: Alimentation Avec Un Adaptateur Dc
Notice d’emploi www.pce-france.fr 9. ALIMENTATION AVEC UN ADAPTATEUR DC Le mesureur peut aussi être alimenté par un adaptateur optionnel de DC de 9V. Insérez la prise de l’adaptateur dans la prise d’entrée de l’adaptateur DC 9V (3-13, Fig. 1). Le mesureur sera allumé en permanence quand vous utiliserez l’adaptateur DC. -
Page 15: Accessoires Supplémentaires
Notice d’emploi www.pce-france.fr Bauds 9600 Parité Sans parité Data bit no. 8 Data bits Stop bit 1 Stop bit 13. ACCESSOIRES SUPPLÉMENTAIRES Câble RS232 * Câble d’interface de l’ordinateur. UPCB-02 * Il s’utilise pour connecter le mesureur à l’ordinateur (Port COM). -
Page 16: Brevet
Notice d’emploi www.pce-france.fr 14. BREVET Le mesureur possède un brevet ou est en attente de l’obtenir dans les pays suivants: ALLEMAGNE Nr. 20 2008 016 337.4 JAPON 3151214 TAIWAN M 358970 M 359043 CHINE ZL 2008 2 0189918.5 ZL 2008 2 0189917.0...
