DEScRIPTION géNéRALE
Le Megger
®
DLRO
®
200 est un ohmmètre basse résistance alimenté en
courant alternatif, conçu pour mesurer les résistances en courant continu
dans les bas milliohms ou les microhms à l'aide d'une intensité maximale
de mesure de 200 A c.c. L'intensité maximale de mesure disponible
dépend de l'alimentation électrique, de la résistance des cordons d'essai
et de la résistance de l'élément à tester. Tous les détails sont disponibles
dans la section CARACTERISTIQUES TECHNIQUES, plus loin dans ce
manuel.
L'entrée du fil de sortie électrique est située sur le panneau latéral à
gauche étant marquée de « 100-265 V ac, 25 A maximum, 50/60 Hz »
pour le DLRO200, ou 115 V CA 10 A max. 50/60 Hz pour le DLRO200-
115. L'interrupteur principal est situé à côté de l'entrée du fil de sortie

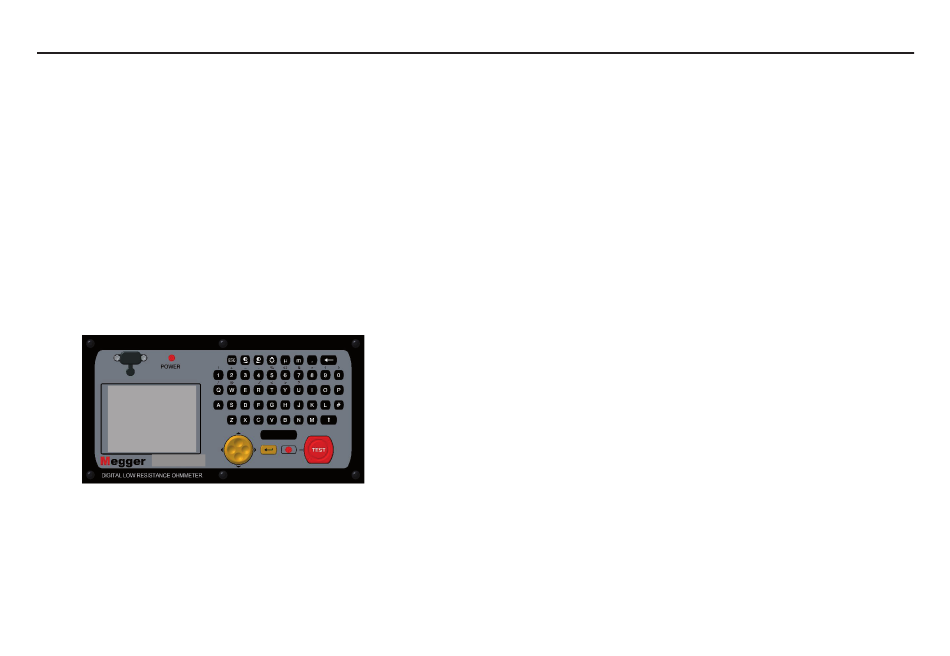

électrique. Toutes les autres commandes sont montées sur le panneau
de devant, comme montré ci-dessous. Si la terre de la prise n'est pas
adéquate, l'instrument refusera de démarrer, l'écran restera vide. Une
prise de terre additionelle est fournie sur le côté gauche de l'instrument.
DLRO 200
Principe de fonctionnement
L'intensité voulue est fixée avant que le test commence. Lorsque l'on
appuie sur le bouton TEST, après un court délai, le courant augmente
jusqu'à l'intensité réglée, la tension détectée entre les cordons "P" est
mesurée, et l'intensité redescend alors à zéro.
Le fonctionnement est contrôlé à l'aide d'une manette à deux axes et du
4
système de menus qui apparaît sur l'afficheur à cristaux liquides rétro-
éclairé. Le clavier sert à régler l'intensité de mesure voulue et à ajouter
des notes qui pourront être stockées avec les résultats des tests dans la
mémoire embarquée, pour être par la suite téléchargés via la prise RS232
fournie. La résistance mesurée, l'intensité de mesure réelle et la tension
mesurée sont clairement présentées sur l'afficheur une fois le test terminé.
L'utilisation d'une technique de mesure à quatre bornes retranche la
résistance des cordons d'essai de la valeur mesurée, bien que l'utilisation
de cordons de courant légers puisse empêcher le DLRO200 de produire
la pleine intensité demandée. Dans ce cas, l'instrument produira la plus
haute intensité possible en prenant en compte la résistance des cordons
de courant et de l'élément à tester.
Avant qu'un test puisse démarrer, le contact des cordons d'essai de
potentiel est suivi pour veiller à ce qu'un bon contact soit présent. Ceci
réduit le risque de lectures erronées et prévient la production d'arcs
au point de contact, ce qui pourrait dans le cas contraire endommager
l'élément à tester et les contacts des cordons d'essai. Une mesure de
résistance prend environ 10 secondes.
Le DLRO200 est livré équipé d'une paire de cordons de courant de
5 mètres (16 pieds) terminés par de larges pinces, et de cordons de
potentiel plus légers. D'autres longueurs et terminaisons sont disponibles
sur demande.
Les grandes bornes C1 et C2 fournissent une basse tension (de zéro à 5
volts) qui est ajustée automatiquement pour produire le courant désiré
(de 10 A à 200 A). C1 est la borne positive. Cette tension CC est redressée
à une alternance et non filtrée dans le DLRO200, l'inductance de la
connexion d'essai fournissant du lissage suffisant pour le courant.
Le DLRO200-115 a un lissage supplémentaire dans l'appareil.
P1 et P2 sont les bornes de mesure de la tension. P1 est nominalement
positive, mais les raccordements peuvent être renversés sans affecter la
mesure. Chacune des quatre bornes flotte. Un avertissement sera donné
si des tensions dangereuses sont reliées à n'importe quelle borne (C ou P)
par rapport à la terre.
