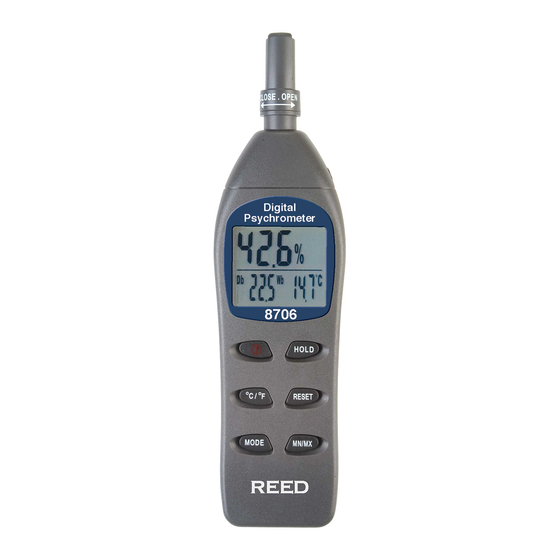

- Page 1 8706 Modèle Psychromètre numérique Manuel d’utilisation reedinstruments 1.800.561.8187 information@itm.com www. .com...
-
Page 2: Table Des Matières
Un instrument dont ne peuvent se passer les ingénieurs en CVCA. Nul besoin d’effectuer la rotation de l’instrument ou de se référer au diagramme. Pour service ou information sur ce produit ou tout autre produit REED, . communiquez avec REED Instruments à l’adresse info@reedinstruments.com. reedinstruments 1.800.561.8187... -
Page 3: Caractéristiques
Caractéristiques • Mesure l’humidité, le réservoir mouillé, le point de rosée, la . température de l’air en plus des températures de la sonde externe (requiert la sonde 87P6) • Affichage simultané du % HR, de la température et du point de rosée ou du réservoir mouillé... -
Page 4: Spécifications
Spécifications: FONCTION GAMME RÉSOLUTION PRÉCISION Humidité: 0 à 100% HR 0.1% HR ±3% HR Point de rosée: -109.7 à 122°F/ 0.1°F/°C ±3% -78.7 à 50°C Rés. mouillé: -69 à 122°F/ 0.1°F/°C ±3% -21.6 à 50°C Temp. interne: -4 à 122°F/ 0.1°F/°C ±1°F/0.6°C -20 à... -
Page 5: Description De L'instrument
Description de l'instrument 1) Touche , marche/arrêt 2) Touche °C/°F, . commutation entre °C et °F 3) Touche MODE, . commutation entre Db & DP . réservoir (Db=température de l’air) mouillé Température 4) Touche de retenue HOLD,. externe a) Affichage de retenue. + HOLD = mode d’éveil . -
Page 6: Procédures De Mesurage
Procédures de mesurage AvERTISSEMENT Le fait de brancher une sonde externe lorsque l’instrument est en marche peut causer une erreur «ER 5» au mode min. ou max. des températures externes. Presser la touche de remise en marche «RESET» pour enlever l’erreur. Arrêt automatique (fonction de veilleuse) L’unité... -
Page 7: Retenue De Données
Fonction de retenue de données 1. Appuyer sur la touche de retenue «HOLD» jusqu’à ce que les lettres (HLD) apparaissent sur l’afficheur. 2. La lecture courante est maintenant retenue et ne changera que lorsque la fonction de retenue sera annulée (voir croquis D). 3. -
Page 8: Température Externe
Fonction de température externe 1. Brancher la sonde externe facultative (modèle 87P6) à l’instrument. 2. Appuyer sur la touche de remise en marche «RESET» jusqu’à ce que les lettres «Ex» apparaissent sur l’afficheur. L’instrument affichera la température de la sonde externe. Voir croquis F. Croquis F Note: Si la sonde n’est pas branchée à... -
Page 9: Étalonnage
AvERTISSEMENT Pendant que vous vérifiez la valeur Min./Max. pour obtenir le «Ex», ne replacez pas la sonde, sinon vous aurez un code d’erreur. Si vous ne bran- chez pas la sonde dans l’embout avant de mettre l’instrument en marche, le code d’erreur apparaîtra aussi lorsque vous vérifierez la valeur Min./Max. Note: Une pile faible peut avoir pour effet de donner des lectures . -
Page 10: Dépannage
Dépannage L’instrument est en marche mais l’afficheur ne fonctionne pas: A. Assurez-vous que vous avez appuyé sur la touche. pendant . plus d’une seconde B. Vérifiez si les piles sont en place et qu’elles sont installées . correctement (dans les bonnes polarités). C. -
Page 11: Remplacement Des Piles
Une preuve d’achat est exigée pour les réparations couvertes par la garantie. La garantie devi- ent nulle si l’instrument a été ouvert. Pour service ou information sur ce produit ou tout autre produit REED, communiquez avec REED Instruments à l’adresse info@reedinstruments.com. reedinstruments 1.800.561.8187... - Page 12 Notes _________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ reedinstruments 1.800.561.8187 information@itm.com www. .com...
