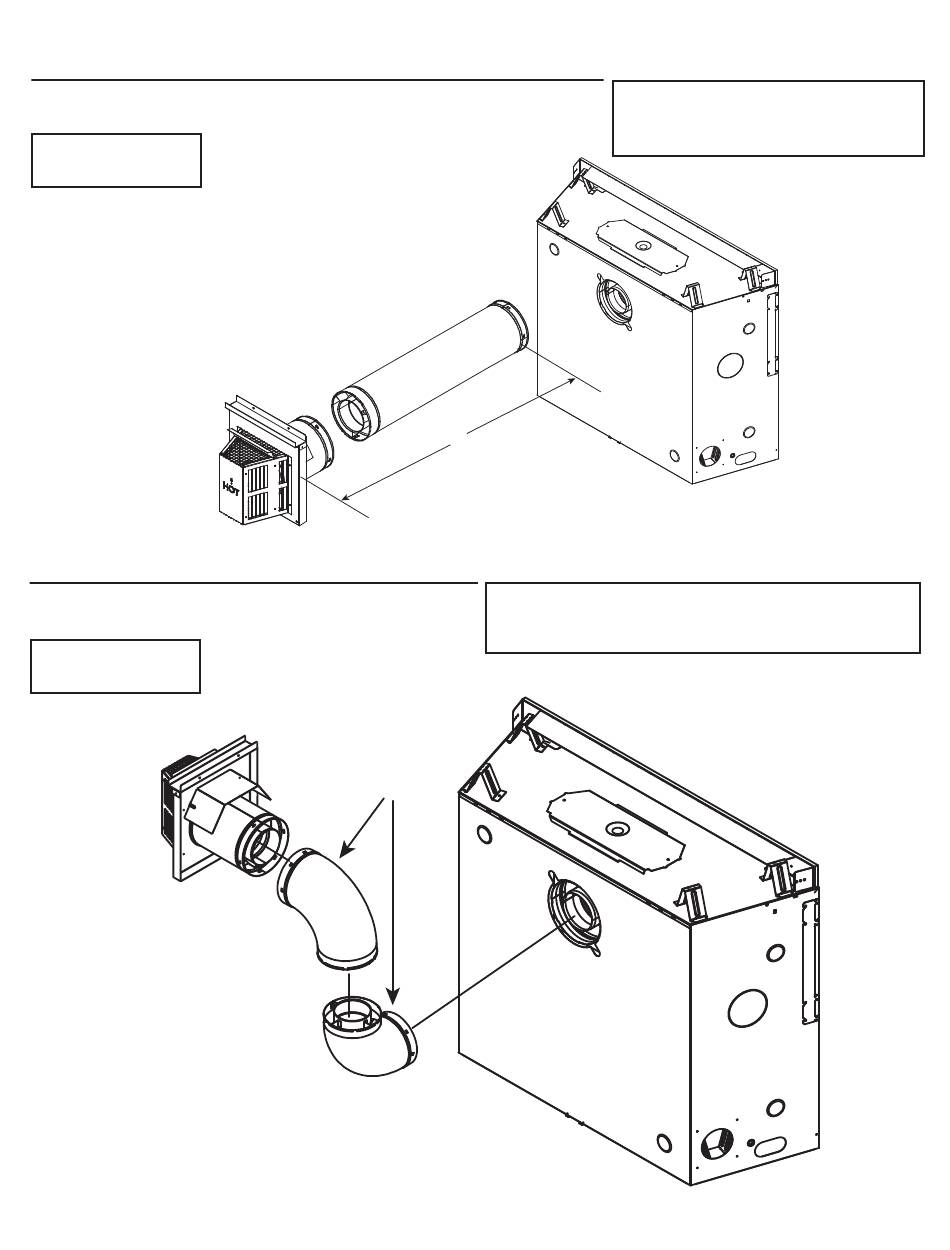

Conduit d'évacuation arrière – extrémité horizontale
Aucun coude
Remarque : Utilisez
uniquement les composants
de la série DVP.
Figure 4.20
Deux coudes de 90º
Remarque : Utilisez
uniquement les composants
de la série DVP.
Figure 4.21
34
COUDES DE
90 DEGRÉS
Heat & Glo • SL-3X/5X/7X/9X-IFT (-G, -TG, -S) Manuel d'installation • 2633-980BFR • 6/20
H
1
Doit utiliser deux coudes à 90º pour les installations en coin. L'utilisation
de deux coudes de 90º dans une installation en coin influencera les
exigences d'espacement. Voir la section 3.B. L'utilisation de coudes
de 45º n'est pas permise.
TOUS LES MODÈLES
H
= 610 mm (24 po) maximum
1
