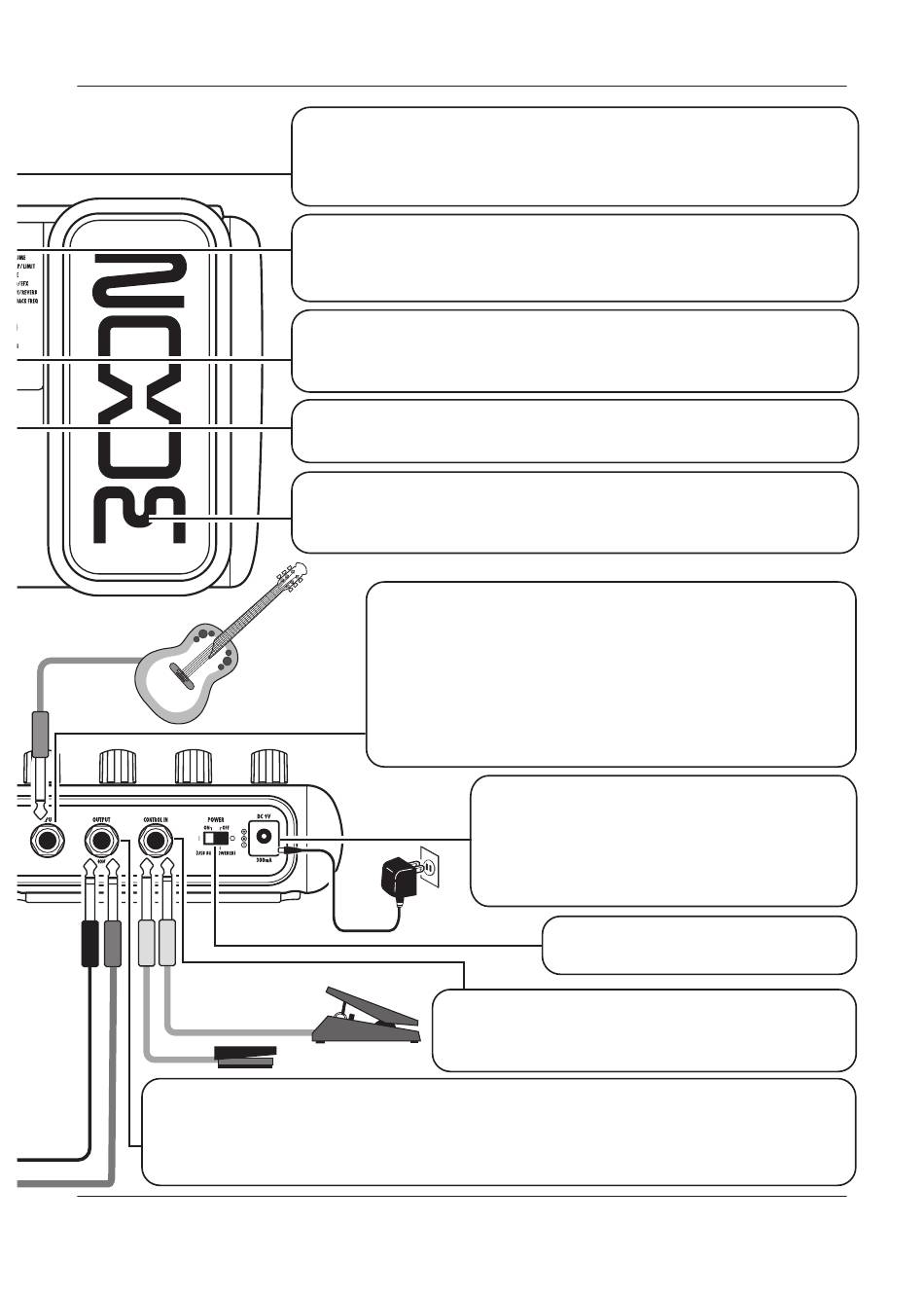

Prise [OUTPUT/PHONES]
Cette prise jack stéréo sert au branchement d'un amplificateur de guitare ou d'un
système Hi-Fi. Il est aussi possible d'utiliser un câble en Y pour envoyer la sortie à
deux amplificateurs ou de brancher un casque stéréo à cette prise.
ZOOM A2.1u
Commandes de paramètres 1 - 3
Elles permettent de changer la valeur des paramètres d'effet ou de
la totalité du patch. Durant la lecture rythmique, elles permettent de
choisir un pattern, de régler le tempo et le volume du rythme.
Touche [PEDAL ASSIGN]
Permet de choisir la fonction de la pédale d'expression intégrée.
Une DEL allumée indique la fonction choisie.
Touche [MANUAL]
Fait alterner entre mode de jeu et mode manuel. La touche est
allumée quand l'A2.1u est en mode manuel.
Touche RHYTHM [R/P]
Sert à lancer/arrêter la lecture du rythme.
Pédale d'expression
Vous permet de régler le volume ou divers paramètres d'effet en
temps réel pendant le jeu.
Prise [INPUT]
Entrée servant à la connexion d'une guitare acoustique à
micro, d'une guitare électro-acoustique ou électrique.
NOTE
Quand vous utilisez une guitare à faible niveau de sortie,
le gain d'entrée de l'A2.1u peut être augmenté en
sélectionnant le mode à haut gain (HI-GAIN → p. 28).
AC adapter
Prise [CONTROL IN]
Sert à la connexion d'une pédale optionnelle,
commutateur (FS01) ou d'expression (FP01/FP02).
FS01
Commandes et fonctions/Connexions
Prise d'entrée d'alimentation 9V
Un adaptateur secteur (AD-0006 ZOOM)
avec une sortie nominale en CC 9V,
300 mA (moins sur la broche centrale) peut
être branché ici.
Interrupteur [POWER]
Allume/éteint l'unité.
