Montage
6.3.1
Montage des pièces rapportées
Montez les pièces suivantes sur l'appareil :
•
Un robinet d'arrêt avec collecteur d'impuretés pour le
raccordement au vase de coupure de réseau.
•
Un robinet d'arrêt pour le raccordement au système.
Procédez aux travaux de montage suivants :
1.
Tirez avec précaution le couvercle du boîtier avant.
2.
Retirez le couvercle supérieur du boîtier.
3.
Montez le robinet d'arrêt avec le collecteur d'impuretés et
l'anneau intermédiaire sur le raccord du vase de coupure de
réseau.
–
Veillez lors du serrage à ce que le clapet à flotteur du vase
de coupure de réseau ne soit pas décalé.
4.
Contrôlez la position verticale du clapet à flotteur pour éviter
une panne de fonctionnement.
5.
Montez le robinet d'arrêt sur le raccord de la pompe du système.
6.
Rallongez le trop-plein du vase de coupure de réseau.
–
Amenez la rallonge sur un écoulement.
7.
Placez le couvercle supérieur sur le boîtier.
8.
Amenez le couvercle du boîtier avant de l'appareil sur le boîtier.
Le montage des pièces est terminé.
6.3.2
Montage mural
Montez l'appareil au mur. À l'arrière du boîtier se trouvent des
alésages pour le montage mural.
Choisissez un moyen de fixation adapté en fonction des
conditions :
•
En fonction de la structure du mur.
•
En fonction du poids de l'appareil.
Remarque !
Lors du montage, veillez à ce que les robinets puissent être actionnés et à ce que les conduites puissent être raccordées.
16 — Français
Fillcontrol Auto Compact — 03.07.2016 - Rev. B

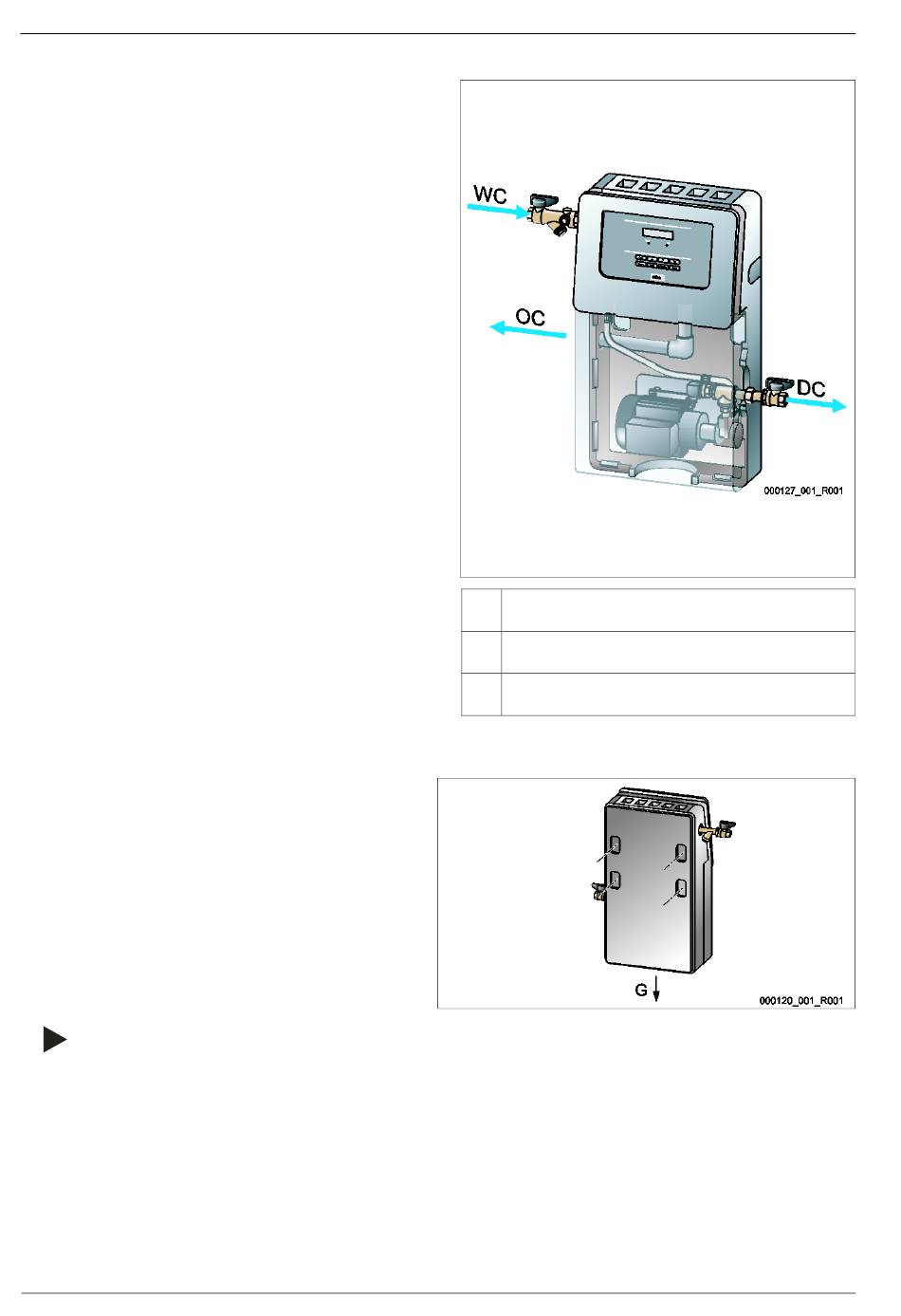

WC
Raccordement de la conduite de réalimentation au vase
de coupure de réseau
OC
Raccordement du trop-plein du vase de coupure de
réseau
DC
Raccordement de la conduite de réalimentation au
système
