Montage
Remarque !
Confirmez le montage et la mise en service dans les règles de l'art sur le
certificat de montage et de mise en service. Cette condition doit être
remplie afin de pouvoir recourir à la garantie.
–
Confiez la première mise en service ainsi que la maintenance
annuelle au service après-vente du fabricant Reflex.
6.1
Conditions préalables au montage
6.1.1
Contrôle de l'état à la livraison
Avant la livraison, l'appareil est minutieusement contrôlé et emballé. Durant le
transport, il n'est pas possible d'exclure des détériorations.
Procédez comme suit :
1.
Contrôlez la livraison à l'arrivée.
•
Exhaustivité
•
Dommages dus au transport.
2.
Documentez les dommages.
3.
Contactez le transporteur afin de signaler les dommages.
6.2
Préparatifs
Préparatifs pour le montage de l'appareil :
•
Local bien aéré à l'abri du gel.
–
Température ambiante entre 0 °C et 45 °C.
•
Possibilité de remplissage.
–
Mettez à disposition si besoin un raccord de remplissage DN 15 selon
DIN 1988 T 4.
•
Raccordement électrique : 230 V~, 50 Hz, 16 A avec interrupteur
différentiel monté en amont : courant de déclenchement 0,03 A.
6.3
Réalisation
ATTENTION
Dommages en cas de montage incorrect
L'appareil peut être exposé à des charges supplémentaires au niveau des
raccords de conduites ou des appareils de l'installation.
•
Veillez à un montage sans tension et sans oscillations des
raccordements tubulaires de l'appareil en direction de l'installation.
•
Si nécessaire, prévoyez un appui pour les conduites ou appareils.
Remarque !
Le démarrage de la pompe dans l'appareil provoque des vibrations. Ces
dernières transmettent des bruits dans les tuyaux de l'installation.
–
Raccordez de manière flexible les tuyaux aux raccords de
l'appareil.
Pour les systèmes avec un vase d'expansion de pression à membrane, l'appareil
doit être monté à proximité. Il est ainsi assuré que la pression de remplissage
nécessaire pour la réalimentation de l'eau est détectée par le capteur de pression
de l'appareil. La pression de remplissage dépend de la pression de service
minimale du système. Pour le calcul de la pression de service minimale, voir le
chapitre 7.2 "Détermination de la pression minimale de service P
commande" à la page 9.
Lors du montage, procédez aux travaux suivants :
1.
Positionnez l'appareil.
2.
Établissez les raccordements côté eau de l'appareil sur l'installation.
–
Utilisez pour les conduites les mêmes dimensions que les raccords de
l'appareil.
3.
Établissez si nécessaire les interfaces selon le schéma des bornes.
6 — Français

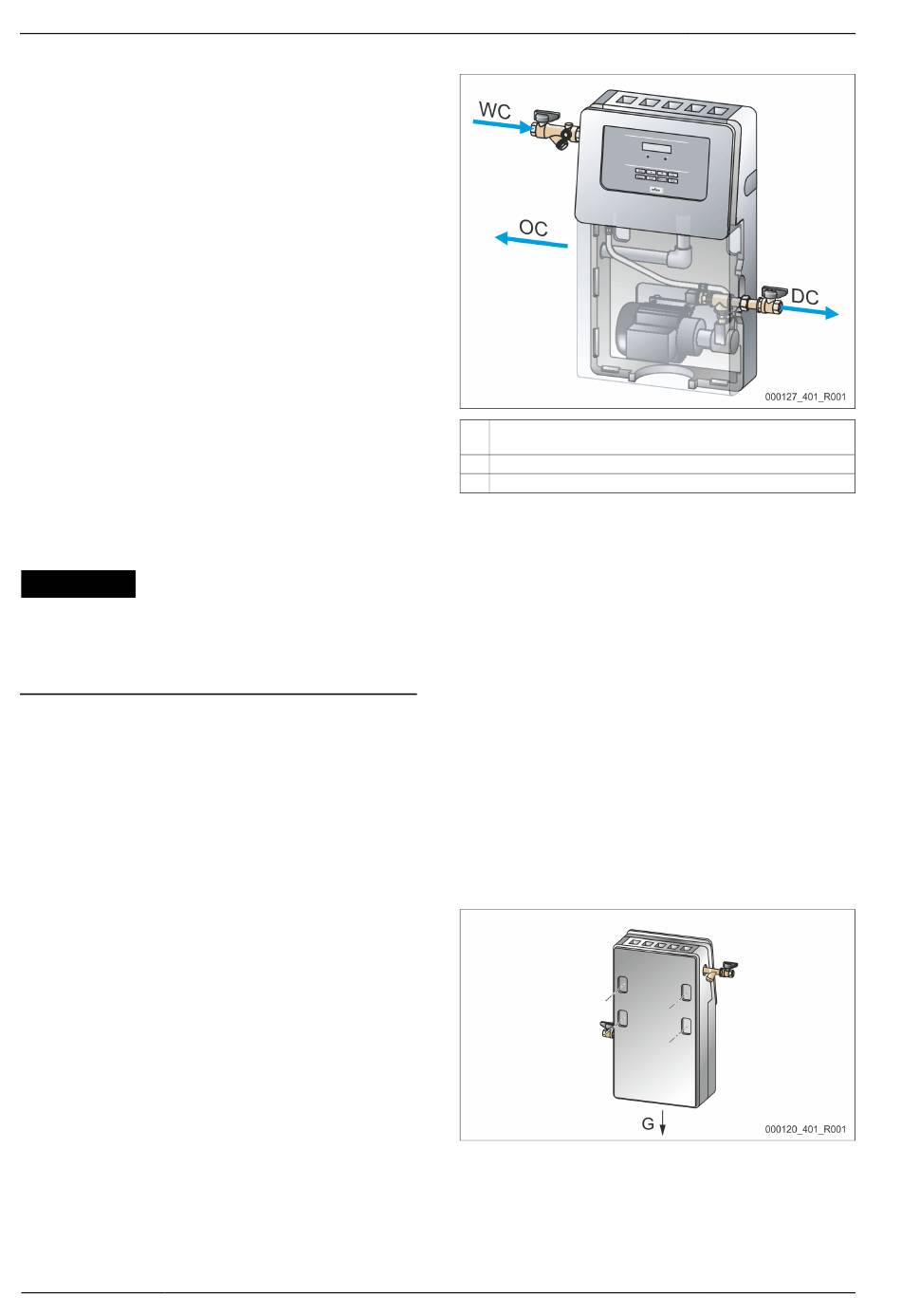

6.3.1
WC Raccordement de la conduite de réalimentation à la bouteille de
OC
DC
Montez les pièces détachées suivantes sur l'appareil :
•
Une vanne d'arrêt avec piège à particules pour le raccordement à la
bouteille de découplage.
•
Une vanne d'arrêt pour le raccordement à l'installation.
Procédez aux travaux de montage suivants :
1.
Retirez avec précaution le couvercle du boîtier avant.
2.
Retirez le couvercle supérieur du boîtier.
3.
Montez la vanne d'arrêt avec le piège à particules et l'anneau intermédiaire
sur le raccord de la bouteille de découplage.
–
4.
Contrôlez la position verticale du clapet à flotteur afin d'éviter une
défaillance.
5.
Montez la vanne d'arrêt sur le raccord de la pompe de l'installation.
6.
Rallongez le trop-plein de la bouteille de découplage.
–
7.
Placez le couvercle supérieur sur le boîtier.
8.
Amenez le couvercle du boîtier avant de l'appareil sur le boîtier.
Le montage des pièces détachées est terminé.
6.3.2
Montez l'appareil au mur. À l'arrière du boîtier se trouvent des alésages pour le
pour l'unité de
montage mural.
0
Choisissez un moyen de fixation adapté en fonction des conditions :
•
En fonction de la structure du mur.
•
En fonction du poids de l'appareil.
Fillcontrol Auto Compact — 20.10.2020 - Rev. D
Montage des pièces rapportées
découplage
Raccordement du trop-plein de la bouteille de découplage
Raccordement de la conduite de réalimentation à l'installation
Lors du serrage, veillez à ce que le clapet à flotteur de la bouteille de
découplage ne soit pas décalé.
Amenez la rallonge sur un écoulement.
Montage mural
Remarque !
Lors du montage, veillez à ce que les robinets puissent être actionnés et
à ce que les conduites puissent être raccordées.
