DIFFERENTS REGLAGES (UNIQUEMENT POUR RP2040)
AJUSTAGE DE LA HAUTEUR
(UNIQUEMENT POUR MODELE 2040)
Le Robo-Pong 2040 est construit de telle manière qu'il se trouve
au niveau de la table quand il est monté au fond de celle-ci.
Quand la position est exacte, les deux tiges de fixation assurent le
maintien du robot sous la surface et le plateau d'appui du récipi-
ent de balles est posé au-dessus. Si le robot n'est pas nivelé cor-
rectement, les balles ne roulent pas automatiquement dans les
bacs collecteurs de balles. Si tel est le cas, il est nécessaire de pro-
céder à un nivellement. Le premier ajustement possible serait de
niveler la surface de la table, en rajoutant des éléments sous ses
pieds jusqu'à ce que la table soit de niveau.
Si le problème n'est toujours pas résolu, il faut procéder à des
ajustements au robot même. Les tiges de fixation sont livrées avec
des embouts en caoutchouc en trois tailles différentes et avec qua-
tre rondelles d'espacement en caoutchouc pour adapter le robot à
des surfaces d'épaisseurs diverses et ainsi réussir à niveler la
table. Sur la partie supérieure des embouts en caoutchouc, est pré-
cisée l'épaisseur de la table pour laquelle ils peuvent servir. L'em-
bout le plus long est prévu pour les tables loisirs très fines. L'em-
bout moyen est prévu pour les tables normales et le petit embout
pour des tables de compétition (à partir de 25 mm).
En supplément à ces embouts de tailles différentes, sont
jointes 4 rondelles d'espacement en caoutchouc pour obtenir un
meilleur ajustement. Une ou deux de ces rondelles (selon néces-
sité) sont rajoutés aux embouts de caoutchouc avant que ces der-
niers soient mis par-dessus les extrémités des tiges de fixation.
Une autre raison pour laquelle votre robot n'est peut-être pas
nivelé de manière optimale est le fait qu'il ne soit pas posé cor-
rectement sur le nez d'ajustement. S'il l'est, la traverse du couver-
cle dorsale est posée avec exactitude sur le nez d'ajustement. Le
numéro de série de votre robot se trouve en haut sur la traverse
du couvercle dorsale.
CONSEIL: S'il est possible de régler la moitié de table à la-
quelle est fixé le robot et ce indépendamment de l'autre moitié,
vous pouvez alors incliner légèrement la table de sorte que les
balles roulent automatiquement dans le système de récupération
de balles. Si vous inclinez légèrement la table, vérifiez que vous
avez ajusté les embouts en caoutchouc, conformément aux indica-
tions précédentes. Pour ce cas précis, il peut s'avérer nécessaire de
choisir un embout en caoutchouc plus grand.
AJUSTEMENT DE LA TENSION DU FILET
(UNIQUEMENT POUR LES MODELES 2040)
Le système de récupération des balles doit être fixé au même niveau
ou légèrement en-dessous du niveau de la surface de la table. Si le
filet récupérateur est trop tendu, les deux plateaux collecteurs de
balles prennent une position légèrement en V. Il en résulte que les
deux extrémités des plateaux collecteurs se trouvent au-dessus du
niveau de la table. Pour résoudre ce problème, vous devez relâcher
les pattes auto-agrippantes de fixation, selon l'illustration 18, jusqu'à
ce que les récipients collecteurs de balles soient de nouveau en posi-
tion horizontale. Si cet ajustement n'est pas suffisant, vous pouvez
étirer doucement le filet récupérateur à l'aide de vos deux mains.
Le filet intercepteur (le filet noir avec des trous plus grands)
freine les balles, ce qui permet d'attraper un plus grand nombre de
balles. La dimension des trous est légèrement inférieure au diamè-
tre de la balle. Lors des frappes tendues, la balle traverse le filet et
tombe entre ce filet et le filet récupérateur dans les plateaux col-
lecteurs de balles.
Le filet intercepteur devrait être normalement moins tendu
pour améliorer le freinage. Si vous voulez entraîner des coups ten-
dus comme l'attaque terminale ou le top-spin rapide, nous vous
Table de
Plateau
tennis de table
support à
l'avant
10,11,12
Embouts en
caoutchouc
8,9
pour les
Branches
branches de
de fixation
fixation

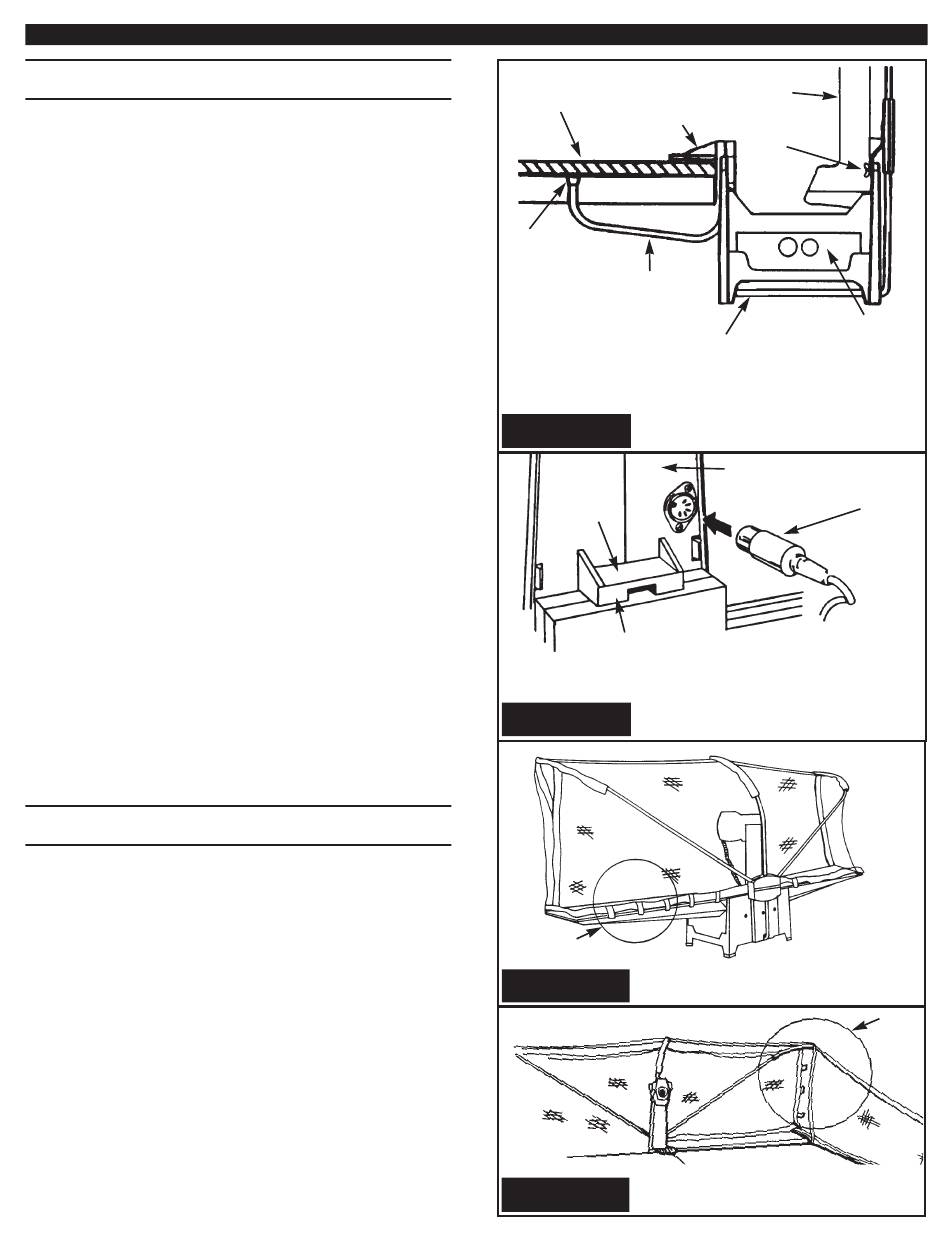

ILLUSTRATION 16
Séries #
Le robot est posé
correctement sur le nez
d'ajustement.
ILLUSTRATION 17
Pattes auto-
agrippantes
AJUSTEMENT DE LA TENSION DU FILET
ILLUSTRATION 18
AJUSTEMENT DE LA TENSION DES FILETS
ILLUSTRATION 19
13
5
Robot
32
Vis à
ailettes
Bac collecteur
(devrait être
nivelé)
FIXATION DU BAC COLLECTEUR
(UNIQUEMENT 2040)
Partie dorsale du robot
raccordement
À la boîte de
commande
NIVELLEMENT ET SÉRIES#
(UNIQUEMENT 2040)
PRINCIPAL (UNIQUEMENT 2040)
LATÉRAUX (UNIQUEMENT 2040)
8
Stoppeur
de balles
94
Câble de
Pattes
auto-
agrip-
pantes
