Il est recommandé de contrôler fréquemment les regards de nettoyage en tenant compte des heures de
fonctionnement, en évitant ainsi qu'il arrive à saturation de cendres.
Une fois les opérations de nettoyage terminées, vous devez vous assurer que les trappes de nettoyage
restent parfaitement fermées, car d'elles dépendent le bon fonctionnement du poêle.
5.9.

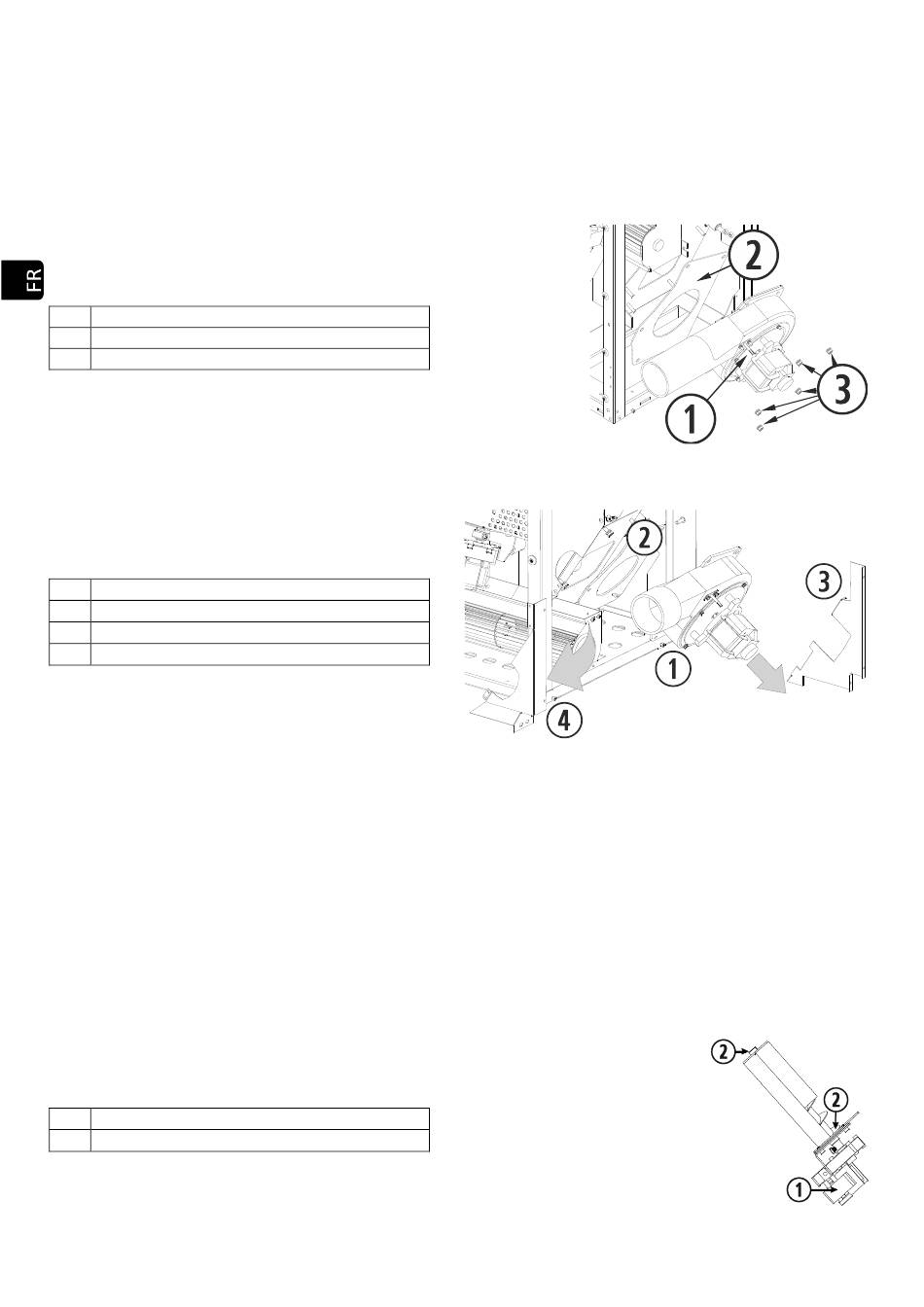

Nettoyage de la tuyauterie d'évacuation des gaz du poêle, collecteur de la sortie du gaz.
Pour un nettoyage optimal du collecteur de l'extracteur est conseillé de retirer l'extracteur lui-même, cela
vous donnera un accès complet pour un meilleur nettoyage. Une fois que vous avez déposé l'extracteur, le
nettoyer avec une brosse sèche, en accordant une attention particulière à la turbine et la carcasse.
Extracteur de sortie des gaz.
Écrous et rondelles (5 unités).
Joint de fibre en céramique (à remplacer).
Pour le modèles 5,5kW et 7kW, il faut enlever les plaques de la chambre de convection.
Extracteur de sortie des gaz.
Joint de fibre en céramique (à remplacer).
Plaque de la chambre de convection arrière.
Plaque de la chambre de convection avant.
Lors du remontage de l'extracteur est OBLIGATOIRE de remplacer le joint d'extracteur par un nouveau pour
en assurer l'étanchéité.
5.10. Démonter et nettoyer la tuyauterie d'évacuation des gaz.
Lorsque vous remonterez la tuyauterie d'évacuation des gaz, il faudra vous assurer qu'elle soit bien scellée,
avec du silicone de préférence. Si la tuyauterie dispose de joints d'étanchéité vous devez vérifier le bon état
et les remplacer si nécessaire.
5.11. Lubrifiez les bagues en laiton de la vis sans fin haut et en bas avec de la graisse, une petite quantité est
suffisante pour toute la saison. Uniquement dans le cas de bruit.
Vous avez accès à la bague inférieure par l'intérieur de la trémie, en vidant la totalité du combustible.
Pour accéder à la bague supérieure vous devez retirer la vis sans-fin de l'arrière du poêle, cette opération
n'est nécessaire seulement qu'en cas de bruit.
Moteur réducteur vis sans-fin.
Bague en laiton et point de lubrification.
51
Schéma 16
Schéma 17
Schéma 18
