Déballage
Retirez le plastique qui recouvre la centrale de traitement d'air.
Le NaviPad, le support du NaviPad, la sonde de soufflage, les poignées, les pieds de montage sont inclus à l'intérieur de
la centrale à la livraison. Une poignée est emballée sur le dessus de la centrale de traitement d'air.
L'armoire de commande Access est posée librement sur le toit de la centrale de traitement d'air
7

Raccordement des gaines

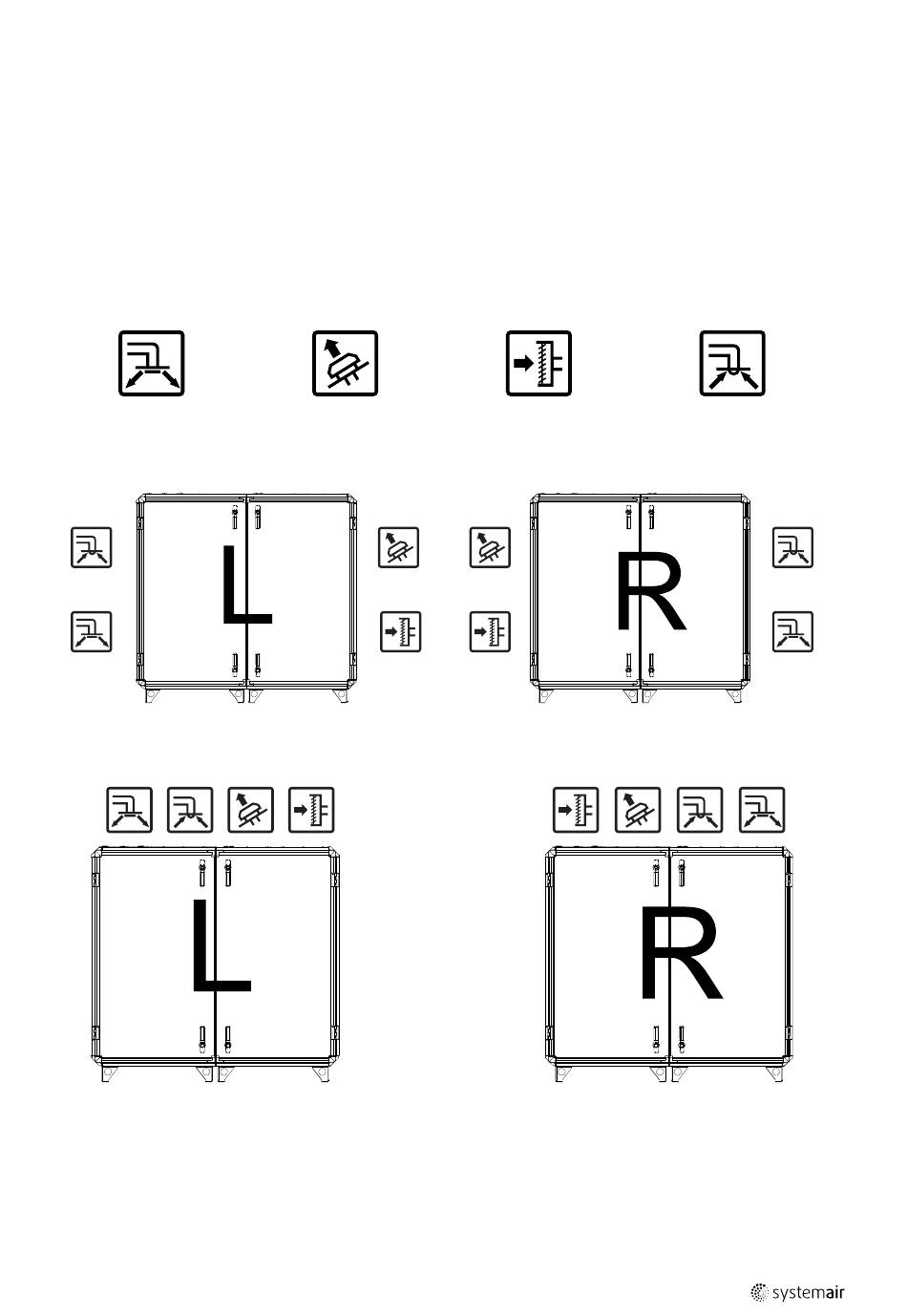

Gauche (L) et droite (R) indiquent la position du soufflage vu de la face d'accès.
Pour les centrales de traitement d'air équipées de gaines rectangulaires, des kits de raccordement à la gaine sont dispo-
nibles en accessoires sur le site www.systemair.com.
Air soufflé
7.1

Topvex SR

7.2

Topvex TR

2540505 | A002
Air rejeté
Fig. 4
Fig. 5
Air neuf
5
Déballage |
Air extrait
