Vapeur/différence de chaleur
(y compris vapeur nette)
Domaines d'application
Calcul de débit massique de vapeur et de la quantité de chaleur restituée lors de la conden-
sation de la vapeur dans un échangeur thermique.
En alternative, également calcul de quantité de chaleur (énergie) nécessaire au calcul du
débit massique et de la quantité de chaleur qui y est contenue. Pour ce faire, on tient compte
de l' é nergie de l' e au d' a limentation.
Grandeurs de mesure
Mesure de la pression et de la température immédiatement en amont et en aval d' u n échan-
geur thermique (ou générateur de vapeur). Le débit peut être mesuré dans la conduite de
vapeur ou dans celle d' e au (condensat ou eau d' a limentation).
En option on peut renoncer à une mesure de température dans le condensat (mesure de
vapeur nette).
Représentation/formule de calcul
(Exemple : mesure de différence de chaleur de vapeur, mode de fonctionnement "chauffage")

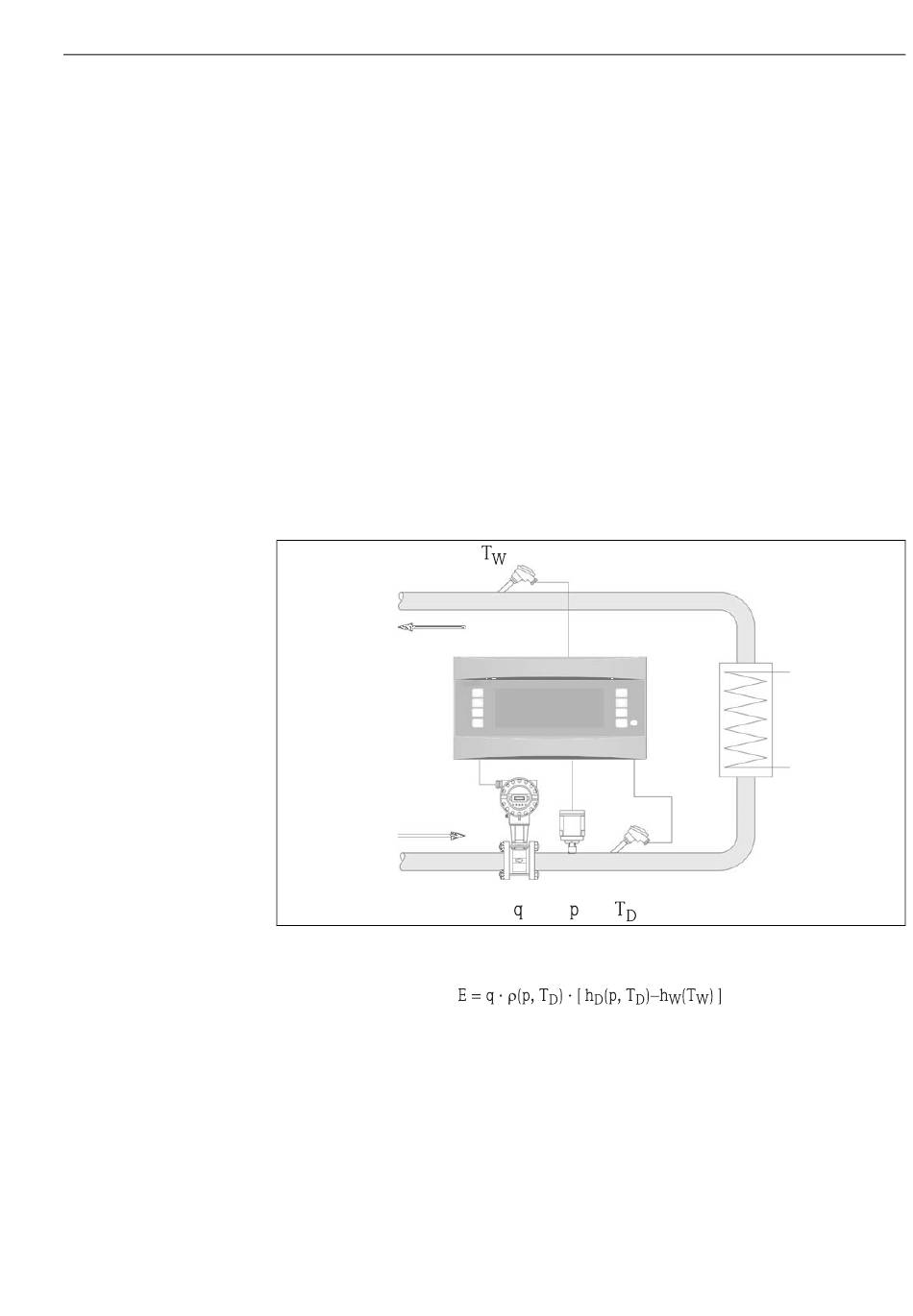

34: Application vapeur/différence de chaleur
E :
Quantité de chaleur
q :
Volume de service
ρ:
Densité
T
:
Température vapeur
D
Grandeurs d'entrée
• Conduite de vapeur :
Vapeur surchauffée: pression (p), température (T
• Conduite de condensat :
Température (T
)
W
• Mesure de débit (q) dans la conduite de vapeur ou de condensat
T
:
Température eau (condensat)
W
p :
Pression (vapeur)
h
:
Enthalpie spécifique de la vapeur
D
h
:
Enthalpie spécifique de l' e au
W
)
D
