8.

Affichage

Groupe 1
Masque d' a ffichage : 3 valeurs
Valeur 1 (...4) : débit massique, somme masse, total chaleur →
Groupe 2 : d' a près le schéma ci-dessus, sélectionner p. ex. Débit 1, Pression 1, Temp.
1.1, Débit de chaleur 1.
9. Quitter le Setup
En activant à plusieurs reprises ESC
Affichage
En activant une touche quelconque, on accède au menu principal et on peut sélectionner le
groupe souhaité avec valeurs d' a ffichage : Affichage -> Groupes -> Groupe 1. Tous les
groupes peuvent aussi être affichés automatiquement en alternance : Setup -> Affichage ->
Affichage alterné (se déplacer sous groupe 6 avec la flèche).
Lors de l' a pparition d' u n défaut l' a ffichage change de couleur (bleu/rouge). Des instructions
détaillées pour la suppression des défauts figurent dans le manuel de mise en service.
Exemple 2 : différentiel énergie-eau
Capteurs : 2 x TST90, Promag 50
1. Raccorder l' a ppareil à la tension d' a limentation (borne L/L+, 230 V)
2. Appuyer sur une touche quelconque → Setup (tous les paramètres)
3. Réglages d'appareil
Date-Heure (réglage de la date et de l' h eure) →
Unités système : régler l' u nité système (métrique, US, ' U tilisateur' )
4. Entrées débit (Débit 1)
Capteurs de débit : volume de service
Type de signal : 4...20 mA
Borne : sélectionner A10 et raccorder le Prowirl à A10(+)/11(-) (car signal actif)
Régler le début et la fin d' é chelle
5. Entrées température (Temp. 1.1 et Temp. 1.2)
Type de signal : Pt100
Type de capteur : 3 ou 4 fils
Sélectionner la borne de raccordement E1-6 et raccorder TST90 (Temp. 1.1) →
Sélectionner la borne de raccordement E3-8 et raccorder TST90 (Temp. 1.2) →

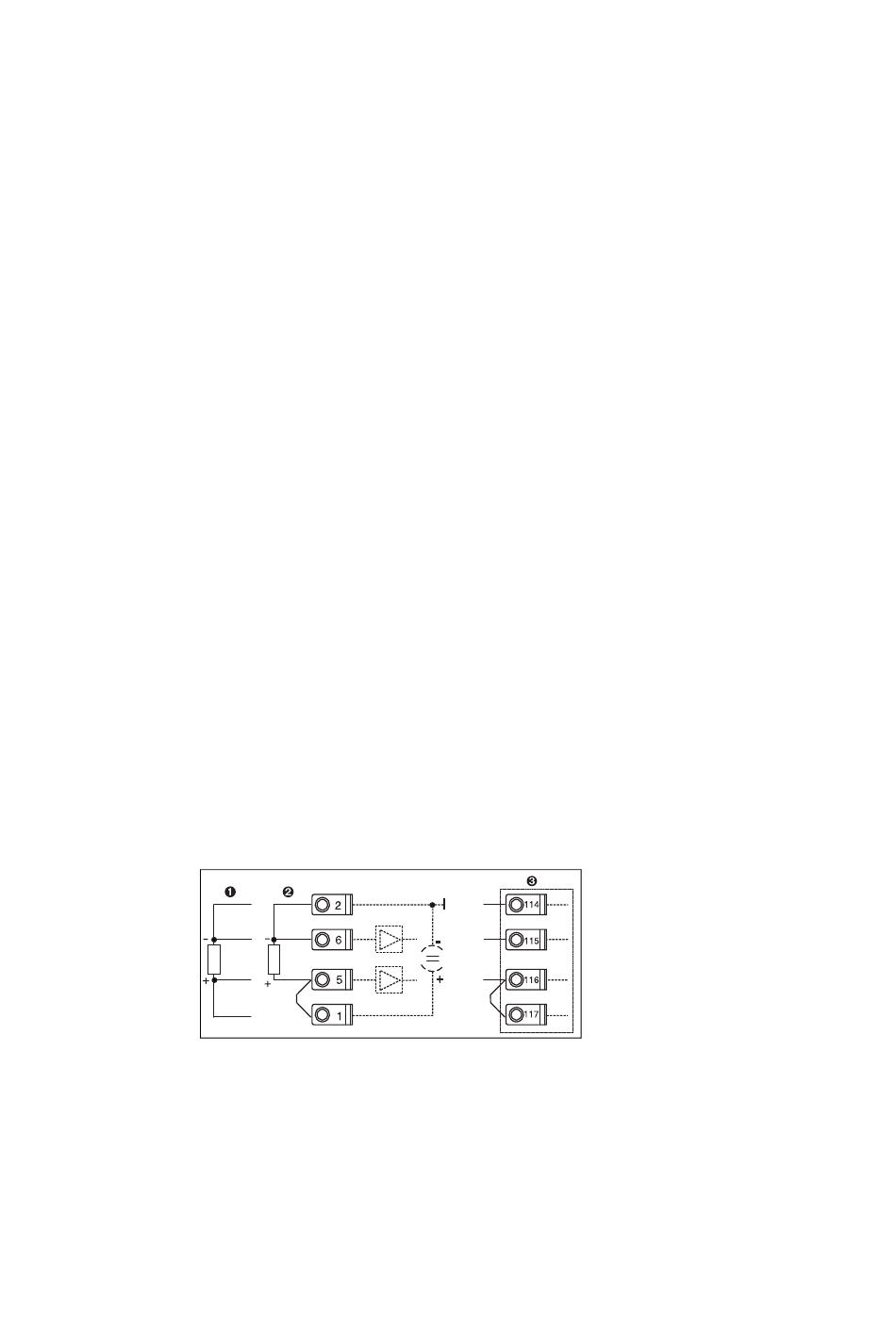

 2: Raccordement sonde de température, p. ex. à l' e ntrée 1 (Slot E I)
6. Applications
Application 1 : différentiel énergie-eau
Mode de fonctionnement : chauffage
Sélectionner "Débit 1"
Point d' i mplantation : froid (c' e st-à-dire retour d' e au)
Affecter les sondes de température 1.1 et 1.2 pour côtés chaud et froid.
7. Affichage
Groupe 1
Masque d' a ffichage : 3 valeurs
Z F
et en validant avec
Z
Pos. 1 : entrée 4 fils
Pos. 2 : entrée 3 fils
Pos. 3 : entrée 3 fils, p. ex. carte d' e xtension
optionnelle température (slot B I)
Z
, on quitte le Setup.
Z
Z Z
→
