Instructions condensées
Les informations constituent une sorte de fil conducteur permettant une mise en service
aisée de l' a ppareil ; elles comprennent les réglages indispensables, mais non les fonctions
spéciales (p. ex. tableaux, corrections etc).
Réglage d'une mesure - exemples de programmation
Exemple 1 : énergie de la vapeur (ou débit massique de vapeur)
Capteurs : DPO10 (diaphragme), Cerabar T, TR 10
1.
Raccorder l' a ppareil à la tension d' a limentation (borne L/L+, 230 V)
2.
Appuyer sur une touche quelconque → Setup (tous les paramètres)
3.
Réglages d'appareil
Date-Heure (réglage de la date et de l' h eure) →
Unités système : régler l' u nité système (métrique, US, ' U tilisateur' )
4.
Entrées → Débits spéciaux (pression diff. 1)
Point de mesure : pression différentielle
Capteur diff. : diaphragme (prise dans les angles)
Type de signal : 4...20 mA
Borne : sélectionner A10 et raccorder le transmetteur DP à la borne A10(-)/82(+) (car
signal passif)
Caractéristique : linéaire (régler la caractéristique linéaire aussi au transmetteur DP)
Régler le début et la fin d' é chelle (en mbar!)
Données relatives à la conduite : entrer le diam. intérieur de conduite et le rapport des
diamètres (ß) selon fiche technique du fabricant.
Si données conduite inconnues, pour capteur de débit : volume de service,
Caractéristique : linéaire (sur le transmetteur DP, régler la caractéristique à
extraction de racine carrée) et
5.
Entrées pression (pression 1)
Type de signal : p. ex. 4...20 mA
Borne : sélectionner A110 et raccorder le Cerabar T à la borne : A110(-)/A83(+) (signal
passif)
Type : sélectionner (mesure de pression) absolue ou relative
Régler le début et la fin d' é chelle du transmetteur de pression →
6.
Entrées température (Temp. 1.1)
Type de signal : Pt100
Type de capteur : 3 ou 4 fils
Sélectionner la borne de raccordement E1-6 et raccorder la sonde Pt100 →

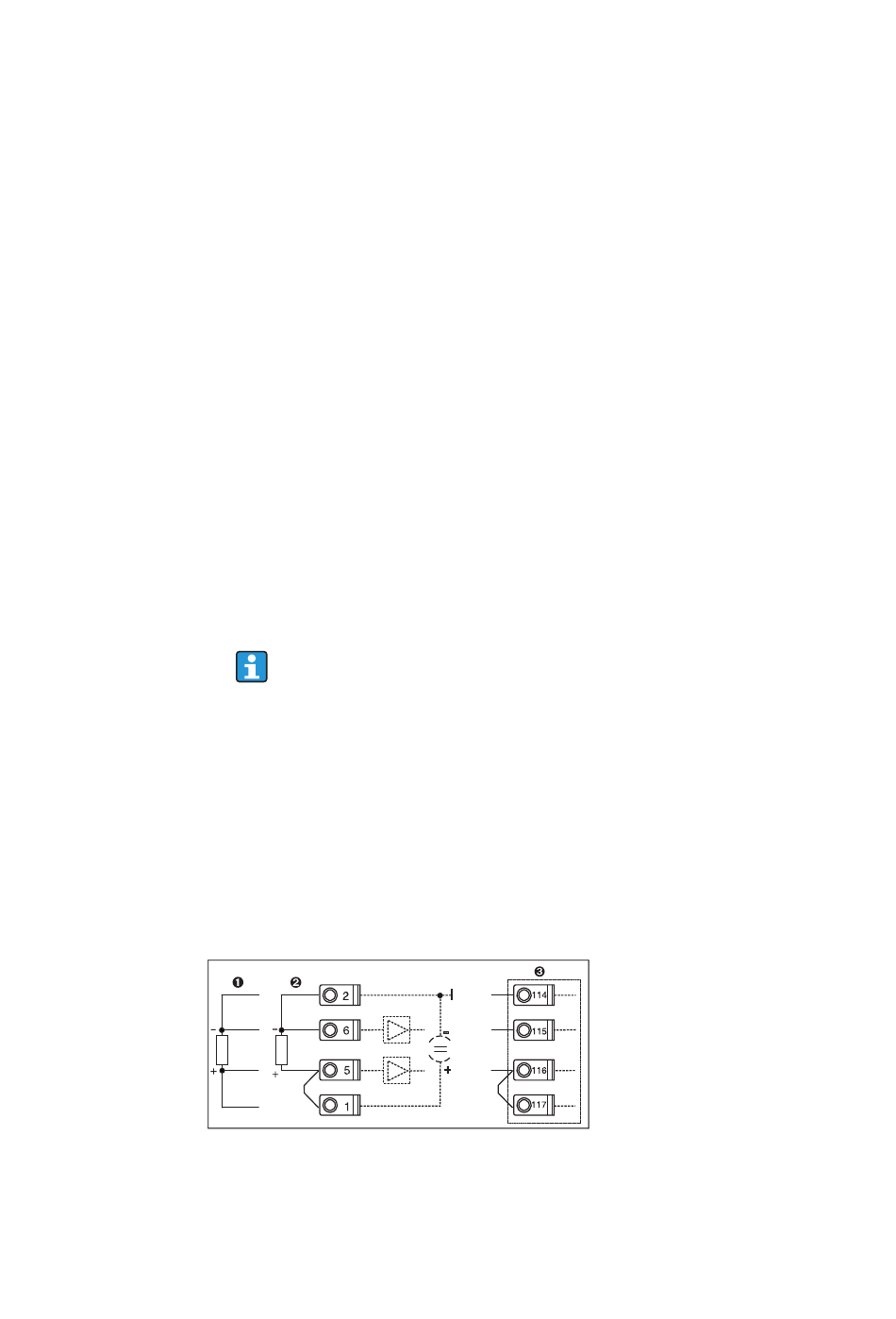

 1: Raccordement sonde de température, p. ex. à l' e ntrée 1 (Slot E I)
7.
Applications
Application 1 : énergie de la vapeur
Type de vapeur : vapeur surchauffée
Affecter le Débit 1, la Pression 1 et la Temp. 1.1 à la mesure de vapeur.
Z
Z
Pos. 1 : entrée 4 fils
Pos. 2 : entrée 3 fils
Pos. 3 : entrée 3 fils, p. ex. carte d' e xten-
sion optionnelle température (slot B I)
