3.7.1.
Passage du tuyau à vapeur et de la conduite de
condensat
Afin d'éviter un reflux de vapeur dans la conduite de con-
densat de la distance d'humidification, cette dernière doit
être équipée d'une boucle pour siphon.
2
A
1

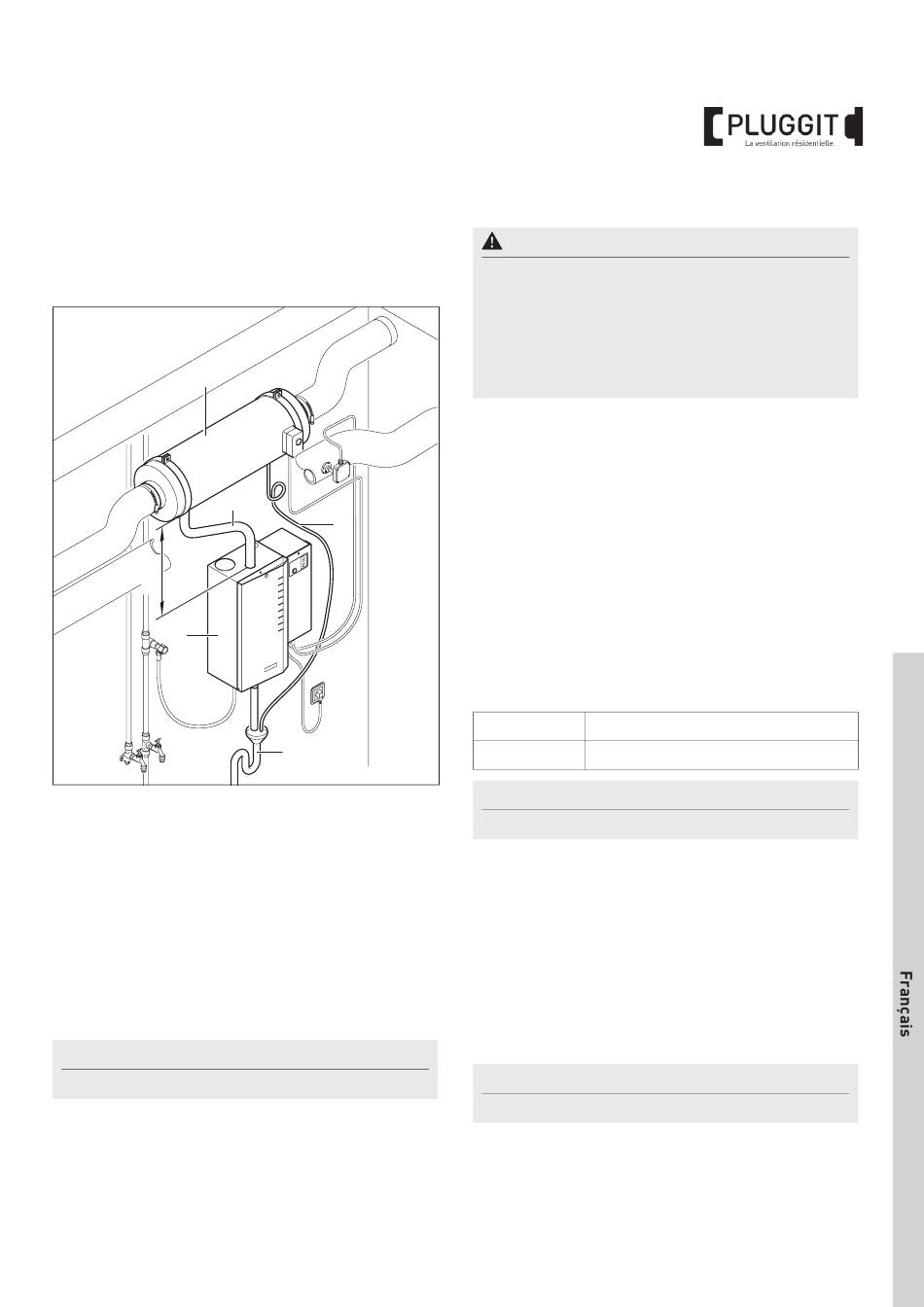

1 Humidificateur d'air AeroFresh Plus
2 Distance d'humidification
3 Tuyau à vapeur
4 Conduite de condensat de la distance d'humidification
5 Trémie ou siphon
1. Faire passer le tuyau à vapeur (3) et la conduite de con-
densat (4) dans une pente de 20 % minimum pour arriver
jusqu'à l'humidificateur d'air.
2. Amener les conduites de condensat jusqu'à la trémie
avec une boucle.
Remarque:
L'écart (A) doit être de 300 mm minimum.
3
4
5
M+P-26A-1018
3.8. RACCORDEMENT ÉLECTRIQUE
Risque de blessures:
Tous les travaux électriques doivent être réalisés
uniquement par du personnel spécialisé et qualifié.
Les raccords incorrects ou qui ne sont pas effec-
tués par un technicien spécialisé peuvent entraîner
des brûlures ou une surchauffe.
Toutes les conduites doivent être réalisées unique-
ment avec des lignes en cuivre.
3.8.1.
Raccorder l'humidificateur d'air
Brancher la fiche avec contact de protection de l'humidifi-
cateur d'air dans la prise électrique à fournir par le client.
3.8.2.
Raccorder les signaux de commande
L'humidificateur d'air est toujours commandé par un signal
du régulateur d'humidité interne.
Raccordement de la sonde hygrothermique externe (cap-
teur d'humidité)
Programmer le signal de régulation de la sonde hygrother-
mique dans le programme AdJ (cf. page 38).
Les signaux suivants peuvent être programmés :
Tension
0-10 V
Courant
4-20 mA (werksseitig)
Remarque:
Par défaut, le régulateur d'humidité interne est activé.
Raccordement du régulateur d'humidité interne
L'humidificateur d'air est déjà configuré à l'usine pour le
fonctionnement.
L'humidité relative est réglée sur 40 %.
Si nécessaire, les paramètres peuvent être modifiés (cf. à
partir de la page 37).
3.8.3.
Relais pour messages externes
Raccorder le contact du relais à la borne 9 et 10.
Remarque:
Ne pas raccorder une tension supérieure à 24 V CA.
Manuel d'utilisation et d'installation AeroFresh Plus
35
