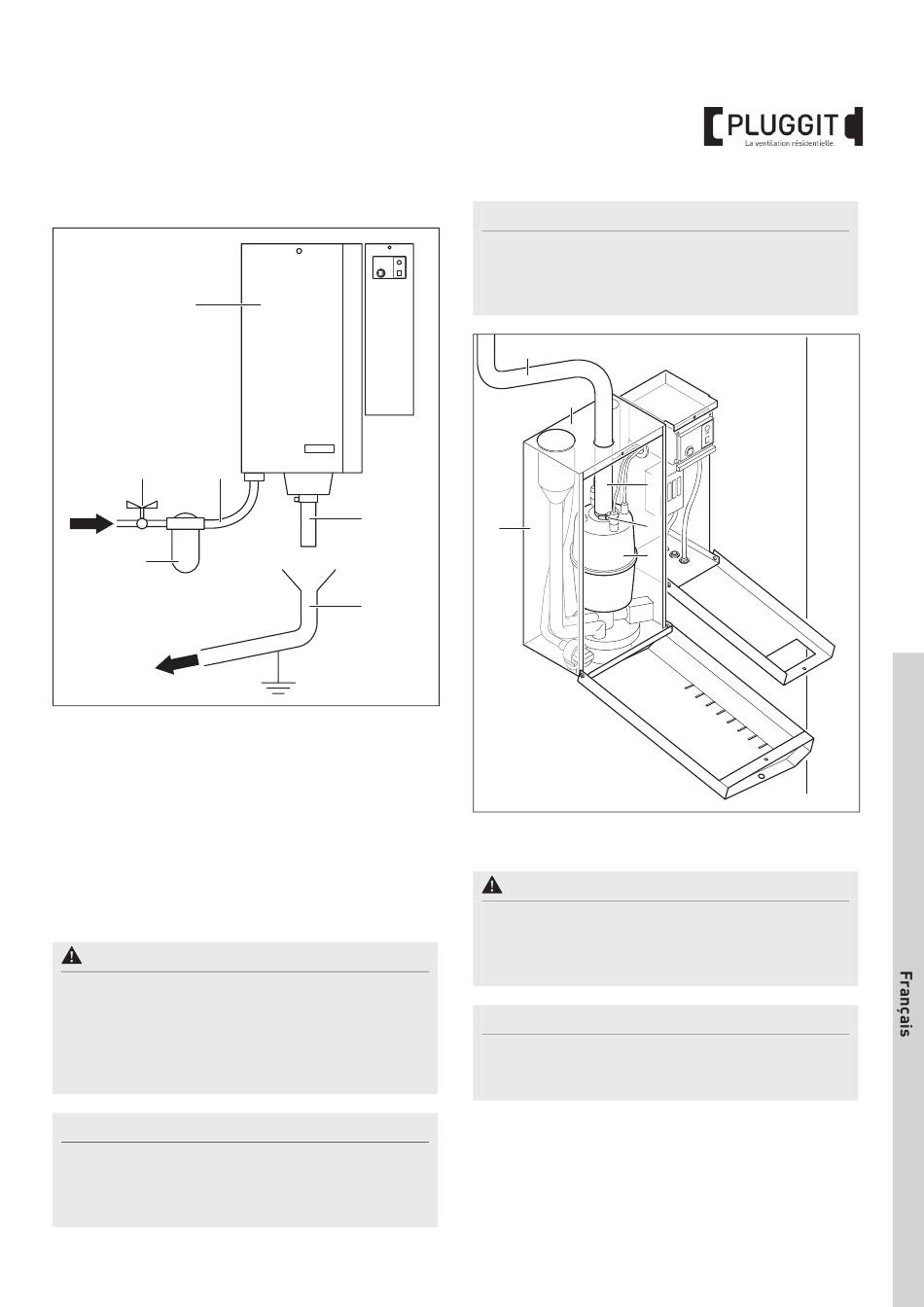

3.7. RACCORDER L'HUMIDIFICATEUR D'AIR

1
4 2
3
1 Humidificateur d'air AeroFresh Plus
2 Conduite d'alimentation en eau
3 Filtre fin si nécessaire
4 Robinet d'arrêt ou robinet équerre
5 Conduite d'évacuation d'eau
6 Trémie ou siphon
1. Poser la conduite d'alimentation en eau (2) et la conduite
d'évacuation d'eau (5) comme indiqué ici et sécuriser les
conduites avec des colliers de serrage.
Avertissement:
La conduite d'évacuation d'eau (5) doit maintenir
une température de 100 °C ; dans le cas contraire,
des blessures ou dommages peuvent être
entraînés.
Les conduites électriquement conductrices doivent
mises à la terre de manière appropriée.
Remarque:
Pluggit recommande de réaliser la conduite d'alimenta-
tion en eau (2) en cuivre ou en fer. Dans le cas contraire,
les conduites en plastique peuvent entraîner la forma-
tion de mousse dans le cylindre à vapeur.
Remarque:
Réaliser la conduite d'évacuation d'eau (5) avec un mor-
ceau de tuyau dont le diamètre intérieur est de 21 mm.
Le tuyau ne doit pas toucher la trémie ou le siphon (6).
Respecter un écart minimal de 25 mm.
7
5
1
6
M+P-26A-1015
2. Faire glisser le tuyau à vapeur (7) sur le cylindre à va-
peur (8) et le sécuriser avec un collier de serrage (9).
Avertissement:
Seul un tuyau à vapeur original de Pluggit doit être
utilisé.
Le tuyau à vapeur (7) ne doit pas présenter une iso-
lation thermique.
Remarque:
Dans le cas où le tuyau à vapeur (7) est déplacé à côté
d'autres objets, ces derniers doivent maintenir une tem-
pérature de 100 °C.
6
7
9
8
Manuel d'utilisation et d'installation AeroFresh Plus
M+P-26A-1016
