8
7
6
5
4

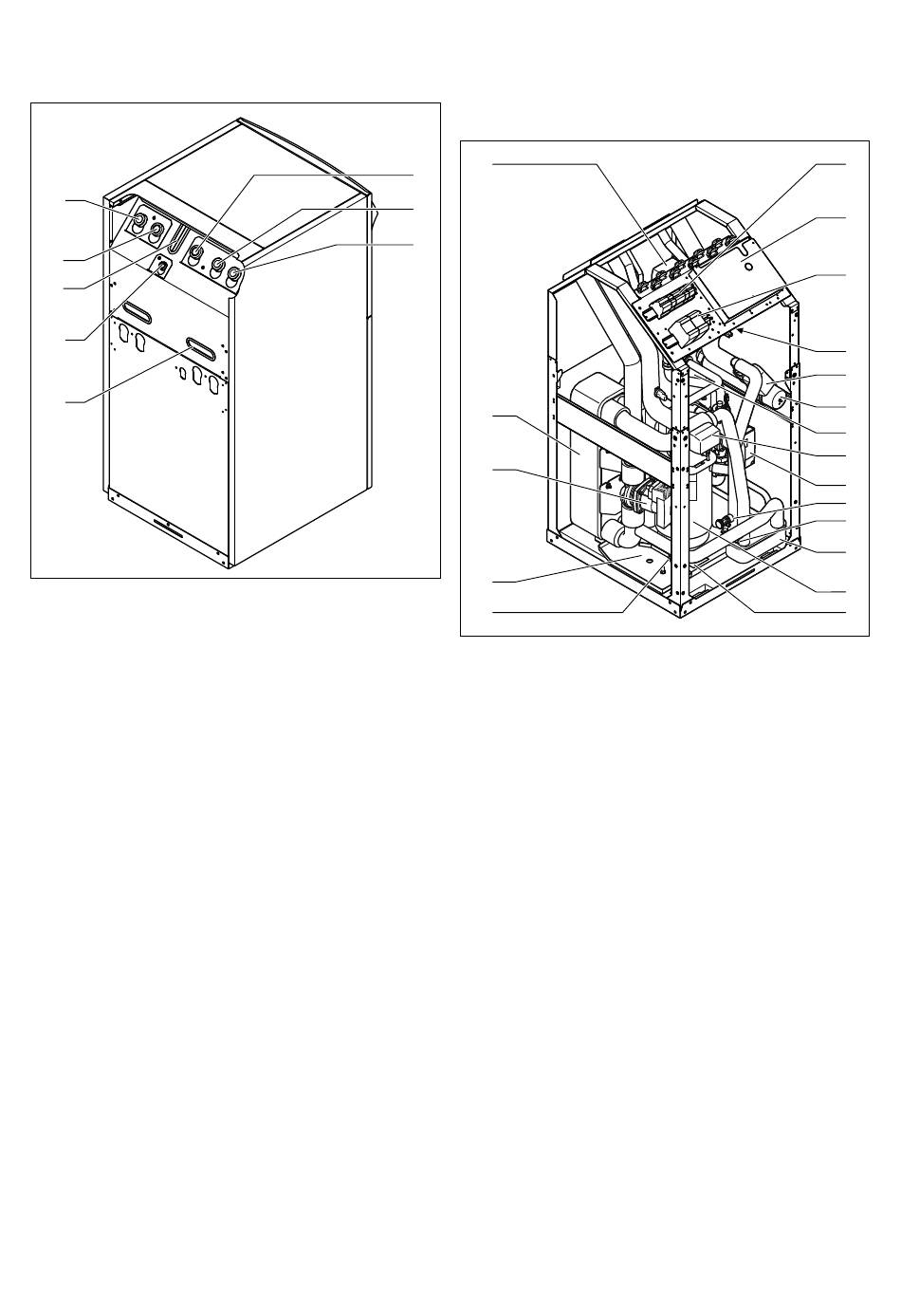

3.4 Vue arrière
Légende
1
Retour ballon d'eau chaude sanitaire
2 de la source de chaleur à la pompe à chaleur (saumure chaude)
3 de la pompe à chaleur à la source de chaleur (saumure froide)
4 Poignées encastrées de transport
5 Raccordement du vase d'expansion de membrane du circuit de
chauffage
6 Traversée de câbles raccord électrique
7 Retour de chauffage
8 Départ de chauffage
Notice d'installation geoTHERM plus 0020092582_02
Description des fonctions et de l'appareil
Sous-groupes
19
1
2
3
18
17
16
15
3.5 Vue avant ouvert
Légende
1
Raccords électriques
2 Platine du régulateur (sous la tôle de protection)
3 Contacteurs
4 Limiteur de température de sécurité du chauffage de secours
5 Soupape d'inversion refroidissement
6 Chauffage de secours électrique
7 Condenseur
8 Soupape du mélangeur d'eau glycolée
9 Pompe haute performance du circuit de chauffage
10 Soupape de remplissage et de purge du circuit de chauffage
11 Vanne de remplissage et de purge du circuit d'eau glycolée
12 Echangeur thermique de refroidissement
13 Compresseur
14 Plaque signalétique
15 Soupape d'expansion
16 Bac à condensats
17 Pompe à eau glycolée haute performance
18 Evaporateur
19 Soupape d'inversion chauffage/chargement du ballon ECS
3
1
2
3
4
5
6
7
8
9
10
11
12
13
14
11
