Raccordement électrique
Avant toute intervention dans la chau-
dière, couper l'alimentation électrique
en plaçant l'interrupteur bipolaire exté-
rieur sur "OFF".
Respecter les connections neutre-phase
Alimentation 230 V + terre
Le raccordement s'eff ectue avec un câble 2 P+
T fourni avec l'appareil, connecté sur la carte
principale du boîtier électrique.On y trouve les
connexions pour :
Thermostat ambiance 1

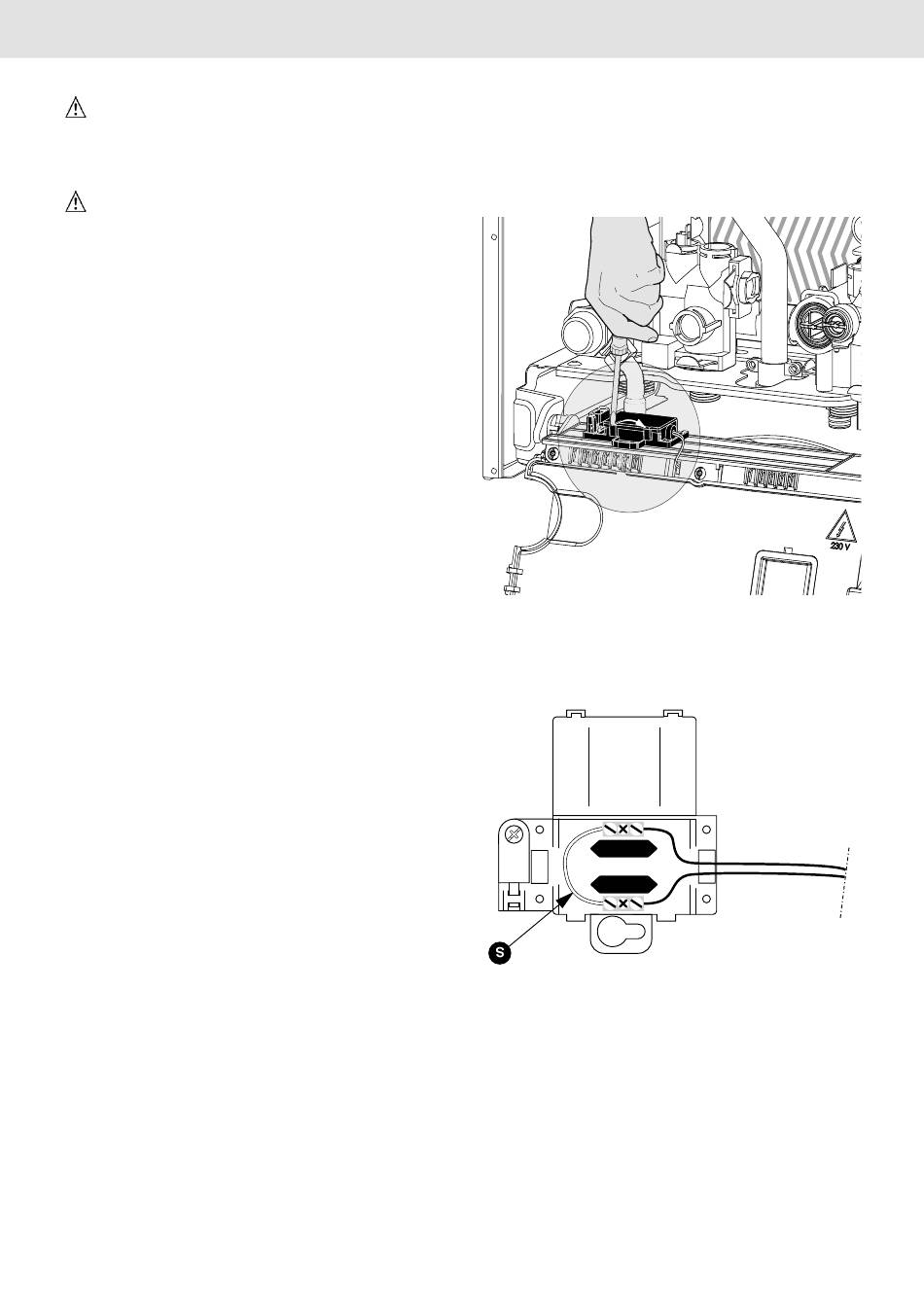

Raccordement thermostat d'ambiance

- le raccordement du TA se fait à l'intérieur du
bornier situé en dessous du boîtier électri-
que
- basculer le boîtier électrique vers l'avant
- ouvrir le bornier à l'aide d'un tournevis
- raccorder le TA à la place du shunt S sur le
domino
- refermer le bornier, rebasculer le boîtier élec-
trique et remonter la façade.
