installation

Pose de la barrette robinetterie et de la pat-
te d'accrochage
En cas de passage de tuyauteries derrière
la chaudière, il est nécessaire d'utiliser le kit
d'écartement mural (disponible chez votre
grossiste)
Préfabrication
Pour la pose de la barrette robinetterie et de la
patte d'accrochage :
- présenter le gabarit papier fourni pour la
préfabrication à l'endroit retenu et suivre
les recommandations de celui-ci (gabarit ci-
contre à titre indicatif).

Raccordement des canalisations

Les douilles de raccordement ne sont pas inclu-
ses dans le kit de préfabrication.
Divers jeux de douilles sont disponibles chez
les grossistes.
- 1ère installation
- remplacement de chaudière Chaff oteaux
- remplacement de chaudière autres marques
Une fois la barrette fi xée au mur, vous avez la
possibilité de régler l'écartement de la position
des robinets de la barrette en dévissant les 2
vis latérales, ensuite vous pouvez raccorder les
douilles de raccordements et procéder au rem-
plissage de l'installation ainsi qu'à la vérifi ca-
tion de l'étanchéité des circuits eau et gaz sans
avoir à raccorder la chaudière.

Nettoyage de l'installation

Les raccordements hydrauliques terminés, il
est indispensable de procéder au nettoyage
de l'installation avec un produit approprié (dis-
persant) afi n d'éliminer les limailles, soudures,
huiles d'usinage et graisses diverses.
Proscrire tout solvant ou hydrocarbure aroma-
tique (essence, pétrole...).
Le traitement complet de l'installation de
chauff age est conseillé dès la mise en service
afi n de maintenir un PH entre 9 et 9,5.
Pour la Belgique – Attention!
Pour installer la chaudière, montez un
robinet de gaz conformément aux normes
applicables en la matière.
En cas de remplacement d'une vieille
chaudière, assurez-vous que cette condition
est bien remplie.
12

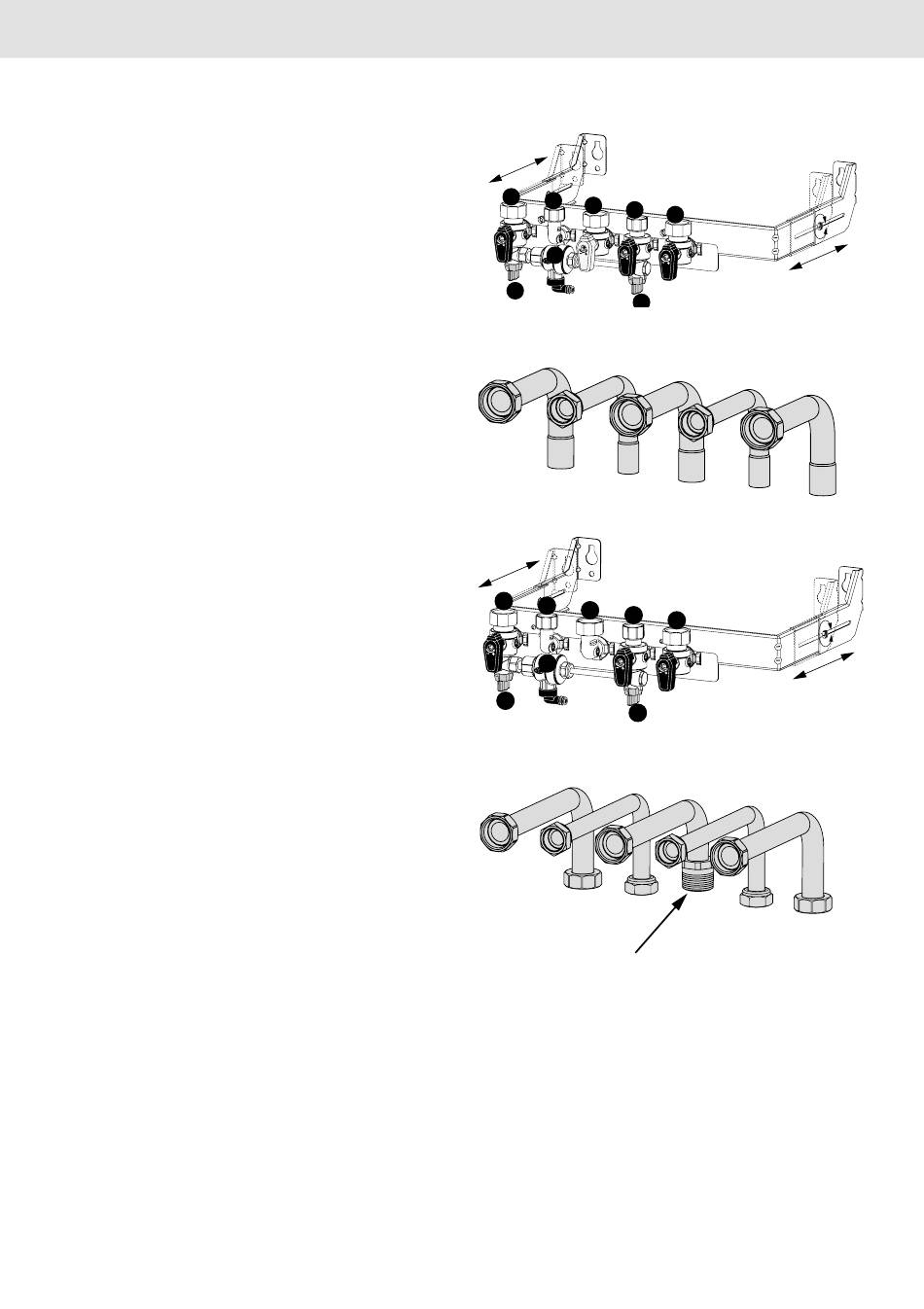

Description de la barrette robinetterie

Robinets représentés OUVERT
30
31
32
33
35
36
36
30
31
32
33
35
36
36
ISO 7-1
30. Robinet départ chauff age
31. Départ eau chaude sanitaire
32. Robinet gaz (manette jaune)
33. Robinet d'alimentation eau-froide
34. Robinet retour chauff age
35. Disconnecteur
36. Robinets de remplissage et d'isolement du
circuit chauff age (boutons gris)
3678360 - FRANCE
34
3318253 - FRANCE
3678364 - BELGIQUE
34
3318255 - BELGIQUE
