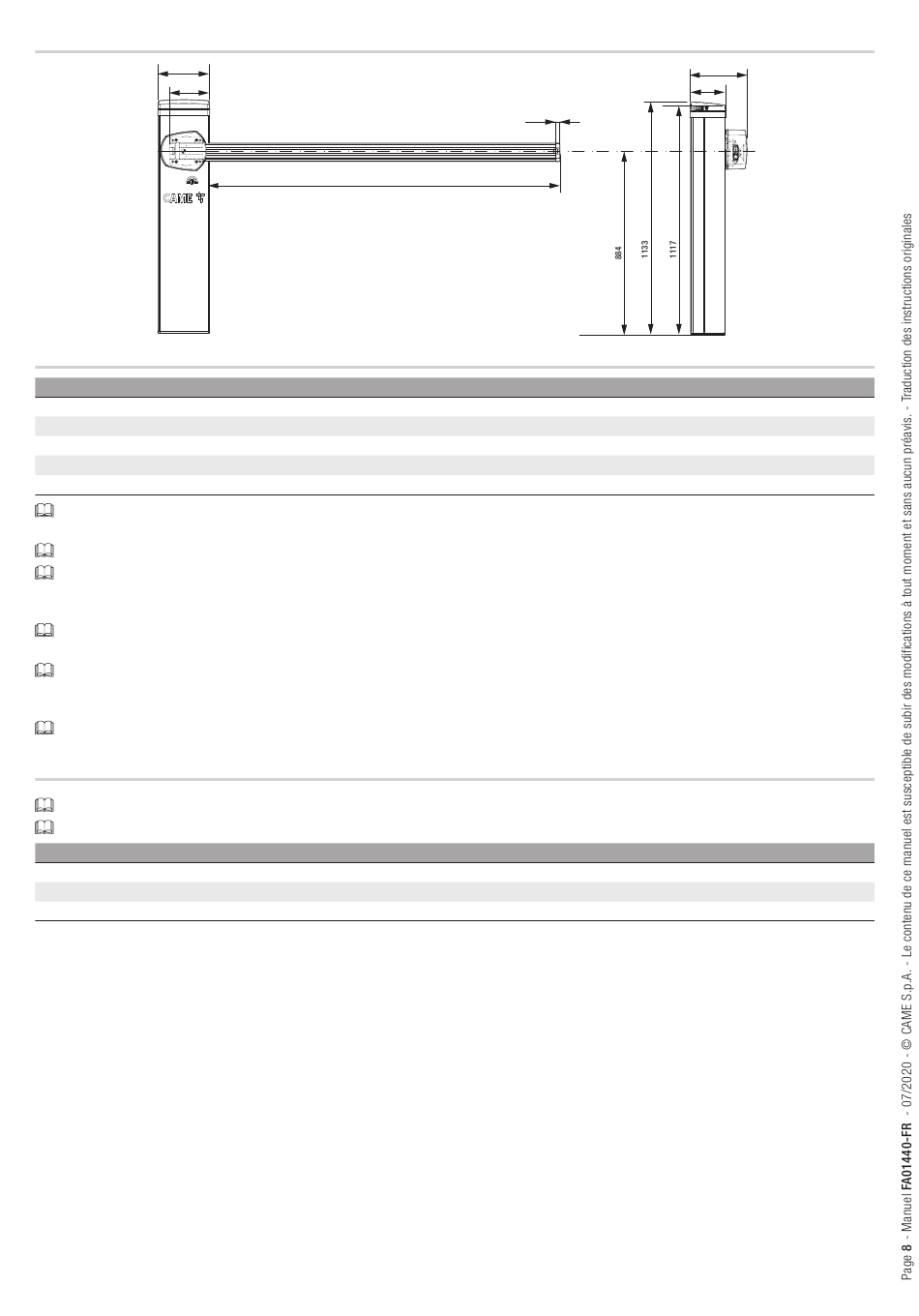

Dimensions
250
206.5
Types de câbles et épaisseurs minimum
Longueur du câble (m)
Alimentation 230 VAC
Clignotant 24 VAC/DC
Photocellules TX
Photocellules RX
Dispositifs de commande
*n° = voir les instructions de montage du produit - Attention : la section du câble est approximative car elle varie en fonction de la puissance du moteur
et de la longueur du câble.
Pour la connexion de l'antenne, utiliser un câble RG58 (jusqu'à 5 m).
En cas d'alimentation en 230 V et d'une utilisation en extérieur, adopter des câbles H05RN-F conformes à la norme 60245 IEC 57 (IEC) ; en intérieur,
utiliser par contre des câbles H05VV-F conformes à la norme 60227 IEC 53 (IEC). Pour les alimentations jusqu'à 48 V, il est possible d'utiliser des câbles
FROR 20-22 II conformes à la norme EN 50267-2-1 (CEI).
Si la longueur des câbles ne correspond pas aux valeurs indiquées dans le tableau, déterminer la section des câbles en fonction de l'absorption effective
des dispositifs connectés et selon les prescriptions de la norme CEI EN 60204-1.
Pour les connexions prévoyant plusieurs charges sur la même ligne (séquentielles), les dimensions indiquées dans le tableau doivent être réévaluées
en fonction des absorptions et des distances effectives. Pour les connexions de produits non indiqués dans ce manuel, considérer comme valable la
documentation jointe à ces derniers.
Pour la connexion vis-à-vis et CRP, utiliser un câble UTP CAT5 (jusqu'à 1000 m).
Résistance au vent
Le tableau indique la résistance de la lisse à la charge du vent.
Classe de résistance selon EN 13241.
Type
Classe résistance
Pression du vent [Pa]
Vitesse maximum vent [km/h]
3800 max
Lisse 2,25 m
5
1200
144
20
jusqu'à 20
3G x 1,5 mm²
2 x 1 mm²
2 x 0,5 mm²
4 x 0,5 mm²
*n° x 0,5 mm²
Lisse 3,05 m
4
1000
132
276
170
de 20 à 30
3G x 2,5 mm²
2 x 1 mm²
2 x 0,5 mm²
4 x 0,5 mm²
*n° x 0,5 mm²
Lisse 4,05 m
3
800
118
