2.5.2 Connexion à un volet roulant électrique
Si la piscine est équipée d'un volet roulant électrique, il est possible de le connecter à l'électrolyseur afi n que l'électrolyseur
adapte automati quement sa producti on de désinfectant lorsque le volet est fermé (voir ««3.1.2 Mode «Low»»).
•
S'assurer que l'alimentati on de l'appareil est déconnectée au niveau de la source d'alimentati on.
•
Reti rer le capot de protecti on (
•
Dévisser les 4 vis de mainti en du module inférieur et reti rer le module (
visible (nommé « PCB » sur les schémas ci-après).
•
Si vous êtes équipé d'un module de régulati on de l'équilibre de l'eau, suivre les étapes d'installati on pour le remontage
du module (voir la noti ce d'installati on et d'uti lisati on du module).
L'électrolyseur est compati ble avec plusieurs types de volets électriques diff érents. Cependant, certains systèmes
peuvent ne pas être compati bles. Dans ce cas, acti ver le mode « Low » manuellement à l'aide de son bouton dédié
sur le panneau de contrôle de l'électrolyseur (voir ««3.1.2 Mode «Low»»).

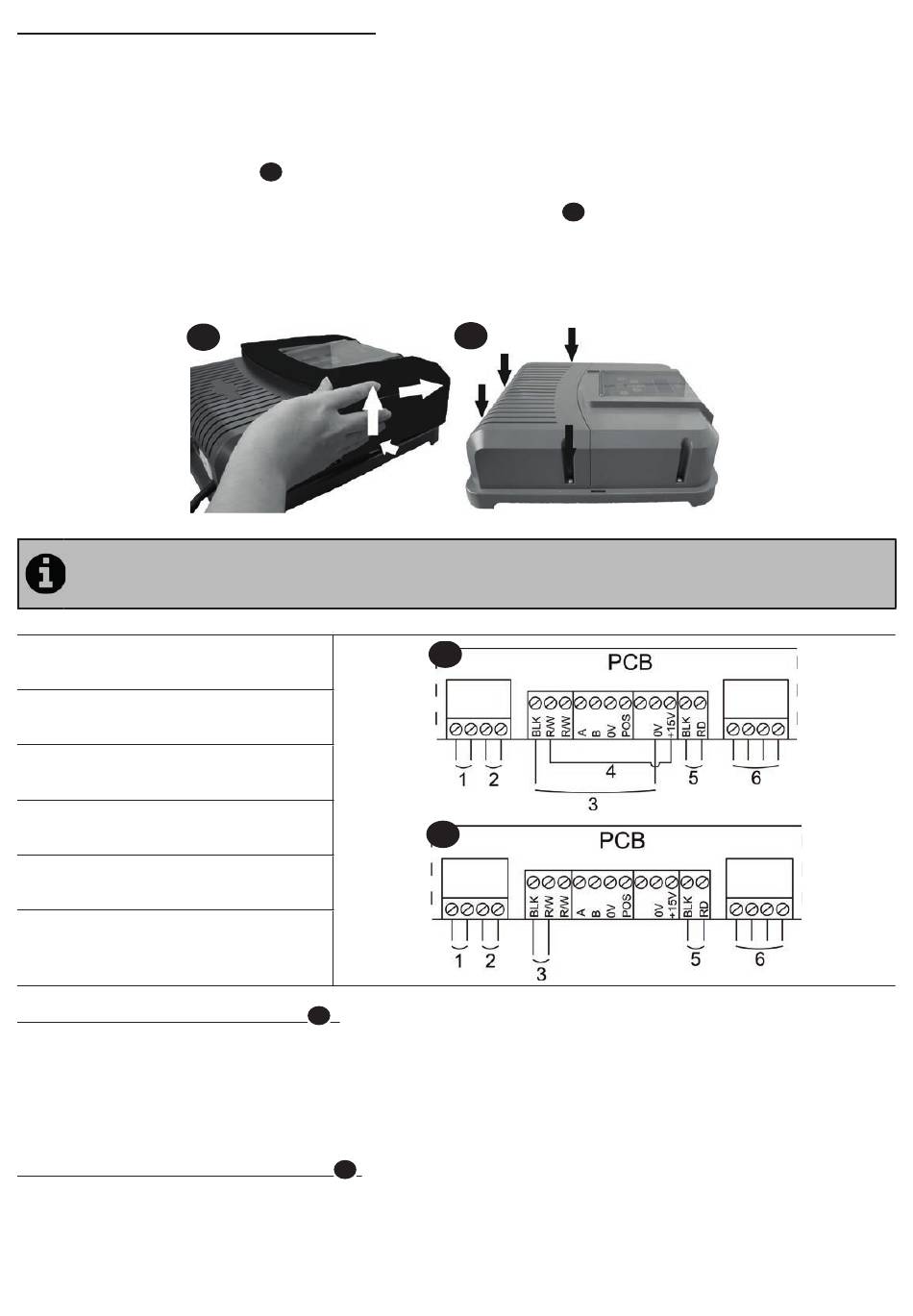

(1) = alimentati on cellule
(2) = contrôleur de débit
(3) = raccordement volet
(4) = shunt
(5) = venti lateur
(6) = Alimentati on 230V-50Hz
Volet avec contact sec de fi n de course (
(volet fermé = contact fermé)
Shunter les bornes « R/W » de gauche et « +15V » (4), puis raccorder le contact sec en provenance du volet sur les bornes
« BLK » et « 0V » (3).
Volet avec renvoi d'un signal de fermeture (
(volet fermé = BT 12-24 V dc)
Raccorder la masse sur la borne « BLK » et le positi f (12-24 Vdc) sur la borne « R/W » de gauche (3).
