Extech Instruments MA1500 Mode D'emploi page 6

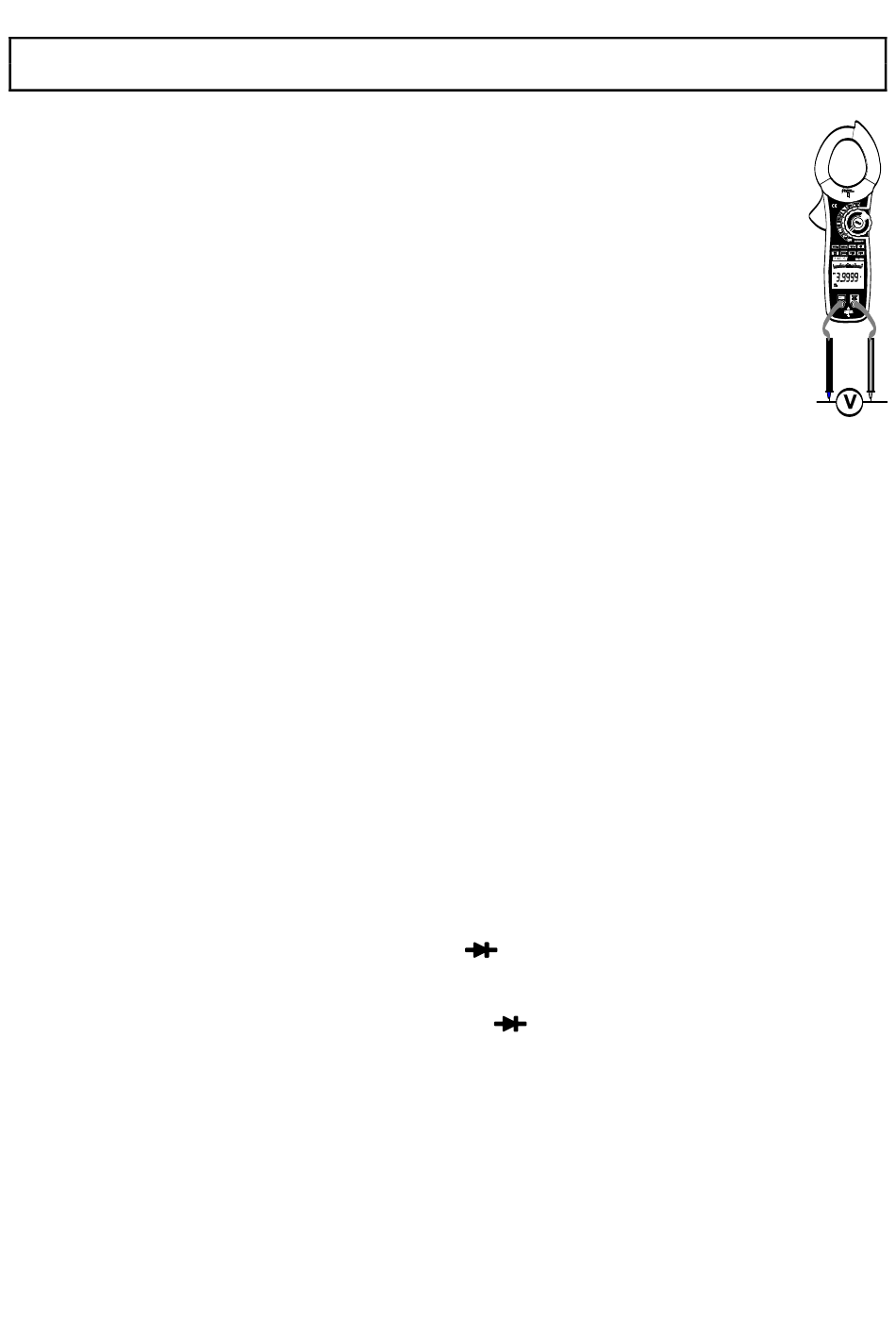

Mesures de Voltage AC/DC
ATTENTION : Ne mesurez pas de voltages si un moteur est en train d'être allumé ou éteint sur le
circuit. De brusques montées de courant pourraient endommager le compteur.
1. Mettez le sélecteur de fonction en position V.
2. Appuyez sur le bouton MODE pour choisir le Voltage AC ou DC.
3. Insérez la fiche banane de tête de test noire sur la jack COM négatif.
Insérez la fiche banane de tête de test rouge sur le jack V positif.
Mettez en contact l'extrémité de la sonde de test noire avec le côté négatif du
4.
circuit.
Mettez en contact l'extrémité de la sonde de test rouge avec le côté positif du
circuit
Lisez la valeur de voltage sur l'écran.
5.
Fréquence
Lorsque ACV est sélectionné, la mesure de la fréquence peut être visualisée
sur l'affichage inférieur.
Mesures de Résistance
Note : Mettez l'appareil à tester hors tension avant de faire des mesures de résistance.
 Réglez le sélecteur de fonction sur la position 
2. Insérez la fiche banane de tête de test noire sur la jack COM négatif.
Insérez la fiche banane de tête de test rouge sur le jack V positif.
Mettez en contact l'extrémité de la sonde de test noire avec le côté négatif du circuit.
3.
Mettez en contact l'extrémité de la sonde de test rouge avec le côté positif du circuit.
Lisez la valeur de résistance sur l'écran.
4.
Test de Continuité
1. Positionnez le commutateur de fonctions sur
Insérez le fil d'essai noir de la fiche banane dans la prise négative COM.
2.
Insérez le fil d'essai rouge de la fiche banane dans la prise positive V.
3. Appuyez sur le bouton MODE pour sélectionner
Placez les pointes de la sonde d'essai sur le circuit ou sur le composant testé.
4.
5. Un son retentira si la résistance est inférieure au seuil de continuité.
Test de Diode
1. Positionnez le commutateur de fonctions sur
Insérez le fil d'essai noir de la fiche banane dans la prise négative COM.
2.
Insérez le fil d'essai rouge de la fiche banane dans la prise positive V.
3. Appuyez sur le bouton MODE pour sélectionner
Placez les pointes de la sonde d'essai sur la diode ou sur la jonction de semi-conducteur
4.
testée. Notez la lecture.
Inversez les polarités des fils d'essai en inversant les fils rouges et noirs. Notez cette lecture.
5.
6. La diode ou jonction peut être évaluée comme suit :
 La diode est bonne si une lecture affiche une valeur (généralement entre 0,400 et 01,800
V) et l'autre affiche OL.
 Si les deux lectures affichent OL, le dispositif est ouvert.
 Si les deux lectures sont très faibles ou indiquent 0, le dispositif est court-circuité.
)
)

) .
)
)

) (continuité).
.
(diode).
6 MA1500-fr-FR_1.4 10/18
